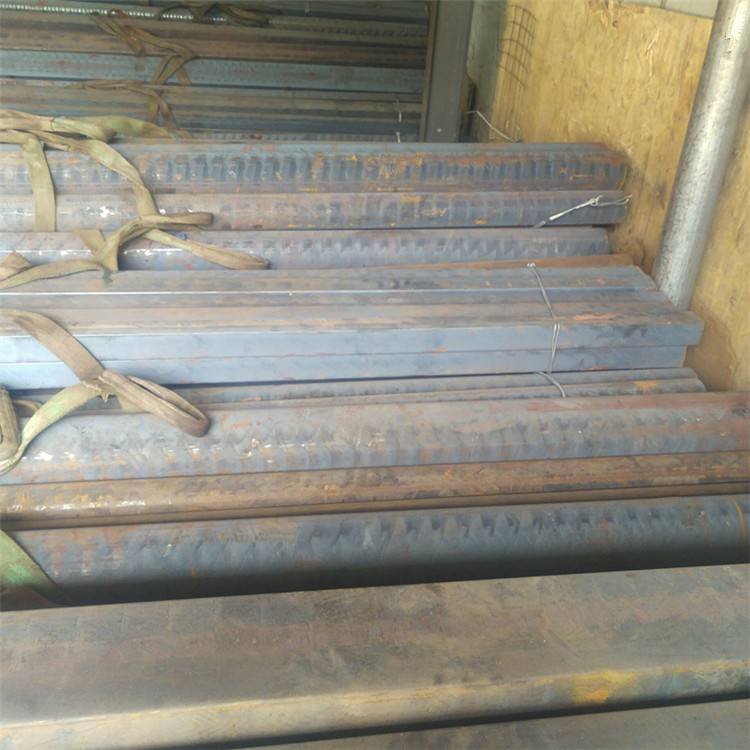

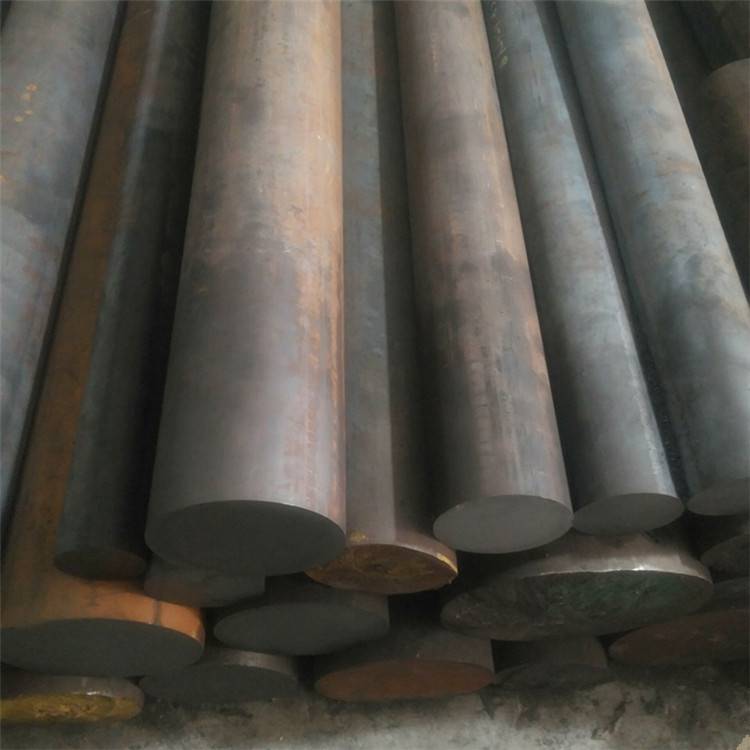

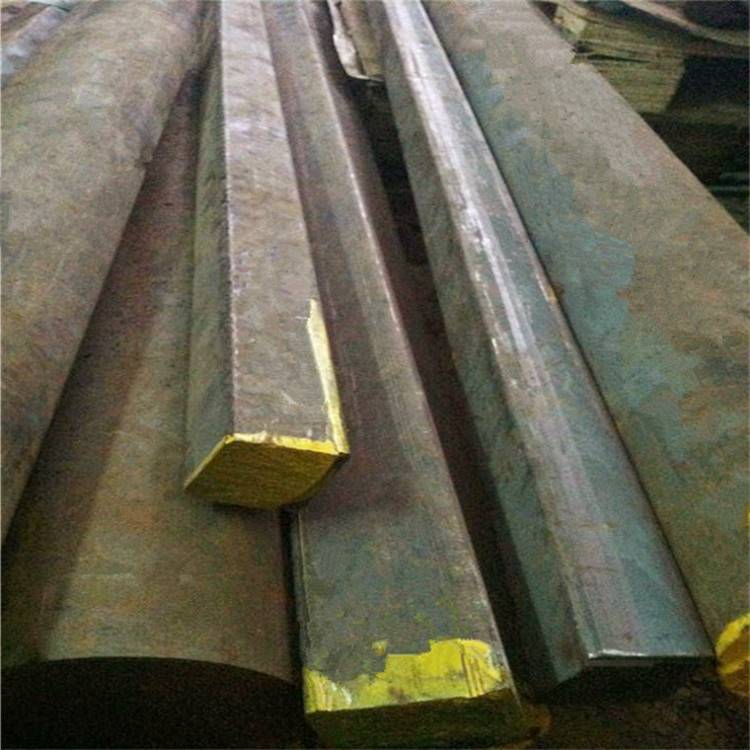

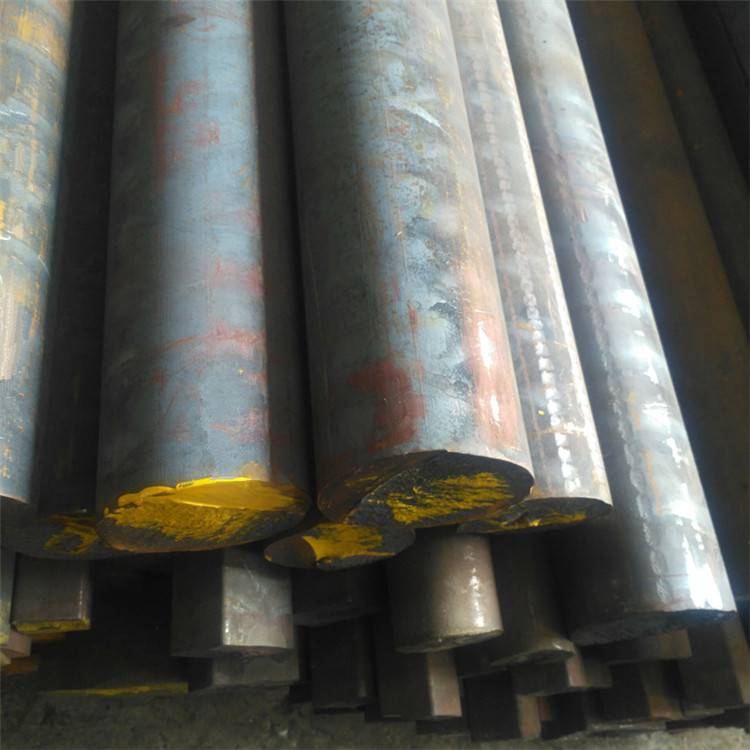

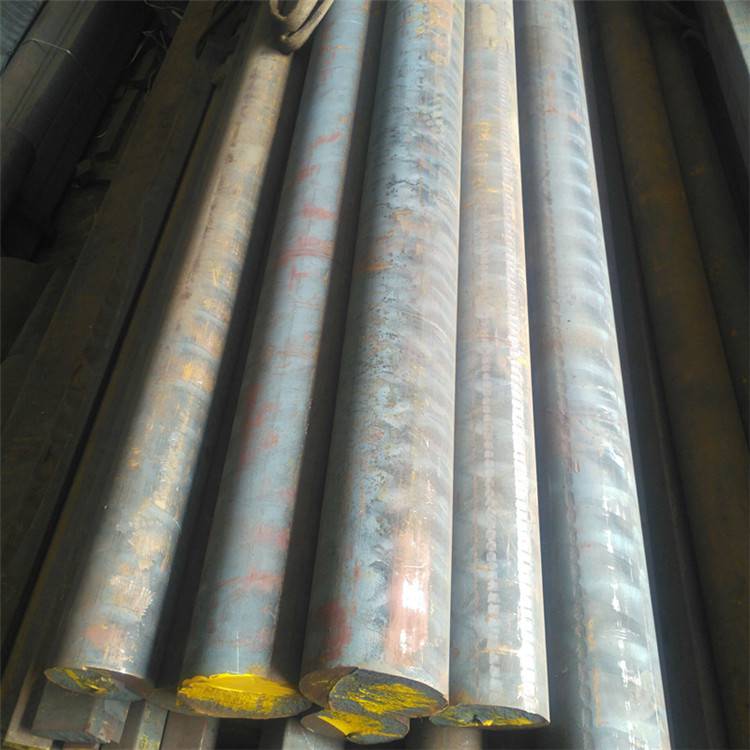

| 產品特性 : | 板.棒.方鋼 | 是否進口 : | 否 |
| 產地 : | 河北 | 牌號 : | QT400-18 |
| 類型 : | 球墨鑄鐵 | 用途 : | 常規 |
| 含鐵量 : | 余量 |
QT400-18球墨鑄鐵
特性及適用范圍：
為鐵素體型球墨鑄鐵，具有良好的焊接性和切削性，常溫時沖擊韌性高。而且塑性較高。脆性轉變溫度低，同時低溫韌性也較好。用作能承受高沖擊振動及扭轉等動、靜載荷的零件，要求較高的韌性和塑性，特別在低溫工作要求一定沖擊值的零件
化學成份：
碳C：3.45～3.64
硅Si：2.47～3.00
錳Mn：0.45～0.57
硫S：0.012～0.026
磷P：0.047～0.060
鎂Mg：0.029～0.062
錸Re：0.032～0.047
力學性能：
抗拉強度σb(MPa)：≥400
條件屈服強度σ0.2(MPa)：≥250
沖擊韌性值αkv(J/cm2)：≥18
硬度：130～180HB
熱處理規范及金相組織：
熱處理規范：920～980℃保持2～5h，爐冷到600℃空冷，或爐冷至700～760℃保溫3～6h，再爐冷至600℃空冷
金相組織：鐵素體
