| 是否進口 : | 否 | 產地 : | 北京 |
| 品牌 : | 漢原高科 | 型號 : | HY-1mA(Z) |
| 接口類型 : | FC/ST | 傳輸距離 : | 20 |
| 外觀尺寸 : | 桌面式 | 信噪比 : | 75 |
| 信號阻抗 : | 75 | 帶寬 : | 100 |
| 電源 : | 5 | 功耗 : | 4.5W |
| 類型 : | 數據光端機 |
一、產品簡介

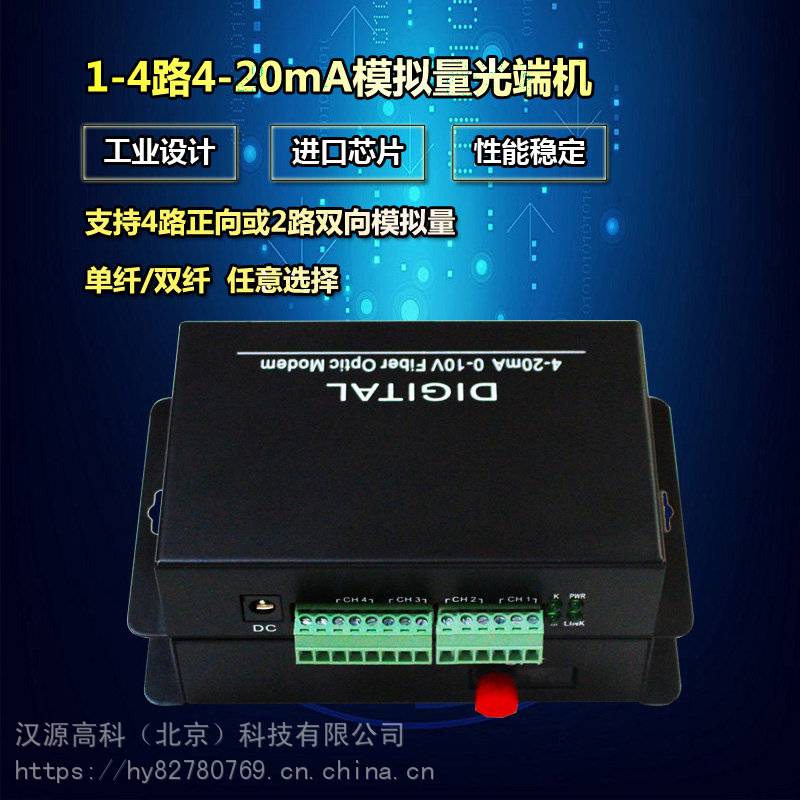

HY-4mA(Z)是漢源高科研發生產的一款4～20mA電流模擬量光端機；光端機分為發射機和接收機兩部分，成對使用。發射機實現對4-20ma的電流信號轉換為光纖信號傳輸，4路模擬量可同時輸入；接收機把光纖信號還原為4-20mA的電流信號。
漢源高科電流模擬量光端機為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種PLC/DCS、儀器儀表、電流、電量、溫度、濕度、風速、光照、壓力、重量、流量、液位、距離、位移、氣體濃度、化學元素含量檢測等等各種傳感器、變送器、編碼器、計數器、變頻器、伺服器、執行器、分析儀以及各種模擬信號設備輸出的模擬電流信號進行遠距離光纖傳輸和供電配電而設計。模擬電流輸入輸出范圍支持4～20mA，支持可選HART協議。支持二線、三線信號輸入，支持獨立供電、總線供電等靈活的供電輸入可選方式。支持24VDC配電輸出，以便對模擬量設備提供配電輸入供電。支持輸入、輸出及電源三端隔離，采用高速數字隔離技術，其傳輸速度快、穩定性高；內置靜電保護及防雷保護電路，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿、能夠降低和抑制雷電、浪涌信號沖擊。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防護電子元器件。
漢源高科電流模擬量光端機應用于儀器儀表及控制設備后能將采集到的模擬電流信號通過光纖可實現超遠距離的無失真傳輸，方便用戶遠程監控。設備內部集成了模擬放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS、工控機上位機對傳感器、變送器信號的遠程采集分析。具有使用方便、體積小巧、維護簡單等優點。適用于環境惡劣，傳輸可靠性要求場合：冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及科研等領域。
二、光端機參數說明
電源
輸入電壓：DC24V（工業級：DC12～48V/機架式：220VAC）
接口類型：工業端子
光學指標
光纖類型：單纖/雙纖
光纖接口：FC/SC/ST
多模波長：850nm
單模波長：1310nm/1490nm/1550nm
傳 輸 距 離：單模：0-120公里；多模：2公里
電流量指標
支持 1~4 路4～20mA電流模擬量（可定制8路/16路）
接口類型：工業端子
輸入輸出范圍：4~20mA
分 辨 率：10 位
采樣速率：20K 次/秒
AD精度：12 bit
時間延遲：<0.1ms
負載能力：600Ω
輸入電阻：125Ω
工作環境
工作溫度：-20～+70℃
工作濕度：0%—95%（無凝結）
三、產品訂購信息
推薦型號 | 產品描述 |
HY-1mA(Z) | 1路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
HY-2mA(Z) | 2路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
HY-4mA(Z) | 4路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
| HY-8mA(Z) | 8路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、DC24V供電 |
| HY-16mA(Z) | 16路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、AC220V供電 |
HY-1mA(S) | 1路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
| HY-2mA(S) | 2路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
| HY-4mA(S) | 4路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、AC220V供電 |
| HY-8mA(S) | 8路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、AC220V供電 |
注：光口傳輸距離20KM/40KM/60KM/80KM/100KM可選
