| 是否進口 : | 否 | 產地 : | 北京 |
| 品牌 : | 漢源高科 | 型號 : | HY-4K(Z)4mA(Z) |
| 接口類型 : | FC/ST | 傳輸距離 : | 20 |
| 外觀尺寸 : | 臺式 | 信噪比 : | 75 |
| 信號阻抗 : | 75 | 帶寬 : | 155 |
| 電源 : | 24 | 功耗 : | 4.5W |
| 類型 : | 數字光端機 | 是否跨境貨源 : | 否 |

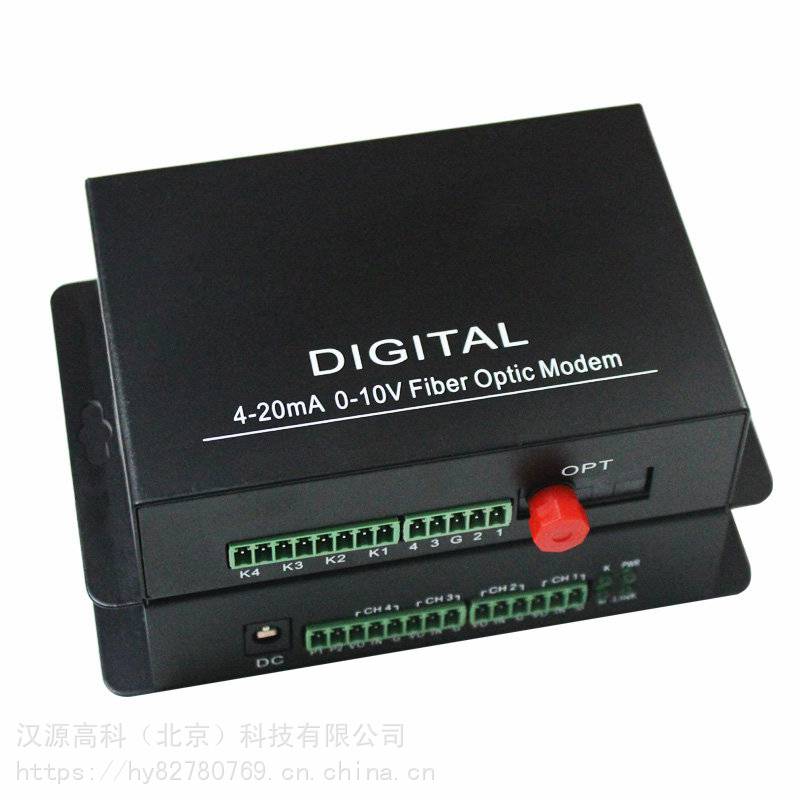

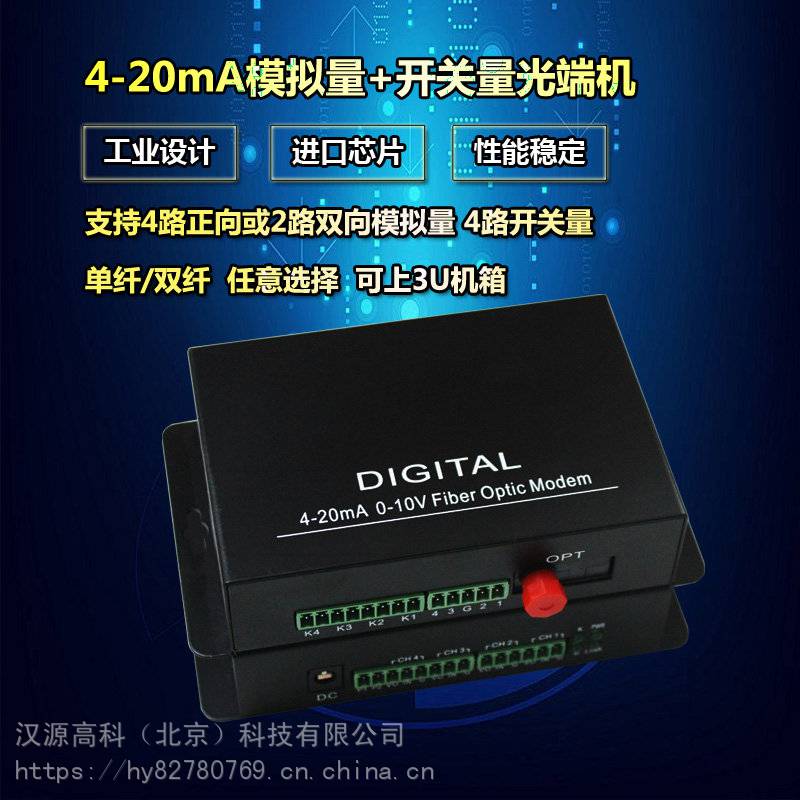

一、模擬量光端機介紹
模擬量光端機分為發射機和接收機兩部分，成對使用。發射機實現對4路正向開關量/2路雙向開關量+1～4路4-20ma的電流信號或者4路正向開關量/2路雙向開關量+1～4路0-10v的電壓信號轉換為光纖信號傳輸，兩路模擬量可同時輸入；接收機把光纖信號還原為發射端輸入的4-20mA的電流信號、0-10v的電壓信號。
二、光端機參數說明
電流模擬量：4-20mA ? ? ? ? 接口標準：兩線式，電流---地
電壓模擬量：0-10V? ? ? ? ? 接口標準：兩線式，電壓---地
AD精度：12 bit ? ? ? ? ? ? DA精度：12 bit
采樣頻率 2000Hz ? ? ? ? ? ?接口類型: 工業端子
三、設備指示燈
本光端機供電采用24V1A/2A（寬電壓：12V至24V直流都可以正常使用）的電源適配器供電。
指示燈說明：
供電指示燈：光端機插上電時，供電指示燈會常亮，閃爍或不亮均不正常。
光纖指示燈：發射機光纖指示燈為常滅狀態。發射機和接收機光纖連通時接收機的光纖指示燈常亮。閃爍或不亮均為異常，此時請檢查電源和光纖師范正常連接。
電流指示燈：沒有模擬量4-20mA電流輸入時，電流指示燈為常滅狀態，當有電流輸入時，指示燈常亮。
電壓指示燈：沒有模擬量0-10V電壓輸入時，電壓指示燈為常滅狀態，當有電壓輸入時，指示燈常亮。
四、光端機操作步驟
（1）、拔下光纖蓋帽，接通發射機和接收機的光纖。
（2）、接通電源，觀察供電指示燈和光纖指示燈是否正常。
（3）、輸入模擬量4-20MA或者0-10V,接線。
五、售后服務承諾
自購機收貨之日起，整機三年免費保修和終身維護，配件質保一年。
提供免費的技術咨詢和安裝咨詢服務、以及疑問解答。
保修范圍是指電子產品功能故障，下列情況不在免費質保服務范圍內：
1、超出三包有效期限。
2、包裝外殼不屬于保修范圍。
3、未按說明書的規范使用、維護、保管而導致的故障或損壞。
4、因不可抗拒的自然災害、人為故意等因素而導致的故障或損壞。
5、未經本公司授權自行拆卸、維修的情況。
六、光端機的使用、保養與維護
1、不宜將常規型號的光端機放在靠近水源或潮濕、雨淋的地方，室外使用請和電源適配器一起放置在防水箱內。不宜將常規型號的光端機直接放置在易燃、易爆的環境下使用。
2、不宜將光端機埋置在沙土或外露在風沙大的地方。
3、使用環境溫度不宜超過70度。
4、光端機為集成化設備，內含精密器件，為避免嚴重沖擊對其構成損害，請避免劇烈振動和碰撞。
5、關于接地。與視頻光端機相連的有視頻線、數據線、音頻線和電源線等，由于設備在工作過程當中，在故障和瞬態條件下有感應電、有傳導電、有雷擊電、有線纜漏電以及長期累積的靜電等電壓和電流的產生，解決此類問題光端機等設備必須考慮充分盡可能接地。實現等電位系統的電壓差幾乎為零，它可以在發生故障時，保護人員和設備的安全。
6、光端機光口輸出為不可見的 激光，該激光對人眼可以造成一定的損害，任何時候不要對準光口望去，也不宜用光口對準其他人員的人眼，不使用光口時請插入光模塊堵頭。
七、包裝清單
光端機發射機，光端機接收機，產品使用手冊，保修卡/合格證x1；，12V/24V電源ｘ2
訂購信息
推薦型號 | 產品描述 |
HY-1mA（Z） | 1路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
HY-2mA（Z） | 2路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
HY-4mA（Z） | 4路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
| HY-8mA（Z） | 8路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、DC24V供電 |
| HY-16mA（Z） | 16路單向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、AC220V供電 |
HY-1mA（S） | 1路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
| HY-2mA（S） | 2路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、DC24V供電 |
| HY-4mA（S） | 4路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、AC220V供電 |
| HY-8mA（S） | 8路雙向4-20mA電流模擬量光端機、FC接口、單模單纖、20公里、機架式、AC220V供電 |
注：光口傳輸速率20KM/40KM/60KM/80KM/100KM可選
