| 產品特性 : | 礦用 | 品牌 : | HM |
| 工作流體 : | 氣動注漿泵 | 型號 : | 2ZBQ220/0.5 |
| 材質 : | 鑄鐵 | 用途 : | 注漿泵 |
| 訂貨號 : | 06 | 貨號 : | 25 |
| 驅動方式 : | 氣動 | 性能 : | 自動 |
| 揚程 : | 11 | 流量 : | 36 |
| 輸送介質 : | 水泥漿 | 級數 : | 1 |
| 重量 : | 60 KG | 抽氣量 : | 2 |
| 吸入壓力 : | 3 | 工作蒸汽壓力 : | 3 |
| 工作蒸汽耗量 : | 2 | 電壓 : | 無 |
| 是否跨境貨源 : | 否 | 規格 : | 2ZBQ220/0.5 |

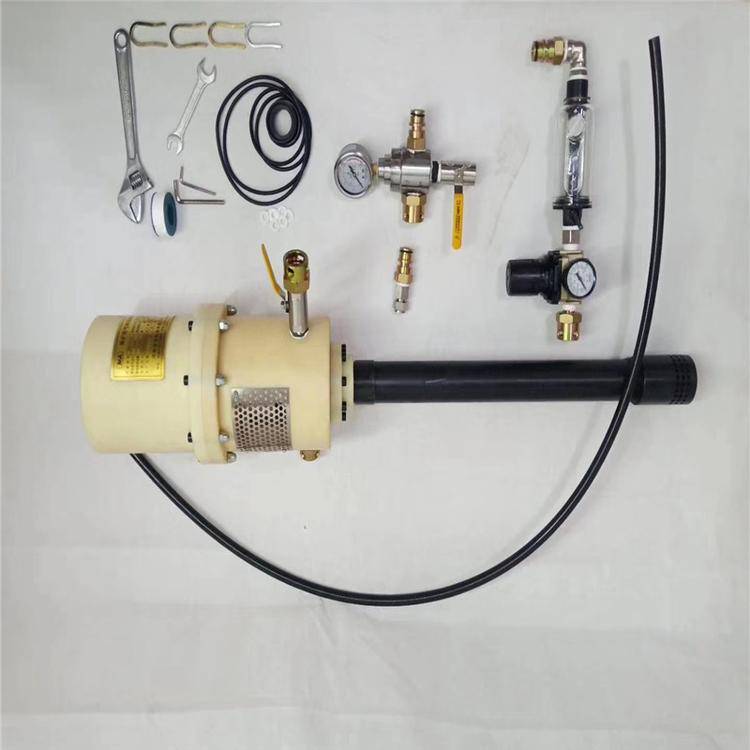

2ZBQ220/0.5氣動注漿泵 耐熱防爆 2ZBQ85/2礦用氣動注漿泵
單腔往復泵工作原理:當曲柄以角速度ω逆時針旋轉時，活塞向右運動，腔體的容積突然增大，腔體內液體壓力降低，在外壓力作用下吸人閥打開而排出閥關閉，被輸送的液體在壓力差的作用下克服吸人管路和吸人閥等的阻力損失進入到腔體．當曲柄轉過180°以后活塞向左移動，液體被擠壓，腔體內液體壓力急劇增加，在這一壓力作用下吸人閥關閉而排出閥被關閉，腔體內液體在壓力差的作用下被排送到排出管路中去。曲柄以角速度ω不停地旋轉時，往復泵就不斷地吸入和排出液體。
ZBQ型氣動注漿泵工作原理：壓縮空氣通過球閥到二聯體中分水濾氣器，凈化后的氣體到定值式調壓閥，在這之間裝有一只氣壓表，可以觀察進氣壓力及判斷分水濾氣器的濾杯是否堵塞，也可以判斷調壓閥的工作是否正常，調壓閥上的氣壓表指示調壓后輸出的氣體壓力，經過二聯體中油霧器到二位五通換向閥及行程閥。氣缸拉桿上的撥盤撥動行程閥，由行程閥控制換向閥，變換出氣方向，推動氣缸活塞作往復運動，氣缸排出的廢氣通過消聲器排到大氣中。氣缸活塞拉桿直接推動液缸活塞，通過進排漿閥，完成吸排漿的工作，漿液通過混合器及注漿嘴，被壓進井壁的孔眼，擴散到巖層的裂隙中去。
注漿泵應具有較大的排漿量調節范圍，一般注漿終量與注漿始量的變化約為8~10倍。注漿終量小，證明了填滿壓實的好。注漿泵應具有可靠的壓力控制能力。因為注漿“填滿壓實”勢必形成注漿泵的超壓，此時泵應及時的減少排漿量,以降低漿液在縫隙中的流動阻力，從而避免發生注漿壓裂、路面凸起、機械事故等情況。注漿泵好具有隨注漿壓力變化而自動調節排漿量的性能。注漿泵應當操作維修簡單，使用安全可靠。因為注漿泵使用的漿液易于沉淀、凝固，注漿泵必須保證每次注漿中途不得停頓（應做好注漿前的預防性檢修）。礦井下作業條件艱難，注漿泵必須使用可靠。
