| 產品特性 : | 多款供選 | 品牌 : | 耀達五金 |
| 型號 : | CHC-M3-4/6/8/10/12/16/18 | 類別 : | 緊定螺釘 |
| 頭型 : | 圓頭 | 訂貨號 : | CHC-M3-4/6/8/10/12/16/18 |
| 貨號 : | CHC-M3-4/6/8/10/12/16/18 | 槽型 : | 圓頭 |
| 作用方式 : | 壓鉚 | 螺紋規格 : | #4#6 M3-M5 |
| 螺紋公差 : | 8g | 公稱長度 : | 6,8,10,12,15,18,20,25,30,35（mm） |
| 表面處理 : | 鍍鋅 | 材料等級 : | 不銹鋼 A4-70 |
| 產品等級 : | B級 | 標準類型 : | PEM標準件 |
| 標準編號 : | DIN84 | 加工定制 : | 否 |
| 產品規格 : | #4#6 M3-M5 |

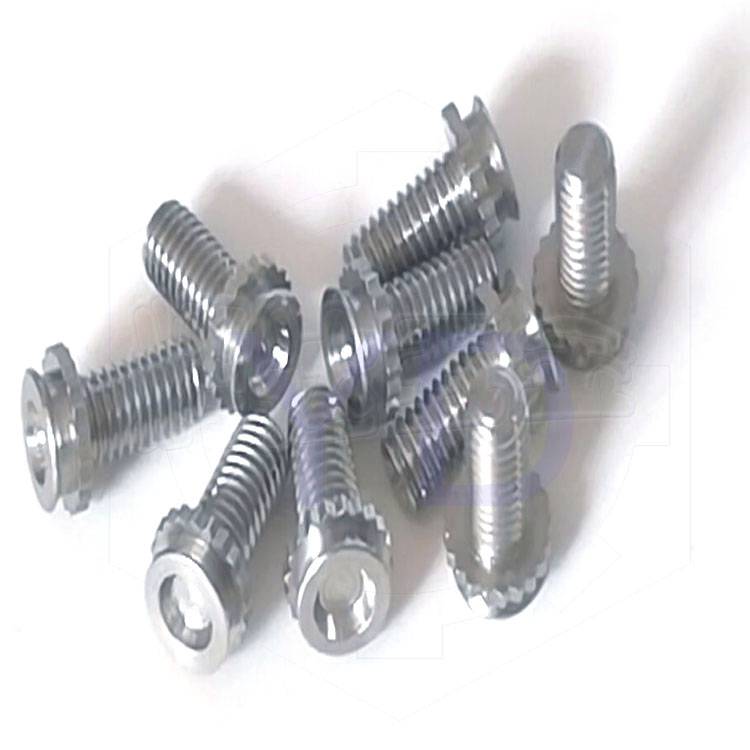

CHC埋頭壓鉚螺釘適用于鉚接在銑削盲孔內，能承受較大的負重。隱藏頭部使得即使面板從反面緊固也能使鉚接處保持光滑。
常規的FH型壓鉚螺釘安裝完成后鉚接面會留有一圈印子（螺釘頭部與板的一圈接觸面，這種印是正常現像），通過打磨也不能完全削除印跡。這種情況下可采用CHC類型的埋頭螺釘，可保持薄板背面完全平整。
CHA CHC類型的螺釘解決了薄板痕跡的難題，只需要薄板一面銑出平底孔，壓入埋頭螺釘即可。
與FH類螺釘的安裝條件不同，CHA CHC類螺釘的預置孔一般需要在薄板上銑削加工，比如沖孔略耗時。
CHC類埋頭壓鉚螺釘所采用的材質有：不銹鋼SUS303，鋁6061。（非標埋頭螺釘可定制）
所能生產的規格：M3、M4、M5(#4-40、#6-32、#8-32、#10-32)（非標可定制）。
公制埋頭壓鉚螺釘的性能數據
| 產品類型 | 螺紋編碼 | 扭出力 （N.m） | 安裝板材質 | |||
| 冷軋鋼 | 5052-H34鋁合金 | |||||
| 安裝力（KN） | 推出力（N） | 安裝力（KN） | 推出力（N） | |||
| CHC | M3 | 0.5 | 8 | 1065 | 6.2 | 575 |
| M4 | 2 | 17.8 | 1200 | 12.5 | 800 | |
| M5 | 3.6 | 22.2 | 1290 | 17.8 | 930 | |
| CFHC | M3 | 0.5 | 8.9 | 1065 | 6.7 | 890 |
| M4 | 2 | 14.7 | 1955 | 13.3 | 1375 | |
| M5 | 3.6 | 17.8 | 3020 | 15.6 | 1600 | |
| CHA | M3 | 0.3 | 6.2 | 555 | ||
| M4 | 1.2 | 12.5 | 645 | |||
| M5 | 2.16 | 17.8 | 755 | |||
| CFHA | M3 | 0.3 | 6.7 | 845 | ||
| M4 | 1.2 | 13.3 | 1065 | |||
| M5 | 2.16 | 15.6 | 1330 | |||
美制埋頭壓鉚螺釘的性能數據
| 產品類型 | 螺紋編碼 | 扭出力 （in.lbs.） | 安裝板材質 | |||
| 冷軋鋼 | 5052-H34鋁合金 | |||||
| 安裝力（lbs） | 推出力（lbs） | 安裝力（lbs） | 推出力（lbs） | |||
| CHC | 440 | 4.75 | 1800 | 240 | 1400 | 130 |
| 632 | 9 | 2500 | 260 | 1800 | 160 | |
| 832 | 18 | 4000 | 270 | 2800 | 180 | |
| 032 | 32 | 5000 | 290 | 4000 | 210 | |
| CFHC | 440 | 4.75 | 2000 | 240 | 1500 | 200 |
| 632 | 9 | 2700 | 350 | 2500 | 260 | |
| 832 | 18 | 3300 | 440 | 3000 | 310 | |
| 032 | 32 | 4000 | 680 | 3500 | 360 | |
| CHA | 440 | 2.85 | 1400 | 125 | ||
| 632 | 5.4 | 1800 | 135 | |||
| 832 | 10.8 | 2800 | 145 | |||
| 032 | 19.2 | 4000 | 170 | |||
| CFHA | 440 | 2.85 | 1500 | 190 | ||
| 632 | 5.4 | 2500 | 220 | |||
| 832 | 10.8 | 3000 | 240 | |||
| 032 | 19.2 | 3500 | 300 | |||
埋頭螺釘所采用的材質
| 元素名稱及化學成份(%) | |||||||||||||||
| 產品類型 | 使用的材質 | 碳(C) | 錳(Mn) | 硅(Si) | 磷(P) | 硫(S) | 鎳(Ni) | 鉬(Mo) | 鉻(Cr) | 鋅(Zn) | 鈦(Ti) | 鎂(Mg) | 鐵(fe) | 銅(cu) | 鋁(Al) |
| CHA CFHS | SUS303 不銹鋼 | ≤0.15 | ≤2.00 | ≤1.00 | ≤0.20 | ≤0.15 | 8.00-10.00 | ≤0.60 | 17.00-19.00 | ||||||
| CHC CFHC | 6061鋁 | 0.15 | 0.4~0.8 | 0.04 ~0.35 | 0.25 | 0.15 | 0.8~1.2 | 0.7 | 0.15 ~0.4 | 余量 | |||||
