| 產品特性 : | 止回閥 | 材質 : | 碳鋼 |
| 品牌 : | 福廈美科 | 連接形式 : | 法蘭 |
| 類型(通道位置) : | 二通式 | 驅動方式 : | 手動 |
| 是否跨境貨源 : | 否 |

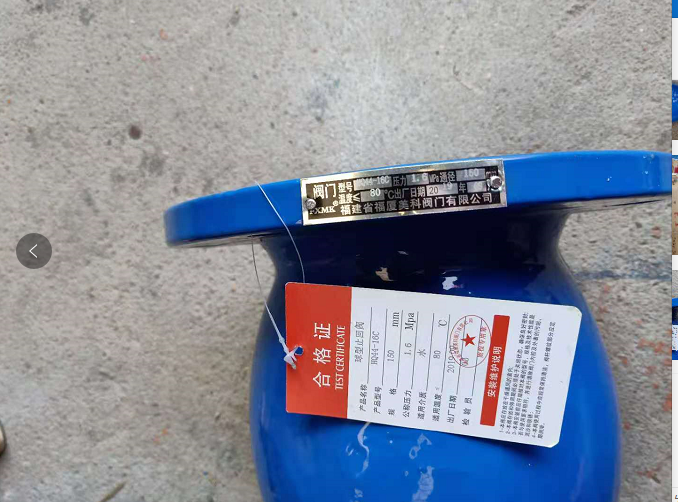

供應無磨損球型止回閥HQ44X-16C DN80 DN100 DN150污水止回閥
產品說明
一、概述：
HQ44X球型止回閥的原理是在介質的作用下，可在閥體內的滑道上前后滾動，從而起到打開或關閉閥門。球型止回閥主要特點是流量大，流阻壓力損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。微阻球型止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥。
公稱壓力：1.0～2.5MPa
閥門壓力試驗：GB/T13927-92
閥門結構長度：GB/T1221-89
閥門標志： GB/T1220-89
工作溫度：≤80℃
三、HQ44X球型止回閥主要零件材料:
零件名稱 | 閥體 | 閥瓣 | 閥座 | 彈簧 |
材料 | 鑄鐵、球鐵、鑄鋼 | 鑄銅、不銹鋼 | 銅、不銹鋼 | 不銹鋼 |
四、HQ44X球型止回閥外形連接尺寸:
DN（mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
H | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 | 500 | ||||||||
H1 | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
