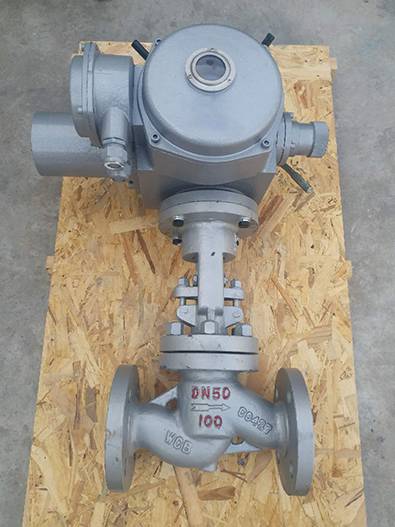

| 品牌 : | 凱凡 | 型號 : | J941H-100C-DN65 |
| 訂貨號 : | J41H100C65 | 加工定制 : | 否 |
| 貨號 : | J41H100C65 | 閥體材料 : | 鑄鋼 |
| 工作溫度 : | ≤415℃ | 公稱通徑 : | 65 |
| 密封材料 : | 合金 | 閥門性能特點 : | 旋塞式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 10.0Mpa |
| 連接方式 : | 法蘭 | 執行器性能特點 : | 調節型 |
| 規格 : | DN65 | 是否跨境貨源 : | 否 |
閥體說明 | 技術參數 | |
公稱通徑 25-1000mm | 電壓電壓 AC220V、AC380V（其它特制 | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃～+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB SS304 SS316 SS316L | ||
碟板材質 WCB SS304 SS316 SS316L | 功能選項 | |
密封材料 PTFE PTL PPL FH 硬質合金 哈氏合金 | 防 爆 型 防爆等級：EXdIIBT4 | |
工作溫度 | C3：-30℃～150℃ | 信號反饋 無源信號，有源信號 |
C5：-30℃～220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現閥門調節功能 | |
C9：-40℃～450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB/12221 ANSI B16.10 | ||
檢測與試驗 GB/T9092 API 598 | 設計標準 GB/T12234-1989 ANSI B16.34 | |
零件結構材質表 | ||||
材質 | ||||
序號 | 零件名稱 | C | P | R |
1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE |
3 | 螺栓 | 35 | 304 | 304 |
4 | 閥瓣 | WCB+對焊304或stelite、PTFE | ZG1Cr18Ni9Ti/PTFE | ZG1Cr18Ni12Mo2Ti/PTFE |
5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 螺帽 | 35 | 304 | 304 |
9 | 吊環螺栓 | 35 | 304 | 304 |
10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 螺栓 | 35 | 304 | 304 |
12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
13 | 填料 | 柔性石墨 | PTFE | PTFE |
14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
15 | 螺帽 | 35 | 304 | 304 |
型號 | J41Y-64C J41Y-64R J941Y -64C J941Y-64R J41Y-64I J941Y-64I | ||||||||
公稱通徑 DN | PN 6.4 Mpa | ||||||||
L | D | D1 | D2 | b | Z -Φd | H | D0 | WT ( KG ) | |
15 | 170 | 105 | 75 | 55 | 18 | 4 -Φ1 4 | 195 | 140 | 5 . 5 |
20 | 190 | 125 | 90 | 68 | 20 | 4 -Φ1 8 | 228 | 160 | 7 . 5 |
25 | 210 | 135 | 100 | 78 | 22 | 4 -Φ1 8 | 275 | 180 | 9 . 1 |
32 | 230 | 150 | 110 | 82 | 24 | 4 -Φ2 3 | 325 | 200 | 12 . 0 |
40 | 260 | 165 | 125 | 95 | 24 | 4 -Φ2 3 | 360 | 240 | 18 |
50 | 300 | 175 | 135 | 105 | 26 | 8-Φ23 | 410 | 280 | 26 |
65 | 340 | 200 | 160 | 130 | 28 | 8-Φ23 | 450 | 320 | 36 |
80 | 380 | 210 | 170 | 140 | 30 | 8-Φ23 | 485 | 360 | 48 |
100 | 430 | 250 | 200 | 168 | 32 | 8-Φ25 | 537 | 400 | 68 |
125 | 500 | 295 | 240 | 202 | 36 | 8-Φ30 | 631 | 400 | 96 |
150 | 550 | 340 | 280 | 240 | 38 | 8-Φ34 | 646 | 450 | 107 |
200 | 650 | 405 | 345 | 300 | 44 | 1 2-Φ3 4 | 813 | 500 | 182 |
