| 品牌 : | 凱凡 | 型號 : | Q971F-16C-DN80 |
| 訂貨號 : | Q16C80 | 加工定制 : | 否 |
| 貨號 : | Q16C80 | 閥體材料 : | 鑄鋼 |
| 工作溫度 : | ≤125℃ | 公稱通徑 : | 80 |
| 密封材料 : | F46 | 閥門性能特點 : | 浮動式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.6Mpa |
| 連接方式 : | 對夾 | 執行器性能特點 : | 開關型 |
| 規格 : | DN80 | 是否跨境貨源 : | 否 |
閥體說明 | 技術參數 | |
公稱通徑 15-500mm | 電壓電壓 AC220V、AC380V（其它特制） | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃～+70℃ | |

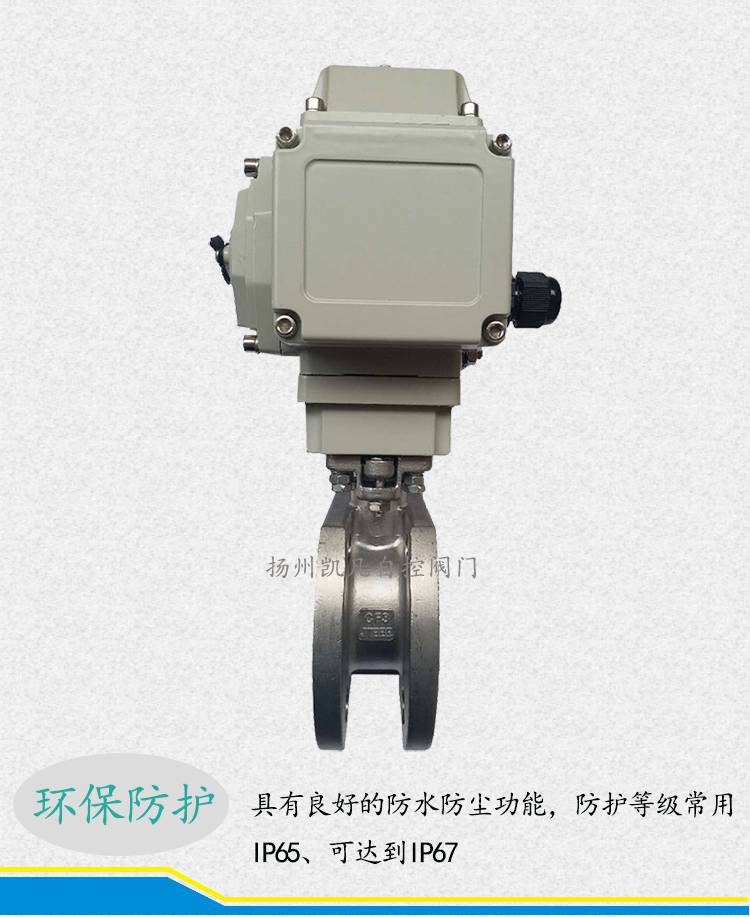

連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB | ||
碟板材質 WCB 201L 304 | 功能選項 | |
密封材料 PTFE PTL PPL FH硬質合金 哈氏合金 | 防 爆 型 防爆等級：dIIBT4 | |
工作溫度 | C3：-30℃～150℃ | 信號反饋 X1機械無源信號，X2有源信號 |

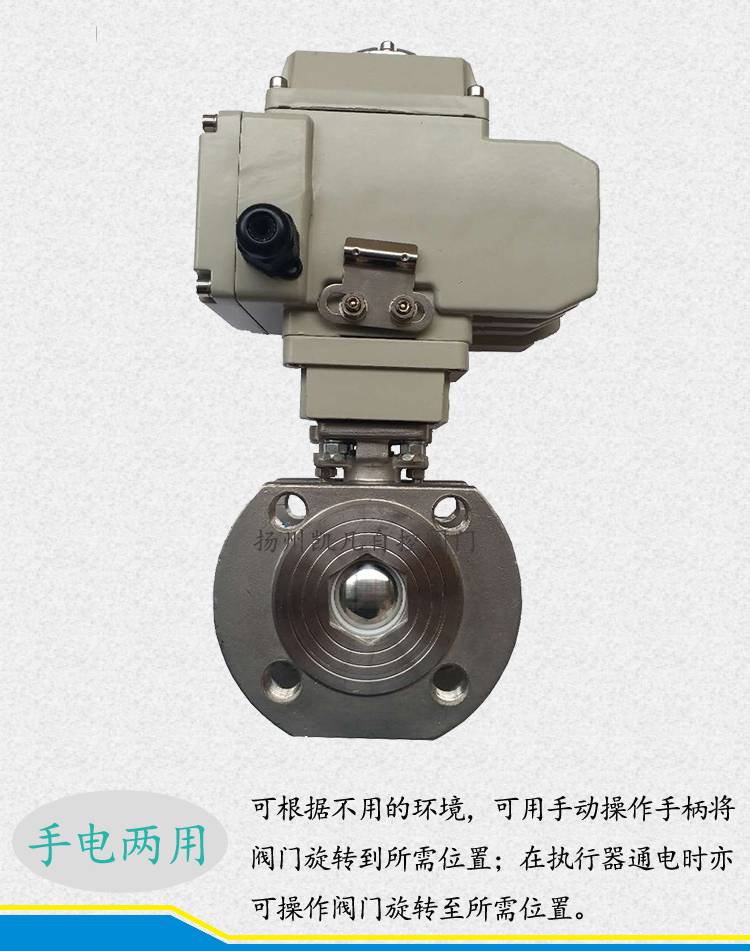

C5：-30℃～220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 | |
C9：-40℃～450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備 注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB9113.1 | ||
檢測與試驗 GB/T13927-1992 | 設計標準 GB/T12237-1989 | |

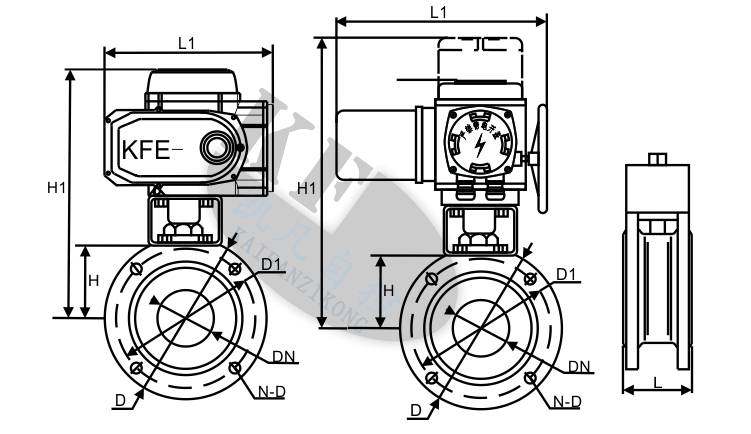

GB閥體尺寸配KFE精小型電動執行器 | |||||||||
規格型號 | DN | L | D | D1 | H | H1 | L1 | Z-ФD | E-電動頭 |
KFBAB20 | 20 | 37 | 105 | 75 | 53 | 175 | 165 | 4-Ф12 | KFE-005 |
KFBAB25 | 25 | 45 | 115 | 85 | 65 | 187 | 165 | 4-Ф12 | KFE-005 |
KFBAB32 | 32 | 55 | 135 | 100 | 77 | 199 | 165 | 4-Ф16 | KFE-010 |
KFBAB40 | 40 | 62 | 145 | 110 | 85 | 207 | 165 | 4-Ф16 | KFE-010 |
KFBAB50 | 50 | 72 | 160 | 125 | 93 | 215 | 190 | 4-Ф16 | KFE-015 |
KFBAB65 | 65 | 95 | 180 | 145 | 109 | 231 | 190 | 4-Ф16 | KFE-015 |
KFBAB80 | 80 | 120 | 195 | 160 | 119 | 249 | 270 | 8-Ф16 | KFE-020 |
KFBAB100 | 100 | 145 | 215 | 180 | 130 | 302 | 270 | 8-Ф16 | KFE-040 |
應用領域 |

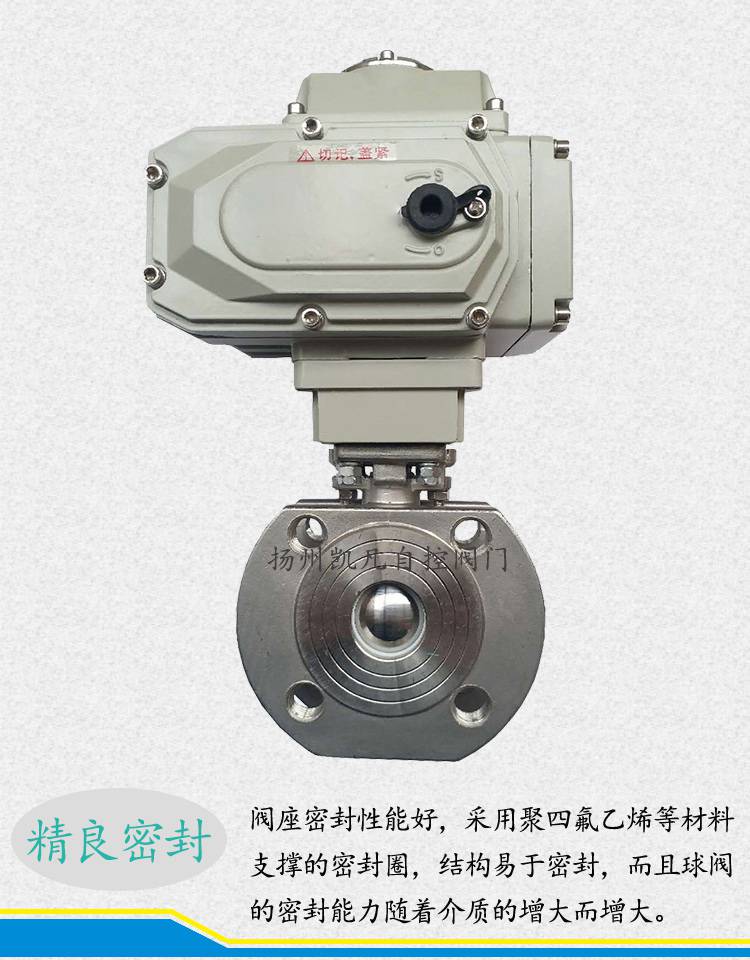

本產品適用于兩位切斷、調節的場合，它與執行機構的連接采用直連方式，電動執行機構內置伺服系統，電動對夾式球閥無須另配伺服放大器，輸入4～20mA信號及220VAC電源即可控制運轉。本產品具有連線簡單，結構緊湊，尺寸小，重量輕，阻力小，動作穩定可靠等優點。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配放大器，該產品與普通球閥相比，具有結構長度短，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。本產品采用新一代超短法蘭距球閥，球芯通道形狀有矩形、V型及O型。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電鉆、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。 |
產品特點 |
1、安裝方便，ISO511安裝平臺 |
2、外觀小巧，重量輕、比一般的球閥節省空間 |
3、防火結構設計 |
4、防靜電結構 |
