| 是否進口 : | 否 | 產地 : | 江蘇 |
| 品牌 : | 凱凡 | 型號 : | PSL-320 |
| 驅動能源 : | 電動執行器 | 加工定制 : | 是 |
| 產品用途 : | 驅動調節閥 |

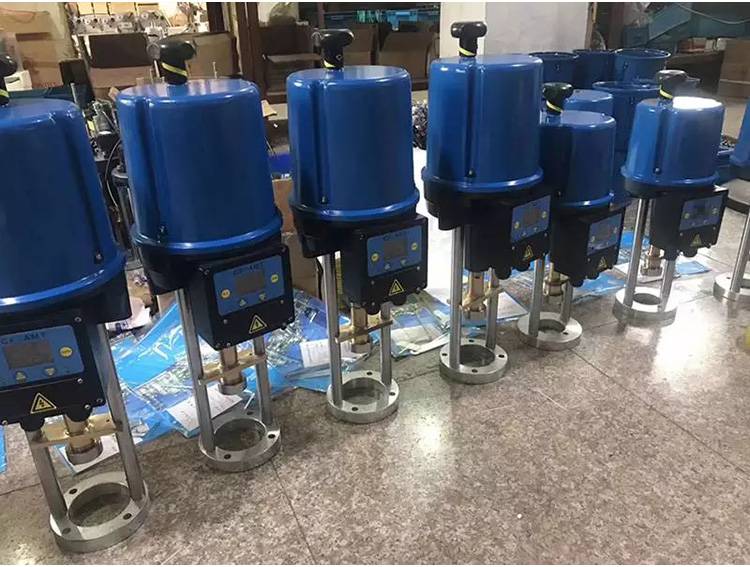

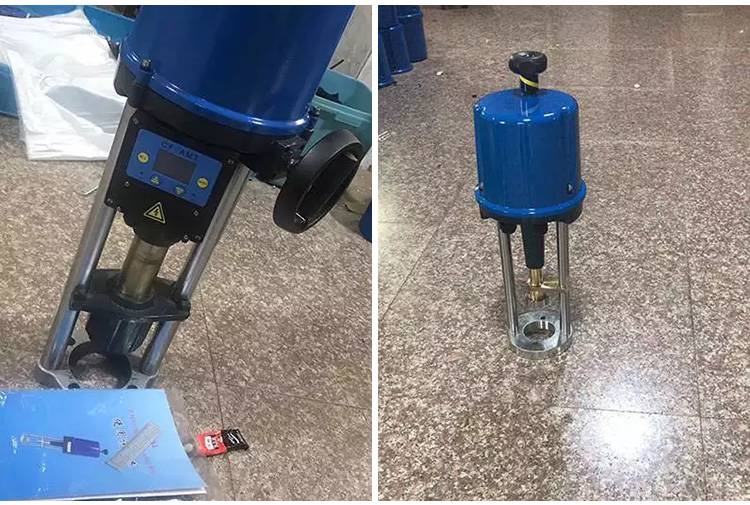

KFPSL型系列電子式直行程電動執行機構具有體積小、重量輕、力矩大、噪聲低、精度高、運行平穩、抗干
擾性強、防護等級高等優點， 被廣泛應用于石油、化工、冶金、電站、輕紡、食品、醫藥、飲料等工業部門中。
產品特點
1、產品功能
?1.1自整定功能：
閥門位置自動定位，對應執行機構的上下限位位置。
?1.2自診斷功能：
當控制過程輸入信號斷線時，具有選擇執行機構輸出保護方式（即執行機構處于：位置保持，全開、全關位
置）。
?1.3故障報警：控制過程中出現輸入信號斷電或發生堵轉卡阻等故障時，執行器發出報警。
?1.4組態功能：
①靈敏度設定：額定行程的0.5-1.5%范圍內設定。
②作用方式設定：執行機構正作用，反作用設定。
?1.5顯示功能：顯示輸入信號值、位置反饋值、參數修改設置值。
2、產品特點：
·智能化—以微處理為核心控制器，實現多功能。
·一體化—具有機電儀一體化設計思想，結構合理。
·系列化—執行機構輸出力選擇范圍多，與閥門連接方式多樣化。
·輕量化—產品體積小重量也明顯減小，另外材料采用輕金屬后使執行機構的重量減輕。
·操作便—實現閥門位置的自動定位，大大方便操作人員的煩瑣調試。
·精度高—傳動全部采用小齒隙高精度齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
·電機好—驅動電機采用高性能稀土磁性材料制作的永磁直流電機，運行平穩。具有體積小、力矩大、抗堵轉、
控制精度高等特點。
主要技術參數
1、執行機構應在下列條件下正常工作：
（1)環境溫度：-25℃～65℃；
（2)相對濕度：≤95%；
（3)大氣壓力：86KPa～106Kpa;
（4)周圍環境中無起腐蝕作用的介質。
2、電源電壓：AC 220V（AC380V,AC24V）±10% /50Hz,DC24V。
3、基本誤差：±1.0%（以額定行程的百分?jǐn)?shù)表示）。
4、靈敏度：0.5-2%可調（以額定行程的百分?jǐn)?shù)表示）。
5、輸入信號：4-20mA；0-10mA；0-5;1-5V；0-10V。
???????輸出信號：4-20mA；0-10mA；0-5;1-5V；0-10V
6、輸入阻抗：250Ω。
7、輸出阻抗：<600Ω。
8、防護等級：IP67
型號規格?
標準 型號 | 推力 (kN) | 速度 (mm/s) | *大行程 | 電源 | 電機 率（W） | 電機保護 | 手動 操作 | 防護等級 | 重量 |
KFPSL-202 | 2.0 | 0.8 | 50 | 按要求 | 20 | 允許堵轉 | 手輪 | IP67 | 7.5 |
KFPSL-204 | 4.0 | 0.8 | 50 | 按要求 | 40 | 允許堵轉 | 手輪 | IP67 | 7.7 |
KFPSL-208 | 8.0 | 0.8 | 65 | 按要求 | 60 | 允許堵轉 | 手輪 | IP67 | 9.6 |
KFPSL-210 | 10.0 | 0.8 | 65 | 按要求 | 80 | 允許堵轉 | 手輪 | IP67 | 9.8 |
KFPSL-312 | 12.0 | 1.0 | 100 | 按要求 | 100 | 允許堵轉 | 手輪 | IP67 | 22.0 |
KFPSL-316 | 16.0 | 1.0 | 100 | 按要求 | 120 | 允許堵轉 | 手輪 | IP67 | 22.4 |
KFPSL-320 | 20.0 | 1.0 | 100 | 按要求 | 140 | 允許堵轉 | 手輪 | IP67 | 23.0 |
KFPSL-325 | 25.0 | 1.0 | 100 | 按要求 | 160 | 允許堵轉 | 手輪 | IP67 | 23.0 |
? ? ? ? ? ? ?
? ? ? ? ?
?? ? ? ? PSL202? PSL204? PSL208? PSL210? ? ? ? ? ? ? ? ? ? ? ?PSL312? PSL316? PSL320? PSL325??

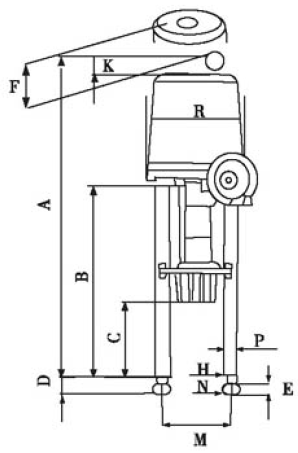

型號 | 外形尺寸 | |||||||||
A | B | C | D | E | F | H | M | P | R | |
KFPSL-202 KFPSL-204 | 459 | 237 | 116 | 35 | 30 | 120 | ￠16 | 100 | φ20 | φ177 |
KFPSL-208 | 560 | 256 | 120 | 35 | 35 | 150 | ￠16 | 100 | φ20 | φ197 |
KFPSL-210 | 560 | 256 | 120 | 35 | 35 | 150 | ￠16 | 118 | φ20 | φ197 |
KFPSL-312 KFPSL-316 KFPSL-320 KFPSL-325 | 788 | 450 | 174 | 45 | 25 | 230 | ￠20 | 155 | Φ32 | Φ218 |
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? PSL210法蘭尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? PSL312 PSL316 ?PSL320 ?PSL325 法蘭尺寸
機械連接
1、PSL 直行程電動執行機構機械連接
??PSL 直行程執行機構設計采用兩個支撐立柱和一個輸出軸與閥門連接，或通過一個連接法蘭和一個輸出軸與閥門連接。
1.1與閥門連接
執行機構可以通過連桿與閥門鏈接，首先需要閥桿與執行機構出軸完全縮回。
·執行機構法蘭與閥門的法蘭用螺栓連接緊固；
·手動執行機構出軸到連接件；
·旋轉保持螺母到執行機構出軸使連接配合并旋緊；
·用隨箱專用扳手緊固保持螺母。
1.2為了進行正確的安裝和減少客戶的維護工作，在此強調以下幾點：
（1）PSL執行器與閥門連接時先將執行器安裝于閥上，執行器法蘭與閥門法蘭螺栓套好，但不并緊。然后安裝好連
接件并用專用扳手扳緊保持螺母，再手動該執行器上下運動兩遍，使閥桿與執行器輸出軸自動找正，保持同軸， 后將
執行器法蘭與閥門法蘭螺母并緊。
（2）PSL執行器與閥門連接完成后，全關時（以下端關上端開為例）不得超過*大行程（PSL202、204、為50mm，
?208、210為
65mm，312、316、320、325為100mm）如上圖所示。
??
?
