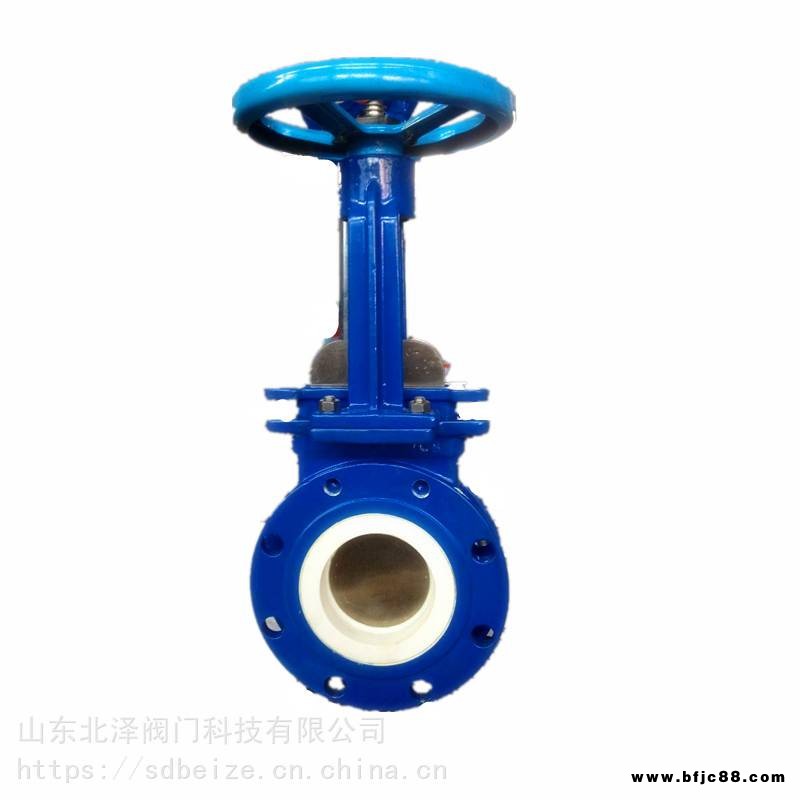

| 產品特性 : | 陶瓷閥 | 品牌 : | 山東北澤 |
| 型號 : | J41TC | 連接形式 : | 法蘭 |
| 材質 : | 陶瓷 | 公稱通徑 : | DN15~200 |
| 3C閥門類別 : | 工業 | 適用介質 : | 液體、灰、氣體 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 | 規格 : | PN16 |
公稱通徑：DN15~200mm
公稱壓力：PN1.6~6.4MPa
適用溫度：≤250℃
材質：碳鋼、不銹鋼等
介質：液體、灰、氣體
廣泛應用：化工廠、水處理
結構特點
陶瓷截止閥主要采用陶瓷閥座、陶瓷閥芯構造。陶瓷截止閥的構造與普通截止閥無異，其啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。一般只適用于全開和全關，不允許作調節和節流。由于其閥座和閥辯系采用結構陶瓷制品，其*確度和耐磨性不受冷熱膨脹系數影響，在惡劣環境和流體之下，更有良好的操作性和使用壽命。

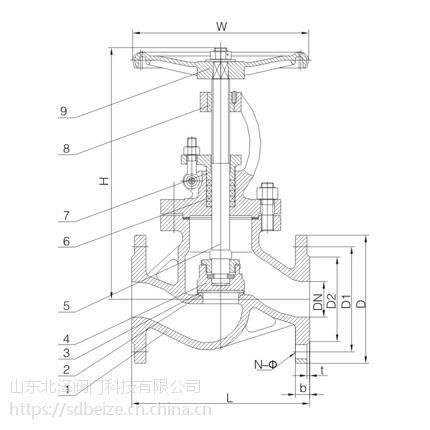

主要零部件材料
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB | 6 | 填料 | 柔性石墨 |
| 2 | 閥座 | 結構陶瓷 | 7 | 填料壓蓋 | WCB |
| 3 | 密封圈 | 結構陶瓷 | 8 | 螺母 | 黃銅 |
| 4 | 閥辨 | A105N | 9 | 手輪 | Qt400 |
| 5 | 閥桿 | 2Cr13 | 10 |
| 設計與制造 | GB/T 12235 | |
| 連接端尺寸 | 結構長度 | GB/T 12221 |
| 法蘭尺寸 | JB79.1 | |
| 檢驗與試驗 | GB/T 9092 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | Gb/T 12230 | |
| 標志 | Gb/T 12220 | |
| 供貨 | JG/T7928 | |
主要外形和連接尺寸
| DN | PN(Mpa) | 尺寸 | ||||||
| L | D | D1 | D2 | b | Z-Φd | H | ||
| 15 | 1.0 | 130 | 95 | 65 | 45 | 16 | 4-M12 | 218 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-M12 | 258 | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-M12 | 275 | |
| 32 | 160 | 135 | 100 | 78 | 18 | 4-M16 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-M16 | 310 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-M16 | 320 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-M16 | 325 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-M16 | 355 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-M20 | 415 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-M22 | 460 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-M22 | 510 | |
| 200 | 600 | 3600 | 310 | 278 | 34 | 8-M2212 | 568 | |
