| 產品特性 : | 內螺紋 | 品牌 : | 山東北澤 |
| 型號 : | J11H | 連接形式 : | 內螺紋 |
| 材質 : | 不銹鋼 | 公稱通徑 : | DN15~65 |
| 3C閥門類別 : | 工業 | 適用介質 : | 弱酸堿介質 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 微型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 針式 |
| 類型(通道位置) : | 直通式 | 規格 : | PN16 |

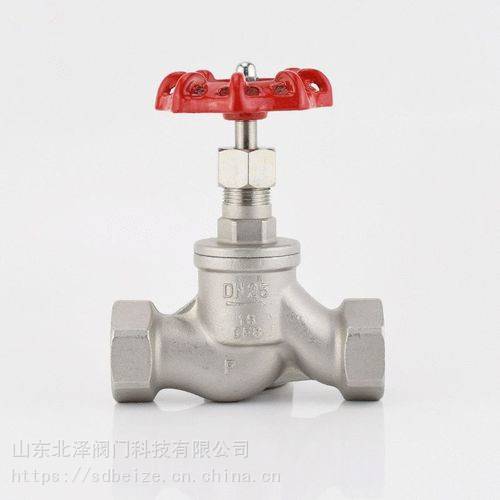

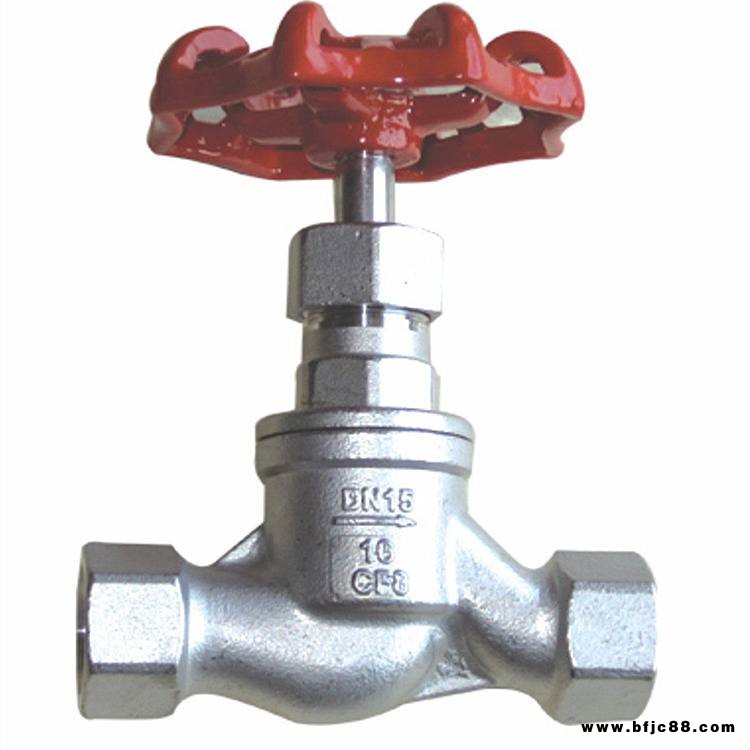

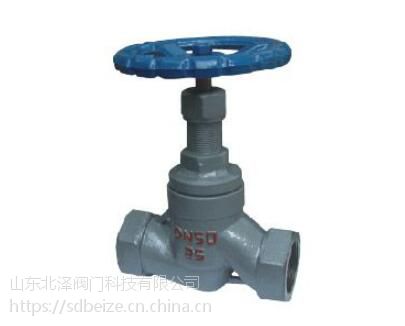

山東北澤閥門， J11H/W內螺紋截止閥
J11H/W內螺紋截止閥
J11H/W內螺紋截止閥，是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量，使用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
設計與制造標準：
設計與制造：GB12233
結構長度：GB12221
螺紋連接尺寸：GB/T15918.1-93
檢驗與實驗：GB/T13927
主要性能規范
| 型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN(Mpa) | 工作溫度 (℃) | 適用介質 | |
| 殼體 | 密封 | |||||
| J11W-16 J11W-16K | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油類 Oil |
| J11W-16P | *酸類腐蝕性介質 | |||||
| J11W-16R | ≤350 | *酸類腐蝕性介質 | ||||
| J11W-16Ni | 堿液、鹽水、海水等 | |||||
主要外形尺寸和連接尺寸（mm）：
| 公稱通徑 DN(mm) | 管螺紋 | 尺 寸 (mm) | |||||
| S | H | H1 | D0 | ||||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
