| 產品特性 : | 角式截止閥 | 品牌 : | 山東北澤 |
| 型號 : | J44H | 連接形式 : | 法蘭 |
| 材質 : | 碳鋼 | 公稱通徑 : | DN50~150 |
| 3C閥門類別 : | 工業 | 適用介質 : | 油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 換向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 角式 |
| 類型(通道位置) : | 二通式 | 規格 : | PN16 |

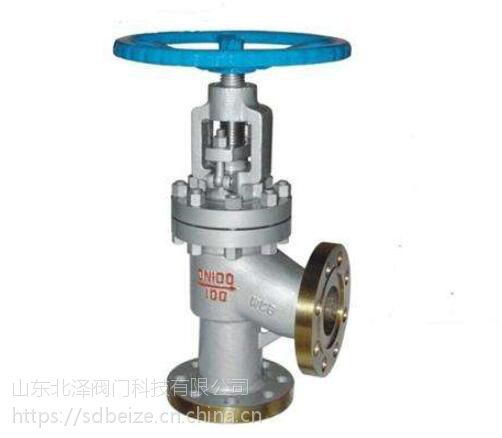

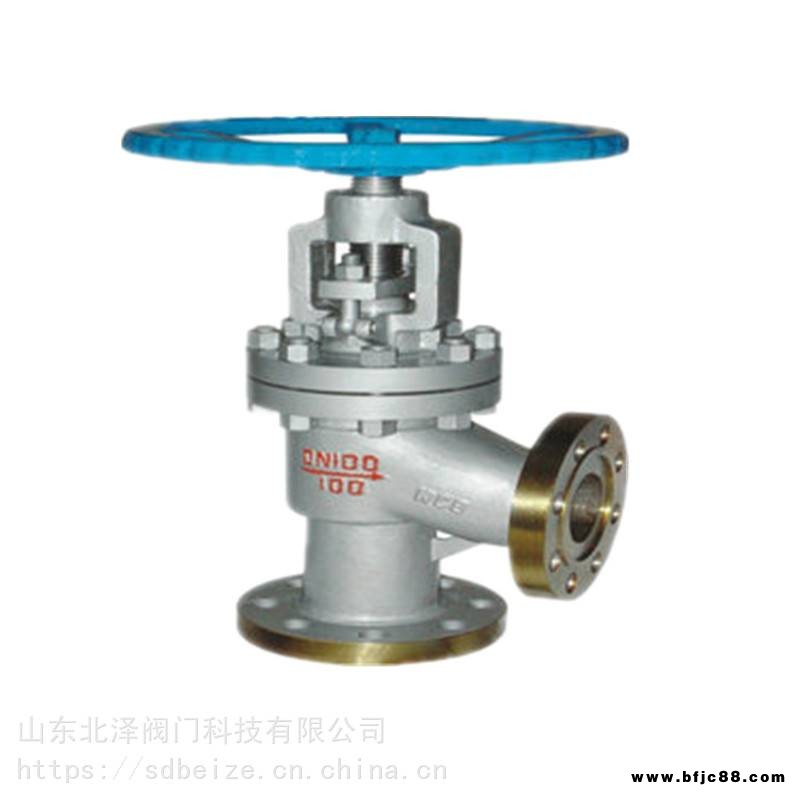

山東北澤閥門，J44H/Y角式截止閥
J44H_Y角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
產品特點
截止閥只適用于全開和全關，不允許作調節和節流。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
設計與制造標準
設計與制造：GB12233
法蘭尺寸：JB/T79 GB9113
結構長度：GB12221
檢驗與實驗：GB/T13927
安裝尺寸及重量：
| GB 1.6MPa | ||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | ||||||
| L | 125 | 145 | 155 | 175 | 200 | 225 | ||||||
| H | 375 | 390 | 425 | 515 | 535 | 570 | ||||||
| D0 | 200 | 250 | 250 | 300 | 300 | 350 | ||||||
| GB 2.5MPa | GB 4.0MPa | |||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 125 | 145 | 155 | 175 | 200 | 225 | 125 | 145 | 155 | 175 | 200 | 225 |
| H | 375 | 390 | 425 | 515 | 535 | 570 | 375 | 390 | 425 | 515 | 535 | 570 |
| D0 | 200 | 250 | 250 | 300 | 300 | 350 | 200 | 250 | 250 | 300 | 300 | 350 |
| GB 6.4MPa | ||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | ||||||
| L | 150 | 170 | 190 | 215 | 250 | 275 | ||||||
| H | 390 | 425 | 450 | 565 | 675 | 715 | ||||||
| D0 | 200 | 250 | 250 | 350 | 400 | 450 | ||||||
