| 產品特性 : | 焊接 | 品牌 : | SDBEIZE |
| 型號 : | J961H | 連接形式 : | 焊接 |
| 材質 : | 鑄鋼 | 公稱通徑 : | DN20~100 |
| 3C閥門類別 : | 工業 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 | 規格 : | 國標 |
山東北澤閥門

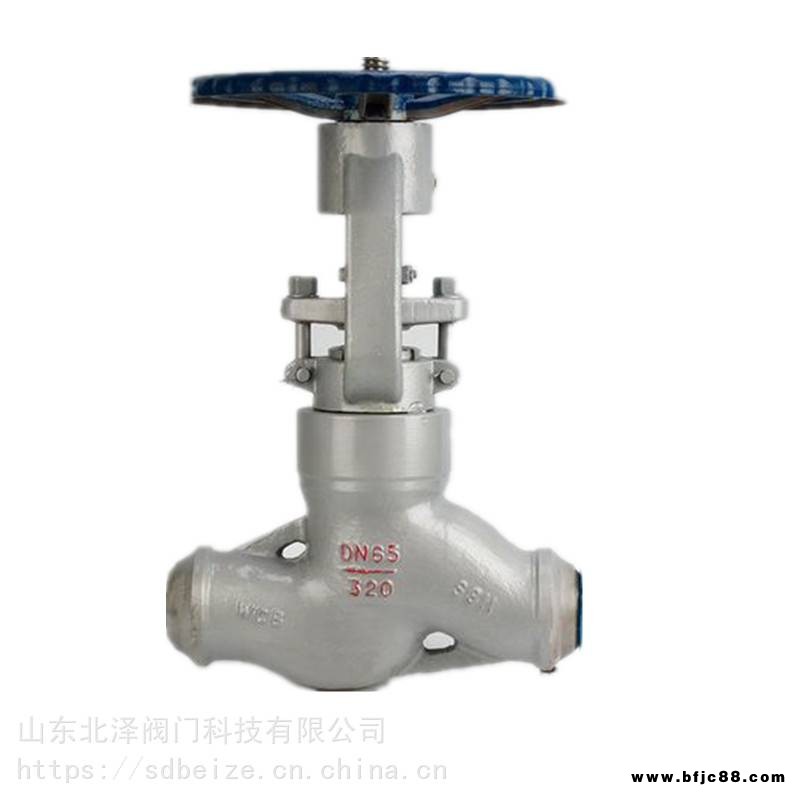

結構特點及用途
焊接截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

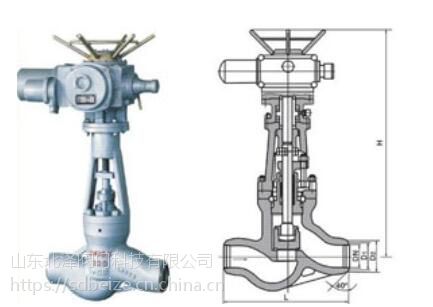

產品結構特點
1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型美觀。
2.閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
3.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
4.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
5.閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。
6.電動截止閥配有DZW系列閥門電動裝置，具有殼體小，重量輕，功能全，外形美等特點，并可與程控電腦配套使用，也可按用戶要求選配電動裝置。
主要零件材料
| 閥 體 | WCB、25 | WC6、12Cr1MoV | WC9、12Cr1MoV |
| 閥 蓋 | WCB、35 | WC6、12CrMoV | WC9、12Cr1MoV |
| 支 架 | WCB、25 | WCB、25 | WCB、25 |
| 閥 瓣 | WCB、25 | WC6、25Cr2MoV | WC9、25Cr2MoV |
| 閥 桿 | 2Cr13 | 38Cr2MoA1、25Cr2MoV | 38Cr2MoA1、25Cr2MoV |
| 閥 座 | 25 | 304 | 304 |
| 密封環 | 包覆墊、增強柔性石墨 | ||
| 填 料 | 增強柔性石墨 | ||
| 閥桿螺母 | ZQAL9-4 | ||
