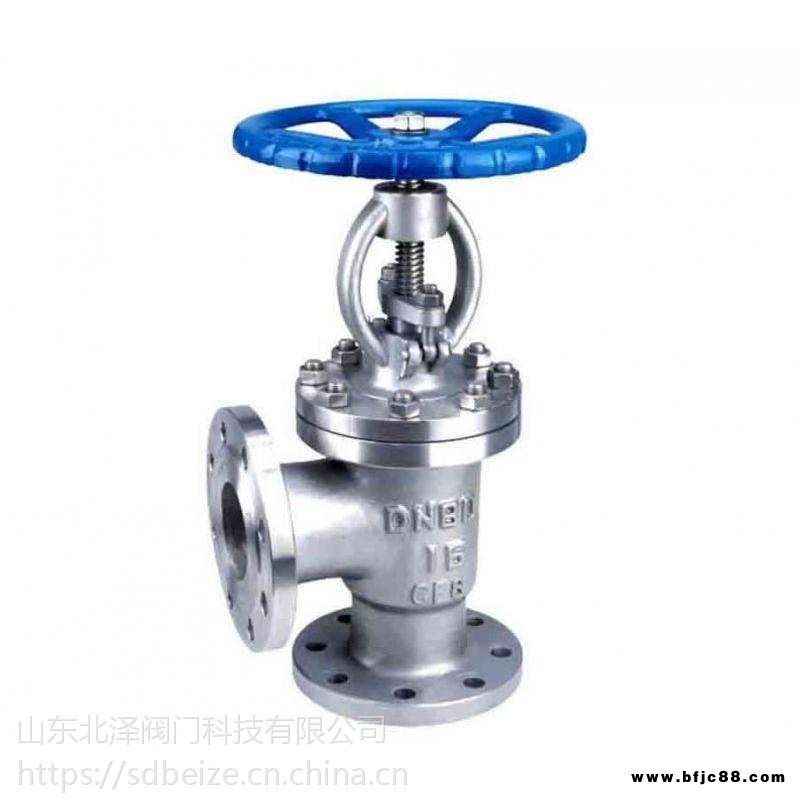

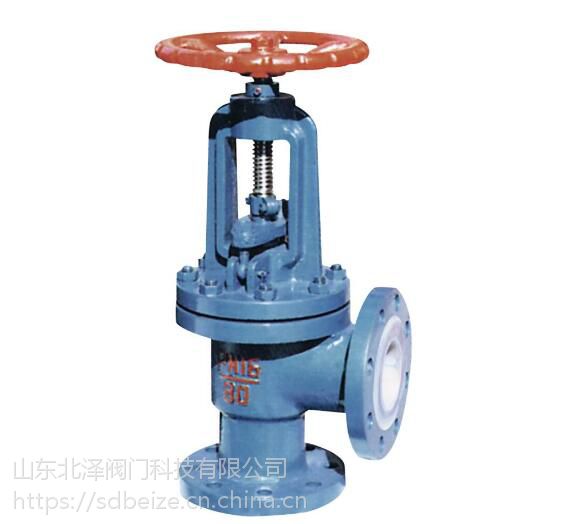

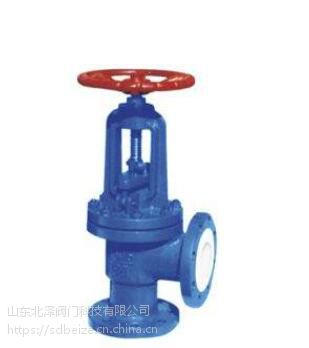

| 產品特性 : | 襯氟 | 品牌 : | 山東北澤 |
| 型號 : | J44F46 | 連接形式 : | 法蘭 |
| 材質 : | 鑄鋼 | 公稱通徑 : | DN25~300 |
| 3C閥門類別 : | 工業 | 適用介質 : | 各種高腐蝕化學介質 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 角式 |
| 類型(通道位置) : | 直角式 | 規格 : | DN100 |
一、襯氟角式截止閥執行標準：設計規范：GB/T 12233 GB/T 12235結構長度：GB/T 12221連接法蘭：JB/T 78 JB/T 79試驗與檢驗：GB/T 13927產品標識：GB/T 12220供貨規范：JB/T 7928
二、襯氟角式截止閥性能規范
襯里、閥座適用溫度（℃）適用介質
PTFE（F4）≤180除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質
PCTFE（F3）≤120
FEP（F46）≤150
PFA（可熔性F4）≤180
PVDF（F2）≤100
RPTFE（RF4）≤180
三、襯氟角式截止閥主要零件材料
序號零件名稱灰鑄鐵鑄鋼不銹耐酸鑄鋼超低碳不銹耐酸鑄鋼
ZCPRPLRL
1閥體/閥蓋HT250WCBCF8CF8MCF3CF3M
2球體/閥桿252Cr131Cr18Ni91Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo2
3襯里/閥座PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4填料壓蓋WCBCF8CF8MCF3CF3M
5填料PTFE(F4)PTFE(F4)PTFE(F4)
6活節螺栓351Cr17Ni21Cr17Ni2
7閥桿螺母ZCuAl10Fe3ZCuAl10Fe3ZCuAl10Fe3
8緊固螺栓351Cr17Ni21Cr18Ni9Ti
9螺母450Cr18Ni90Cr18Ni9
10手柄WCBWCBWCB
