| 產品特性 : | 倒吊桶 | 品牌 : | 山東北澤 |
| 型號 : | CS45H | 材質 : | 鑄鋼 |
| 連接形式 : | 法蘭 | 種類 : | 敞口向下浮子式 |
| 公稱通徑 : | 15~200 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 蒸汽 | 零部件及配件 : | 配件 |
| 形態 : | 倒吊桶 | 類型(通道位置) : | 二通式 |
| 規格 : | PN16 |

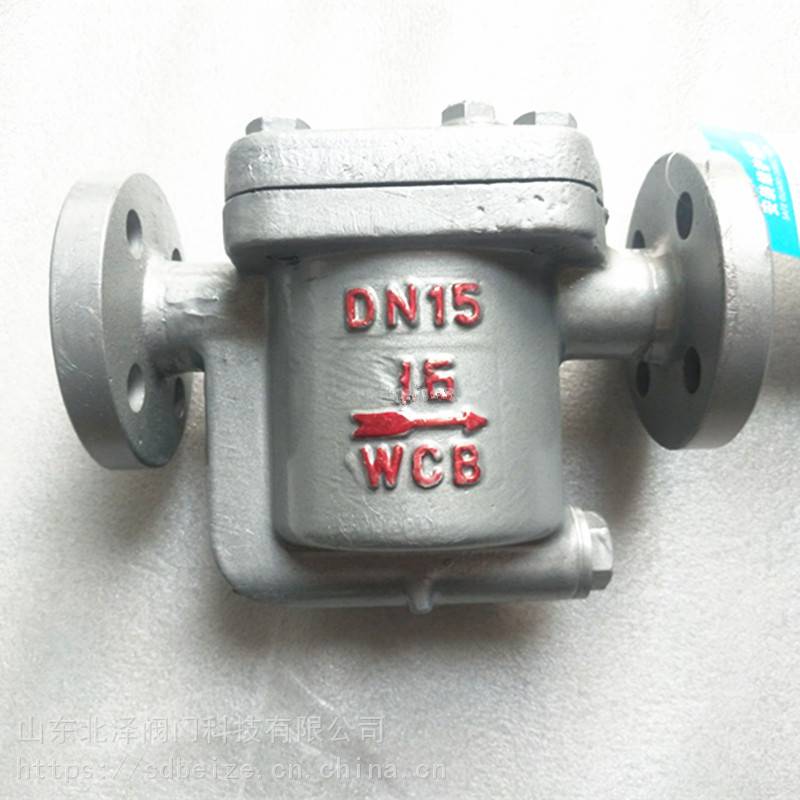

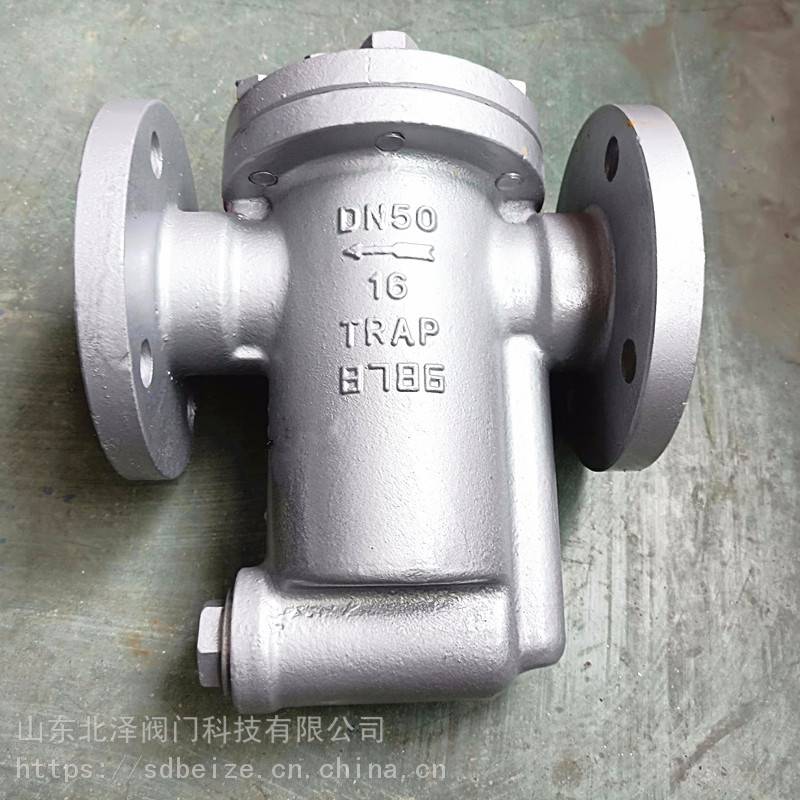

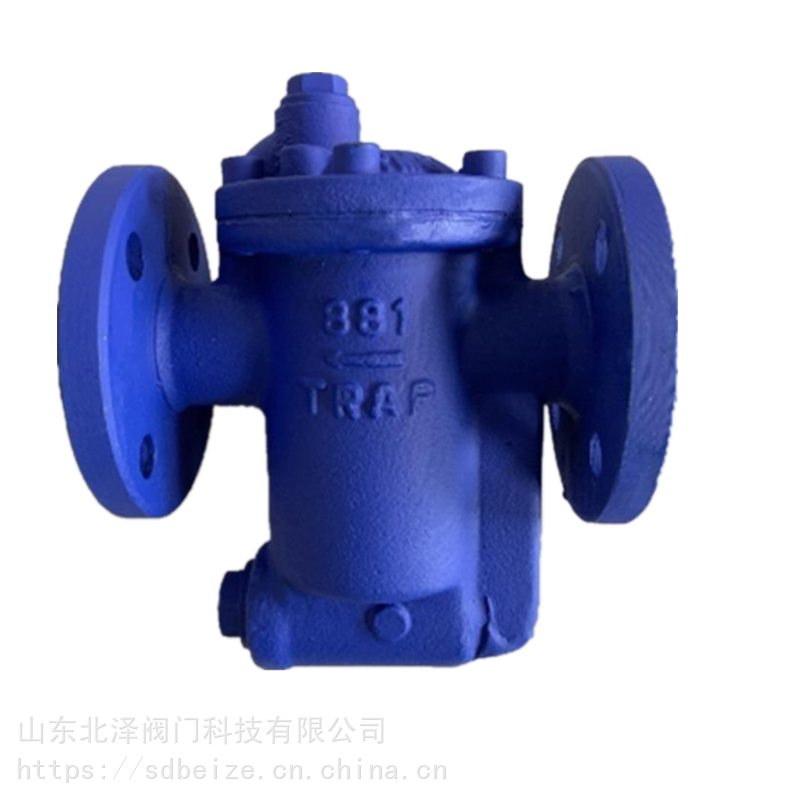

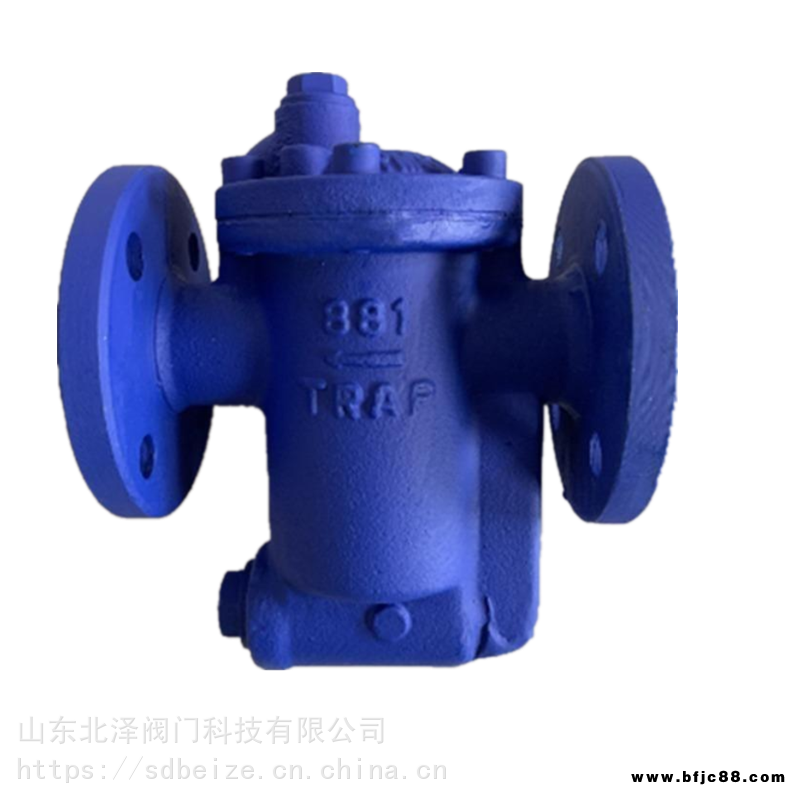

倒吊桶式蒸汽疏水閥CS45H-16C
產品概述 產品名稱：倒吊桶式蒸汽疏水閥
產品型號：CS45H-16C
常用材質：鑄鋼
產品規格：DN15~DN50
公稱壓力：1.6MPa~4.0MPa
適用介質：水、蒸汽等
使用溫度：≤425℃
CS45H-16C倒吊桶式蒸汽疏水閥產品描述
CS45H、CS15H倒吊桶式疏水閥只有一個半浮球式的球桶為活動部件，開口朝下，球桶即是啟閉件，又是密封件。整個球面都可為密封，使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏。背壓率大于80%，能排飽和溫度凝結水， 小過冷度為0℃，加熱設備里不存水，能使加熱設備達到換熱效率。?
產品特點：?
1、倒吊桶式蒸汽疏水閥對凝結水的發生量適應性強，既可間歇排放，又可連續排放。?
2、倒吊桶式蒸汽疏水閥 的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時鋼性碰撞，關閉十分可靠，壽命長久。?
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。?
4、倒吊桶式蒸汽疏水閥汽水分離可靠：（水汽經U型通道從閥下部進入），閥內始終處于水封狀態，有效阻止蒸汽泄漏。?
5、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。（非凝結性的高溫空氣也可排除）。
-
序號 名稱 材料 1 閥體 鑄鋼 2 過濾網 不銹鋼 3 排污螺塞墊圈 不銹鋼 4 排污螺塞 碳鋼 5 倒置桶 不銹鋼 6 連接管 不銹鋼 7 閥蓋墊圈 石墨 8 閥蓋 碳鋼 9 鉚釘 不銹鋼 10 銘牌 不銹鋼 11 連接桿 不銹鋼 12 內六角螺栓 碳鋼 倒吊桶疏水閥工作原理
1、當設備剛啟動時，管道內出現空氣和冷凝水，此時倒吊桶下沉，連桿帶動閥芯打開閥口，空氣和冷凝水迅速排出，實現快速啟動。
2、設備啟動后，熱凝水進入疏水閥，此時倒吊桶仍處于下沉位置，在工作壓差下，熱凝水迅速排出。
3、當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，連桿帶動閥芯關閉閥口。
4、倒吊桶頂部設有一個排氣孔，當一部分蒸汽從小孔排出，另一部分蒸汽變成凝結水以及凝集水位升高時，倒吊桶失去浮力而下沉，連桿帶動閥芯打開閥口，繼續排放凝結水。?
企業介紹 企業簡介： ?
山東北澤閥門產品廣泛應用于許多重點工程，主要應用于石油化工、暖通空調、電力裝備、生物制藥、醫療器械、食品機械、環保水處理等行業。產品尺寸范圍；DN15-DN4000(3/8″-60″)；壓力范圍：PN0.25MPa-42.0MPa；產品的工作溫度范圍可滿足：-196℃-1200℃。閥門主體材料主要：有不銹鋼、碳鋼、合金鋼、超低碳不銹鋼鈦材等，并可根據客戶特殊要求冶煉和制造。采用的標準有國標、美標、德標、英標、日標等。
