| 產品特性 : | 卡箍球閥 | 品牌 : | 山東北澤 |
| 型號 : | Q81F | 材質 : | 不銹鋼 |
| 連接形式 : | 卡套 | 結構形式 : | 彈性球球閥 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN15~100 |
| 適用介質 : | 水、蒸汽、油品、 、 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 截斷或接通管路中的介質 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 泵 |
| 規格 : | PN16 |

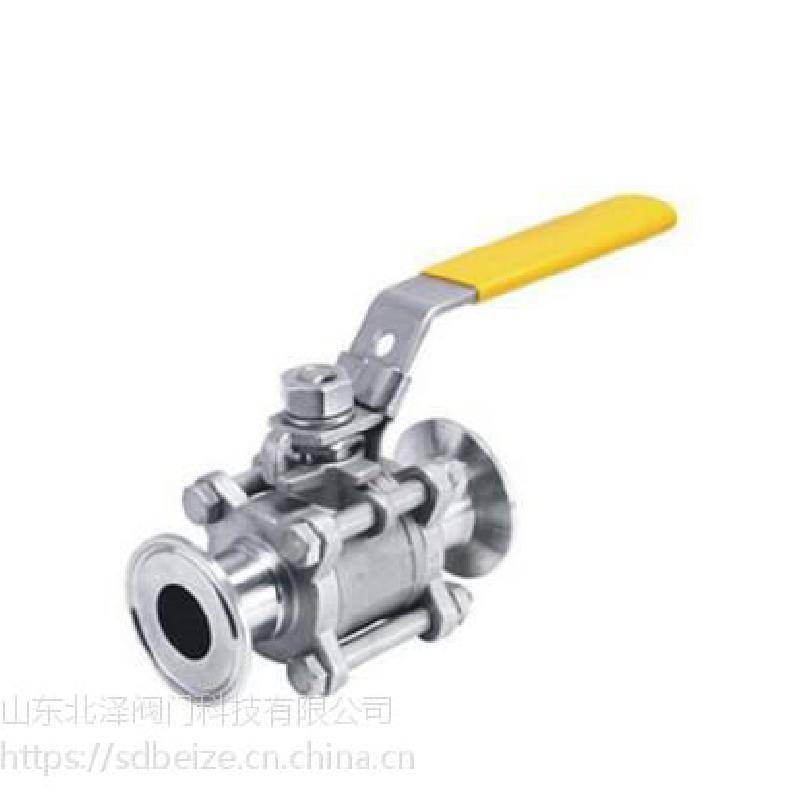

山東北澤閥門Q81F三片式卡箍球閥
三片式卡箍球閥 產品說明
三片式卡箍球閥是由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。適用于水、蒸汽、油品、*酸、*酸等多種介質。
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
三片式卡箍球閥 材質參數
| 序號 | 零件名稱 | 材質 | |
|---|---|---|---|
| 不銹鋼 | 碳鋼 | ||
| 1 | 閥體 | 不銹鋼 | 碳鋼 |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯 |
| 3 | 閥蓋 | 不銹鋼 | 碳鋼 |
| 4 | 球體 | 不銹鋼 | 不銹鋼 |
| 5 | 閥桿 | 不銹鋼 | 不銹鋼 |
| 6 | 螺母 | 不銹鋼 | FCD45 |
| 7 | 墊圈 | 不銹鋼 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不銹鋼 | 不銹鋼 |
| 10 | 閥桿螺母 | 不銹鋼 | B7 |
| 11 | 墊圈 | 不銹鋼 | 不銹鋼 |
| 12 | 填料壓蓋螺母 | 不銹鋼 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不銹鋼 | B8 |

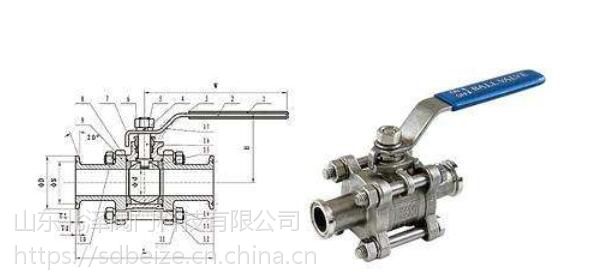

三片式卡箍球閥 結構尺寸圖
三片式卡箍球閥 連接尺寸
| DN15 | 25.2 | 89 | 132 | 60 |
|---|---|---|---|---|
| DN20 | 25.2 | 101 | 132 | 64.5 |
| DN25 | 50.5 | 114 | 165 | 69 |
| DN32 | 50.5 | 125 | 170 | 74 |
| DN40 | 50.5 | 138 | 194 | 89 |
| DN50 | 64 | 156 | 194 | 89 |
| DN65 | 77.5 | 170 | 252 | 127 |
| DN80 | 91 | 197 | 252 | 135 |
| DN100 | 119 | 242 | 332 | 159 |
