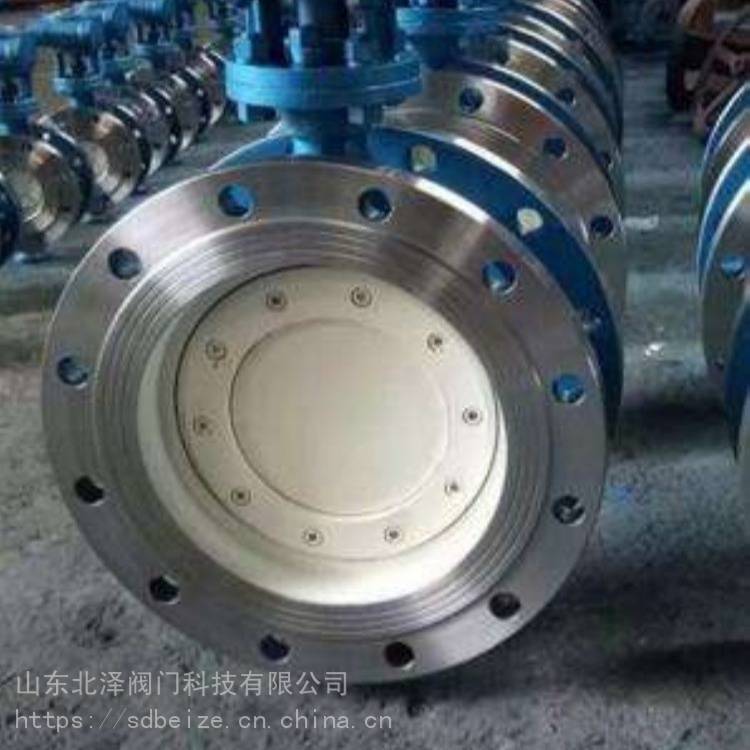

| 產品特性 : | 陶瓷蝶閥 | 品牌 : | 山東北澤 |
| 型號 : | D343TC | 結構形式 : | 偏置板式 |
| 3C閥門類別 : | 工業 | 加工定制 : | 否 |
| 材質 : | 陶瓷 | 連接形式 : | 法蘭 |
| 適用介質 : | 污水、顆粒固體等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN125 |
| 公稱通徑 : | DN50~300 | 安裝尺寸 : | 125 |
| 規格 : | PN10 |
公稱壓力：PN1.0~2.5MPa
適用溫度：≤350℃
材質：碳鋼、不銹鋼等
介質：污水、顆粒固體等
結構特點

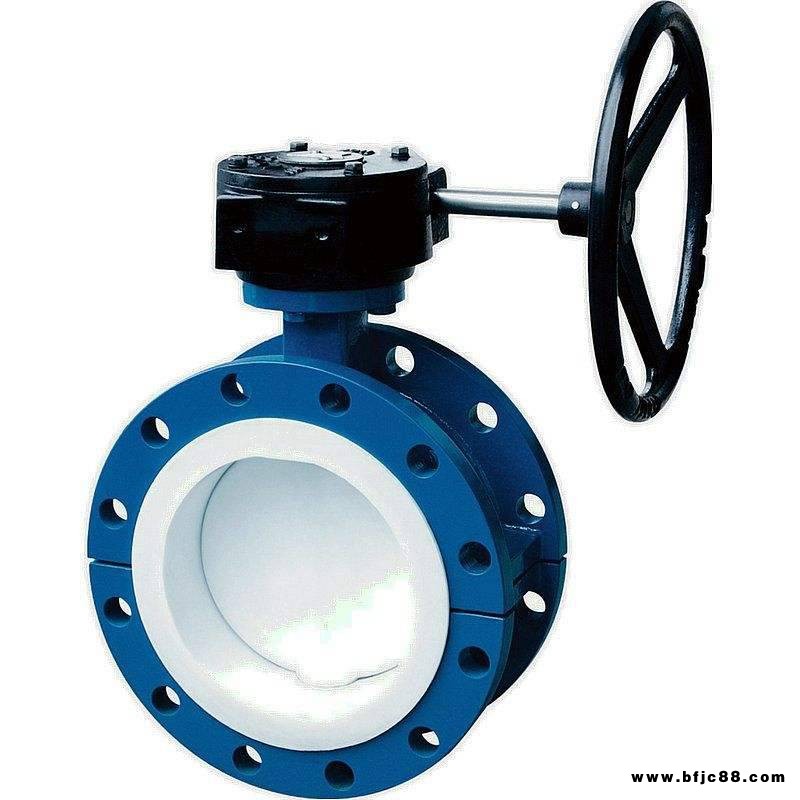

陶瓷蝶閥是一種結構簡單的調節閥，也可用于低壓管道介質的開關控制采用結構陶瓷做密封副，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。 蝶閥部分材質可依用途更換，適用于多種高磨損、高溫、高腐的特殊工況。 驅動方式有手動、氣動、電動等。小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。
主要零部件材料
| 序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB | 7 | 閥桿 | 2Cr13 |
| 2 | 壓圈 | Q235 | 8 | 填料 | 柔性石墨 |
| 3 | 閥座 | 結構陶瓷 | 9 | 填料壓蓋 | WCB |
| 4 | 密封圈 | 結構陶瓷 | 10 | 支架 | WCB |
| 5 | 閥板 | WCB | 11 | 驅動裝置 | 成品件 |
| 6 | 壓板 | Q235 | 12 | 手輪 | Qt400 |
| 設計與制造 | GB/T 12224 | |
| 連接端尺寸 | 結構長度 | GB/T 12221 |
| 法蘭尺寸 | GB/T9113 | |
| 檢驗與試驗 | GB/T 13927 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | Gb/T 12230 | |
| 標志 | Gb/T 12220 | |
| 供貨 | Gb/T 12252 | |

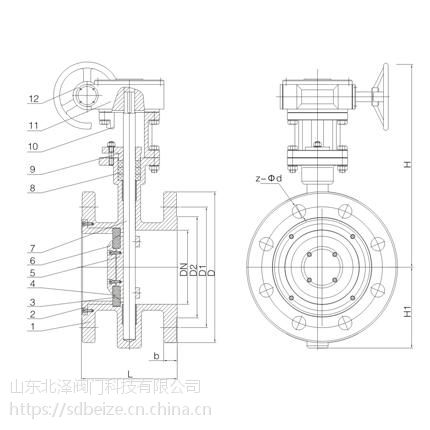

主要外形和連接尺寸
| DN | PN(Mpa) | L | D | D1 | D2 | H | H1 | z-Φd |
| 50 | 1.0 | 108 | 140 | 125 | 100 | 254 | 85 | 4-Φ18 |
| 65 | 112 | 160 | 145 | 120 | 278 | 95 | 4-Φ18 | |
| 80 | 114 | 185 | 160 | 135 | 312 | 106 | 4-Φ18 | |
| 100 | 127 | 205 | 180 | 155 | 330 | 114 | 8-Φ18 | |
| 125 | 140 | 235 | 210 | 185 | 365 | 130 | 8-Φ18 | |
| 150 | 140 | 260 | 240 | 210 | 404 | 148 | 8-Φ23 | |
| 200 | 152 | 315 | 295 | 265 | 496 | 176 | 8-Φ23 | |
| 250 | 165 | 370 | 350 | 320 | 558 | 210 | 8-Φ23 | |
| 300 | 178 | 435 | 400 | 368 | 632 | 238 | 8-Φ23 |
