| 產品特性 : | 電動蝶閥 | 品牌 : | 山東北澤 |
| 型號 : | D943H | 結構形式 : | 垂直板式 |
| 3C閥門類別 : | 工業 | 加工定制 : | 是 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN50~2000 |
| 公稱通徑 : | DN125 | 安裝尺寸 : | 125 |
| 規格 : | PN16 |

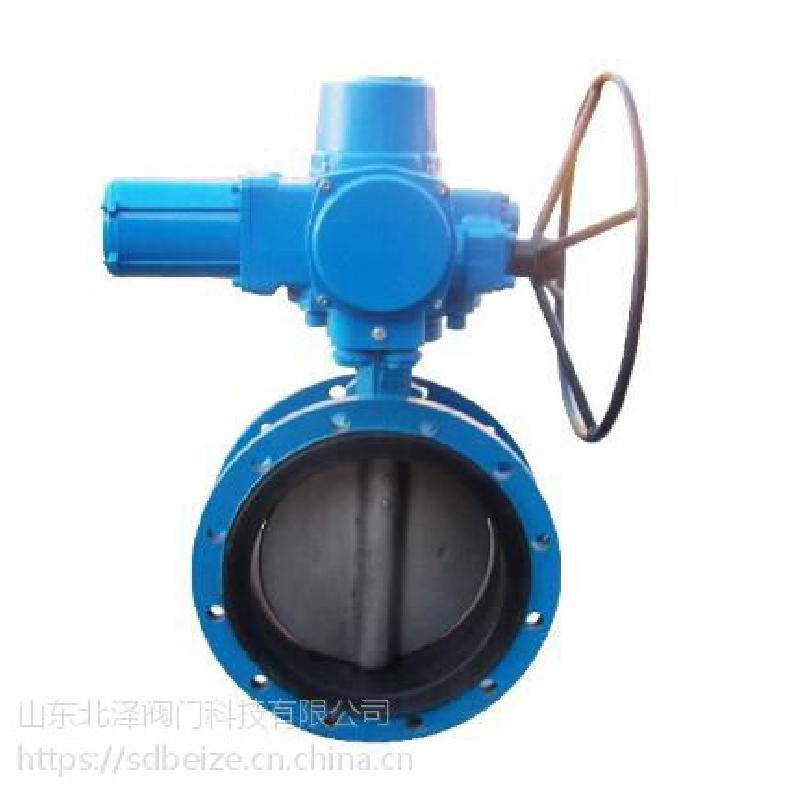

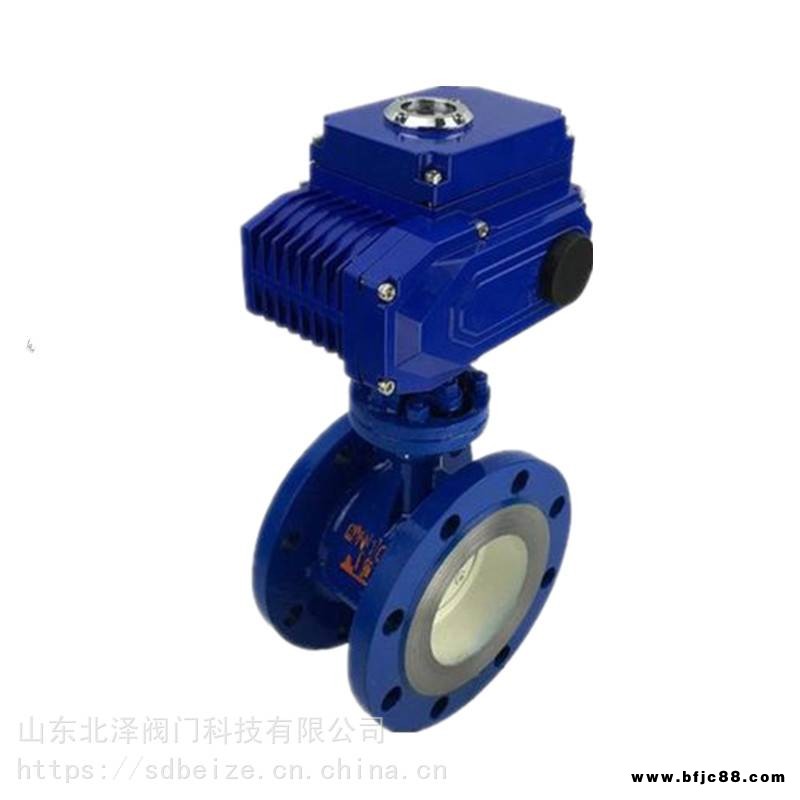

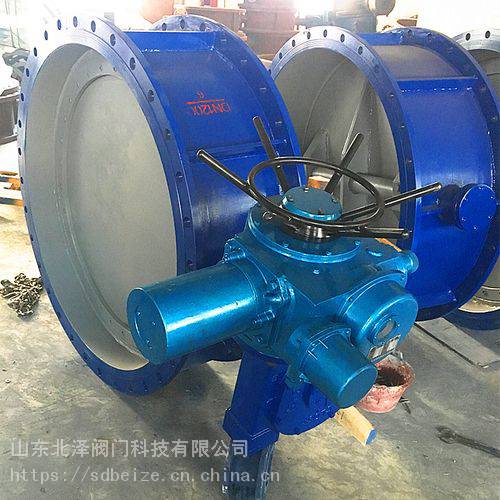

供應山東北澤D943H電動法蘭蝶閥
電動法蘭蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤120℃如輕紡、造紙、食品、*藥、化工、石油、電力、等給排水、氣體管道上作調節流量和截流介質的作用。
電動蝶閥采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
電動法蘭蝶閥執行機構
類型：CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用 的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用**計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和***位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列?！軩N 200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。
| 主要技術參數公稱通徑DN（mm）50～1200公稱壓力PN（MPa）0.61.01.6試驗壓力強度試驗0.91.52.4密封試驗0.661.11.76氣密封試驗0.60.60.6適用介質空氣、水、污水、蒸氣、煤氣、油品等。驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
主要零件的材質零件名稱材料閥體球墨鑄鋼、鑄鋼、合金鋼、不銹鋼蝶板灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料密封圈各種橡膠、聚四氟閥桿2Cr13、不銹鋼填料O型圈、柔性石墨O |
