| 產品特性 : | 陶瓷球閥 | 品牌 : | SDBEIZE |
| 型號 : | Q41TC | 材質 : | 陶瓷 |
| 連接形式 : | 法蘭 | 結構形式 : | 彈性球球閥 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN15~200 |
| 適用介質 : | *粉、煤粉、煤渣、粉狀顆粒、石膏液、 *酸、 、等腐蝕性質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 啟閉 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 鍋爐 |
| 規格 : | PN10~40 |
供應氣動帶手動陶瓷球閥Q41TC，山東陶瓷閥門廠家
公稱通徑：DN15~250mm (2/1"~10")
公稱壓力：PN1.0~4.0MPa (150~300Lb)
適用溫度：≤250℃
結構特點
耐磨陶瓷球閥與介質接觸的部分均為結構陶瓷材料 , 其化學穩定性及硬度極高 ( 洛氏硬度 HRC90), 僅次于金剛石。因此 , 本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。主要應用于電力、石油、化工、冶金、*礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況。
球體采用*進研磨設備及工藝制造，球圓度精度高、表面質量好、與閥座對研后，利用結構陶瓷的自滑潤性，具有很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。閥座、球體具有良好的耐磨性、使用壽命長，是鈦合金閥和蒙乃爾閥的 2-4倍。本閥為三片式結構,可按照GB、JIS、API等標準數據制造。

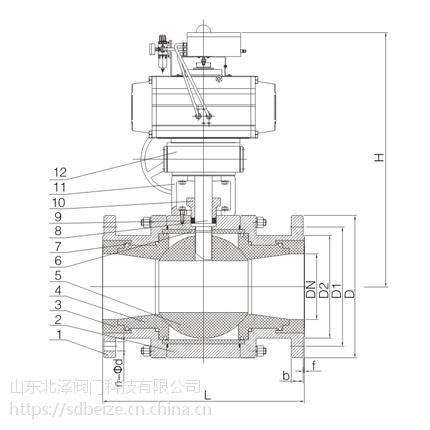

主要零部件材料
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 閥體 | Ss304 A105N | 7 | 密封圈 | 硅膠/氟膠 |
2 | 中閥體 | Ss304 A105N | 8 | 閥桿 | SS 2Cr13 |
3 | 法蘭座 | 結構陶瓷 | 9 | 填料 | 石墨 |
4 | 閥座 | 結構陶瓷 | 10 | 填料壓蓋 | Ss304 WCB |
5 | 球體 | 結構陶瓷 | 11 | 支架 | Ss304 Q235 |
6 | 中套 | 結構陶瓷 | 12 | 氣動裝置 |
主要外形和連接尺寸
設計與制造 | GB/T 12237 | B16.34 | |
連接端尺寸 | 結構長度 | GB/T 12221 | ANSI B16.10 |
法蘭尺寸 | Gb/T 19113 | ANSI B16.5 | |
Gb/T 13927 | API 598 | ||
材料 | 碳鋼 | GB/T 12229 | |
不銹鋼 | Gb/T 12230 | ||
標志 | Gb/T 12220 | ||
供貨 | Gb/T 12252 | ||
