| 產品特性 : | 美標球閥 | 品牌 : | SDBEIZE |
| 型號 : | Q41F | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 結構形式 : | 浮動球球閥 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN15~300 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 美標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 用途 : | 放水 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 水 |
| 規格 : | 美標 |

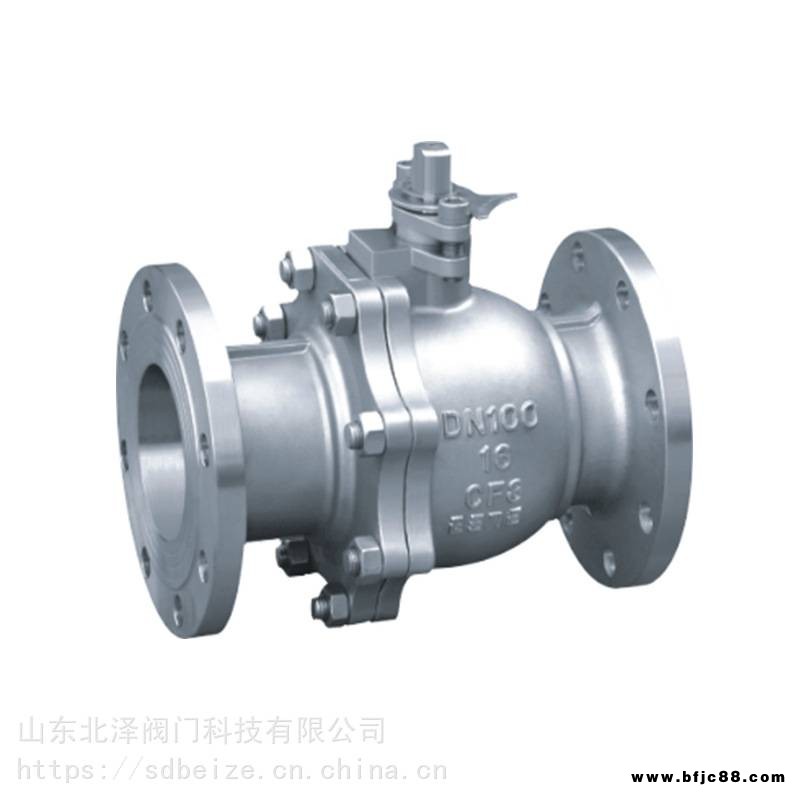

供應山東北澤閥門 Q41F不銹鋼美標球閥
美標球閥優點
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
產品性能規范
| 公稱壓力(PN) | 1.6 | 2.5 | 4.0 | 6.4 |
| 殼體試驗壓力 | 2.4 | 3.8 | 6.0 | 9.6 |
| 密封試驗(液) | 1.8 | 2.8 | 4.4 | 7.0 |
| 密封試驗(氣) | 0.5～0.7 | |||
| 適用介質 | C P R 水、油品、蒸氣 *酸類 *酸類 | |||
| 適用溫度 | ≤200℃ | |||
主要零件材料
| 名稱 | WCB類 | CF8類 | CF3類 | CF8M類 | CF3M類 | |
| 閥體左體 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 球體 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
| 閥桿 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
| 閥座 | PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion | |||||
| 閥座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 彈簧 | 3yc-7/17-49H | |||||
| O形圈 | NBR | *橡膠 | ||||
| 螺柱 | A193-B7 | A193-B8 | ||||
| 螺母 | A194-2H | A194-8 | ||||
150Lb外形尺寸和連接尺寸
| 公稱通徑NPS | 單位 | L | D | T | G | C | n-φd | W | H | |
| in | mm | |||||||||
| 1/2" | 15 | mm | 108 | 89 | 12 | 35 | 60.5 | 4-15 | 115 | 72 |
| in | 4.25 | 3.5 | 0.47 | 1.38 | 2.38 | 4-0.59 | 4.53 | 28.3 | ||
| 3/4" | 20 | mm | 117 | 98 | 12 | 43 | 70 | 4-15 | 115 | 76 |
| in | 4.61 | 3.86 | 0.47 | 1.69 | 2.76 | 4-0.59 | 4.53 | 29.9 | ||
| 1" | 25 | mm | 127 | 108 | 12 | 51 | 79.5 | 4-15 | 150 | 92 |
| in | 5 | 4.25 | 0.47 | 2 | 3.13 | 4-0.59 | 5.9 | 3.62 | ||
| 11/2" | 40 | mm | 165 | 127 | 14.3 | 73 | 98.5 | 4-16 | 200 | 123 |
| in | 6.5 | 5 | 0.56 | 2.88 | 3.88 | 4-0.62 | 7.87 | 4.84 | ||
| 2" | 50 | mm | 178 | 152 | 15.9 | 92 | 120.5 | 4-19 | 200 | 132 |
| in | 7 | 6.00 | 0.625 | 3.62 | 4.75 | 4-0.75 | 7.87 | 5.20 | ||
| 21/2" | 65 | mm | 190 | 178 | 17.5 | 105 | 139.5 | 4-19 | 320 | 164 |
| in | 7.5 | 7 | 0.69 | 4.12 | 5.5. | 4-0.75 | 12.6 | 6.45 | ||
| 3" | 80 | mm | 203 | 190 | 19.1 | 127 | 152.4 | 4-19 | 320 | 173 |
| in | 8 | 7.50 | 0.75 | 5 | 6 | 4-0.75 | 12.6 | 6.8 | ||
| 4" | 100 | mm | 229 | 229 | 23.9 | 157 | 190.5 | 8-19 | 450 | 210 |
| in | 9 | 9 | 0.94 | 6.19 | 7.5 | 8-0.75 | 17.72 | 8.26 | ||
| 6" | 150 | mm | 394 | 279 | 26 | 216 | 241.5 | 8-22 | 8000 | 288 |
| in | 15.5 | 10.98 | 1.02 | 8.5 | 9.50 | 8-0.88 | 31.5 | 1.34 | ||
| 8" | 200 | mm | 457 | 343 | 29 | 270 | 298.5 | 8-22 | 1120 | 374 |
| in | 18.00 | 13.50 | 1.12 | 10.62 | 11.75 | 8-0.88 | 44.10 | 14.72 | ||
| 10" | 250 | mm | 533 | 406 | 31 | 324 | 362 | 12-25 | 1420 | 366 |
| in | 20.98 | 16 | 1.2 | 12.75 | 14.75 | 12-1 | 55.12 | 14.40 | ||
| 12" | 300 | mm | 610 | 483 | 32 | 381 | 432 | 12-25 | 1420 | 412 |
| in | 24 | 19 | 1.26 | 15 | 17 | 12-1 | 55.12 | 16.22 | ||
