| 產品特性 : | 襯氟 | 品牌 : | 山東北澤 |
| 型號 : | H41F46 | 材質 : | 襯氟 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 旋啟式 |
| 公稱通徑 : | DN15~350mm | 適用介質 : | 各種高腐蝕化學介質 |
| 形態 : | 球式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | DN100 |

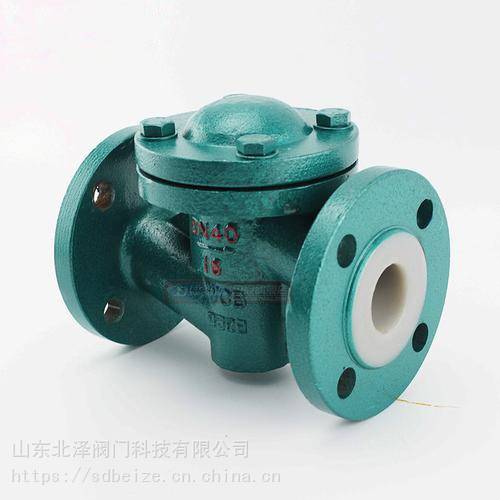

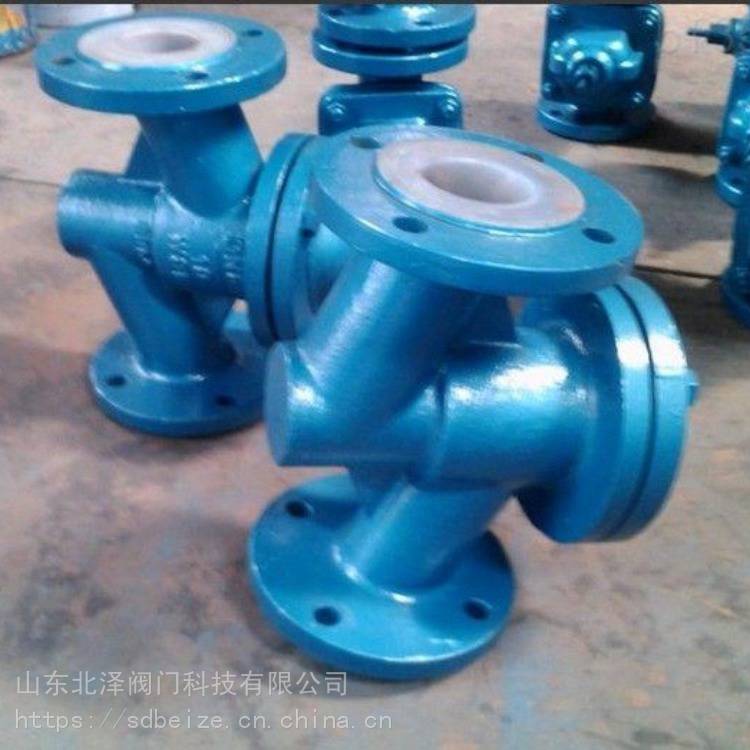

1、 簡介
襯里止回閥只是允許介質向一個方向流動，而且阻止流體倒流，通常這種閥門是自動工作的，在一個方向流動的壓力作用下， 閥瓣打開，流體反方向流動時有流體壓力和閥瓣、PTFE閥球的自重，作用于閥座，從而切斷流動。
連接形式：法蘭式、對夾式
襯里材料：FEP、PFA、GXPO等。
| 零件名稱 | 材 料 | 技術規范 | |
| 閥體 | 鑄鐵、鑄鋼、不銹鋼、內襯F46 、F4 | 設計標準 | GB12236 |
| 閥瓣 | 鑄鋼、不銹鋼、內外襯F46 、F4 | 結構長度 | GB12221 |
| 閥蓋 | 灰鑄鋼、鑄鋼、不銹鋼、內襯F46 、F4 | 法蘭標準 | JB/T79-78 |
| 墊圈 | F4 | GB9113.1-26 | |
| 檢驗試驗 | GB/T13927 | ||
2、結構圖
3、連接尺寸表
PN：1.0MPa
