| 產品特性 : | 蝶式止回閥 | 品牌 : | 山東北澤 |
| 型號 : | HH49X | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 種類 : | 微阻緩閉蝶式 | 結構形式 : | 升降式 |
| 公稱通徑 : | DN200~1000 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | PN25 |

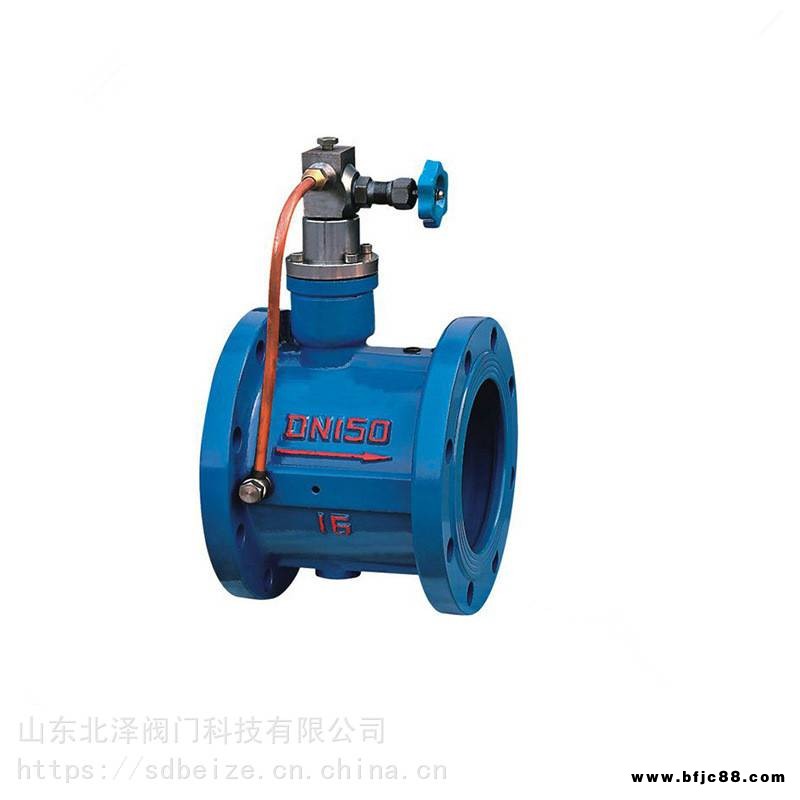

供應山東北澤HH49X微阻緩閉蝶式止回閥
HH49X微阻緩閉蝶式止回閥用途及特點
微阻緩閉蝶式止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除*壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城巿排污的產品。
止回閥型號：HH49X | 止回閥公稱通徑：200MM-1200MM | 止回閥使用壓力：1.6MPA -10MPA |
止回閥連接方式：法蘭連接 | 止回閥形式：自動 | 止回閥主要功能：防止介質回流和水錘 |
止回閥使用介質：水工業管道 | 止回閥材質： HT200鑄鐵 WCB碳鋼 | 止回閥標準：機械部標準或定做非標 |
微阻緩閉蝶式止回閥主要零部件材料
零件名稱 | 閥體 | 蝶板 | 密封圈 | 閥桿 | 填料 |
材料 | 灰鑄鐵、碳鋼 | 灰鑄鐵、碳鋼、球墨鑄鐵 | 氯丁橡膠、丁*耐油橡膠 | 不銹鋼 | 聚四*** |

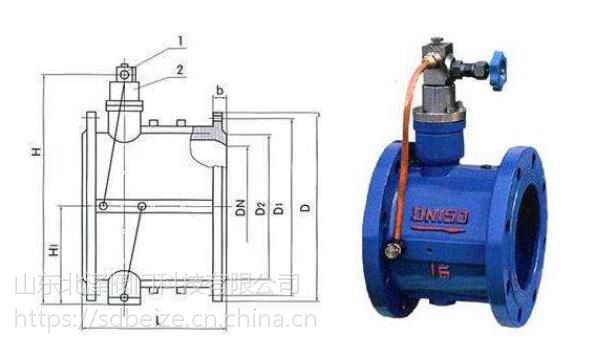

微阻緩閉蝶式止回閥主要外形尺寸
通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
B2 | 600 | 700 | 740 | 800 | 870 | 920 | 1000 | 1250 | 1360 | 1480 | 1580 | 1700 | 1950 | 2175 |
