| 產品特性 : | 對夾 | 品牌 : | 山東北澤 |
| 型號 : | H76H | 材質 : | 不銹鋼 |
| 連接形式 : | 對夾 | 加工定制 : | 否 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 旋啟式 |
| 公稱通徑 : | DN50~1200 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | PN25 |

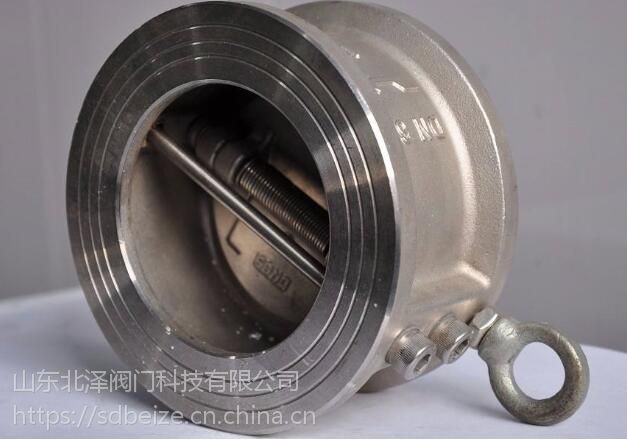

供應山東北澤H76H對夾雙瓣止回閥
概述
H76對夾雙瓣止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
特點
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
執行標準
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82

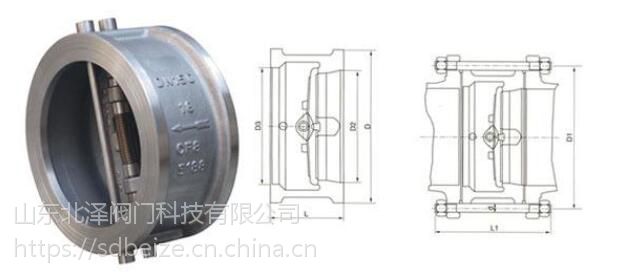

結構示意圖
| 主要 零件 材料 | 閥體 | WCB(A105) | ZG1Cr18Ni9Ti | CFB(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316M) |
| 閥擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M | |
| 目軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | ZG1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | |
| 適用工況 | 適用介質 | 水、油品、蒸汽、 等 | *酸等腐蝕性介質 | 強氧化性 介質 | *酸等腐蝕性介質 | 尿素等腐 蝕性介質 | ||
| 適用溫度(℃) | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
主要尺寸及重量
| 公稱壓力 PNMPa | 公稱通徑 DNmm | 尺寸(mm) | 重量 (Kg) | 配管法蘭(供參考) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D3 | D2 | 螺栓孔中心 圓直徑D1 | 螺栓 數量 | 螺栓直徑 d | 螺栓 長度 Ll | |||
| PN1.0MPa | 50 | 60 | 108 | 56 | 51 | 2 | 125 | 4 | M16 | 150 |
| 65 | 67 | 128 | 73 | 65 | 3 | 145 | 4 | M16 | 155 | |
| 80 | 73 | 142 | 88 | 80 | 4 | 160 | 8 | M16 | 160 | |
| 100 | 73 | 162 | 108 | 102 | 6 | 180 | 8 | M16 | 165 | |
| 125 | 86 | 192 | 132 | 127 | 8 | 210 | 8 | M16 | 180 | |
| 150 | 98 | 218 | 160 | 152 | 13 | 240 | 8 | M20 | 205 | |
| 200 | 127 | 273 | 210 | 203 | 24 | 295 | 8 | M20 | 235 | |
| 250 | 146 | 328 | 266 | 254 | 37 | 350 | 12 | M20 | 255 | |
| 300 | 181 | 378 | 310 | 305 | 50 | 400 | 12 | M20 | 290 | |
| 350 | 184 | 438 | 355 | 350 | 76 | 460 | 16 | M20 | 295 | |
| 400 | 191 | 489 | 405 | 400 | 110 | 515 | 16 | M24 | 310 | |
| 450 | 203 | 539 | 455 | 450 | 135 | 565 | 20 | M24 | 325 | |
| 500 | 219 | 594 | 505 | 500 | 158 | 620 | 20 | M24 | 345 | |
| 600 | 222 | 696 | 605 | 600 | 320 | 725 | 20 | M27 | 355 | |
| 700 | 305 | 811 | 700 | 675 | 380 | 840 | 24 | M27 | 440 | |
| 800 | 305 | 918 | 800 | 796 | 560 | 950 | 24 | M30 | 450 | |
| 900 | 368 | 1018 | 903 | 898 | 640 | 1050 | 28 | M30 | 520 | |
| 1000 | 432 | 1124 | 1055 | 1050 | 900 | 1160 | 28 | M33 | 590 | |
| 1200 | 524 | 1340 | 1205 | 1200 | 1400 | 1380 | 32 | M36 | 695 | |
| PN1.6MPa | 50 | 600 | 108 | 56 | 51 | 2 | 125 | 4 | M16 | 150 |
| 65 | 67 | 128 | 73 | 65 | 3 | 145 | 4 | M16 | 155 | |
| 80 | 73 | 142 | 88 | 80 | 4 | 160 | 8 | M16 | 160 | |
主要尺寸及重量
| 公稱壓力 PN MPa | 公稱 通徑 | 尺寸(mm) | 重量 (Kg) | 配管法蘭(供參考) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D3 | D2 | 累栓孔中心 圓直徑D1 | 螺栓 數量 | 螺栓 直徑 | 螺栓 長度Ll | |||
| PN1.6MPa | 100 | 73 | 162 | 108 | 102 | 6 | 180 | 8 | M16 | 165 |
| 125 | 86 | 192 | 132 | 127 | 8 | 210 | 8 | M16 | 180 | |
| 150 | 98 | 218 | 160 | 152 | 13 | 240 | 8 | M20 | 205 | |
| 200 | 127 | 273 | 210 | 203 | 24 | 295 | 12 | M20 | 235 | |
| 250 | 146 | 329 | 266 | 254 | 39 | 355 | 12 | M24 | 265 | |
| 300 | 181 | 384 | 310 | 305 | 50 | 410 | 12 | M24 | 305 | |
| 350 | 184 | 444 | 355 | 350 | 76 | 470 | 16 | M24 | 310 | |
| 400 | 191 | 496 | 405 | 400 | 110 | 525 | 16 | M27 | 330 | |
| 450 | 203 | 556 | 455 | 450 | 135 | 585 | 20 | M27 | 345 | |
| 500 | 219 | 618 | 505 | 500 | 158 | 650 | 20 | M30 | 370 | |
| 600 | 222 | 732 | 605 | 600 | 320 | 770 | 20 | M33 | 380 | |
| 700 | 305 | 802 | 700 | 695 | 380 | 840 | 24 | M33 | 470 | |
| 800 | 305 | 912 | 800 | 796 | 560 | 950 | 24 | M36 | 475 | |
| 900 | 368 | 1012 | 903 | 898 | 640 | 1050 | 28 | M36 | 545 | |
| 1000 | 432 | 1126 | 1055 | 1050 | 900 | 1170 | 28 | M39 | 620 | |
| 1200 | 524 | 1340 | 1205 | 1200 | 1400 | 1390 | 32 | M45 | 735 | |
| PN2.5MPa | 50 | 60 | 108 | 56 | 51 | 2 | 125 | 4 | M16 | 150 |
| 65 | 67 | 128 | 73 | 65 | 3 | 145 | 8 | M16 | 160 | |
| 80 | 73 | 142 | 88 | 80 | 4 | 160 | 8 | M16 | 170 | |
| 100 | 73 | 168 | 108 | 102 | 6 | 190 | 8 | M20 | 180 | |
| 125 | 86 | 194 | 132 | 127 | 8 | 220 | 8 | M24 | 205 | |
| 150 | 98 | 224 | 160 | 152 | 14 | 250 | 8 | M24 | 220 | |
| 200 | 127 | 284 | 210 | 203 | 27 | 310 | 12 | M24 | 255 | |
| 250 | 146 | 341 | 266 | 254 | 42 | 370 | 12 | M27 | 285 | |
| 300 | 181 | 401 | 310 | 305 | 54 | 430 | 16 | M27 | 325 | |
| 350 | 184 | 458 | 355 | 350 | 86 | 490 | 16 | M30 | 340 | |
| 400 | 191 | 515 | 405 | 40 | 120 | 550 | 16 | M33 | 360 | |
| 450 | 203 | 565 | 455 | 450 | 148 | 600 | 20 | M33 | 375 | |
| 500 | 219 | 622 | 505 | 500 | 165 | 660 | 20 | M33 | 395 | |
| 600 | 222 | 732 | 605 | 600 | 340 | 770 | 20 | M36 | 410 | |
| 700 | 305 | 831 | 700 | 695 | 400 | 875 | 24 | M39 | 500 | |
| 800 | 305 | 942 | 800 | 796 | 580 | 990 | 24 | M45 | 520 | |
| 900 | 368 | 1040 | 903 | 898 | 660 | 1090 | 28 | M45 | 590 | |
| 1000 | 432 | 1155 | 1055 | 1050 | 960 | 1210 | 28 | M52 | 675 | |
| 1200 | 524 | 1365 | 1205 | 1200 | 1440 | 1420 | 32 | M52 | 790 | |
