| 產品特性 : | 高溫高壓 | 品牌 : | 山東北澤 |
| 型號 : | H64Y | 材質 : | 合金鋼 |
| 連接形式 : | 焊接 | 加工定制 : | 是 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 旋啟式 |
| 公稱通徑 : | 10~100 | 適用介質 : | 蒸汽 |
| 形態 : | 針式 | 壓力環境 : | 高壓 |
| 標準 : | 美標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 高溫 |
| 類型(通道位置) : | 二通式 | 規格 : | PN100 |

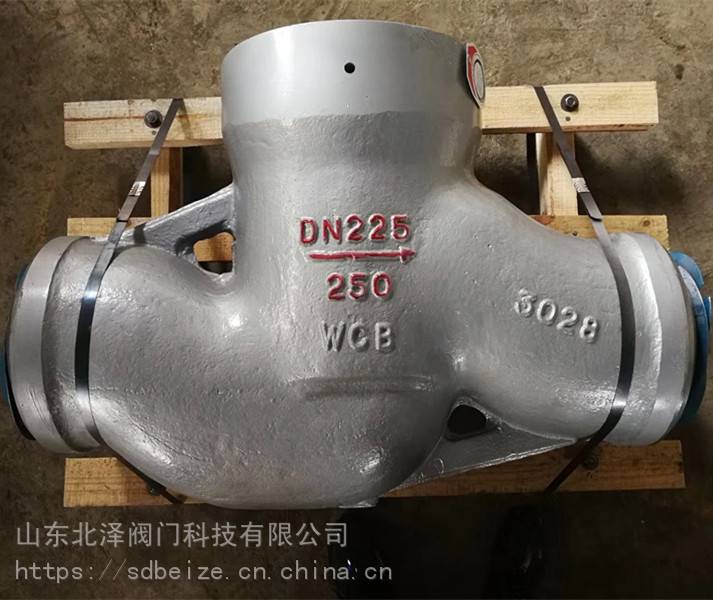

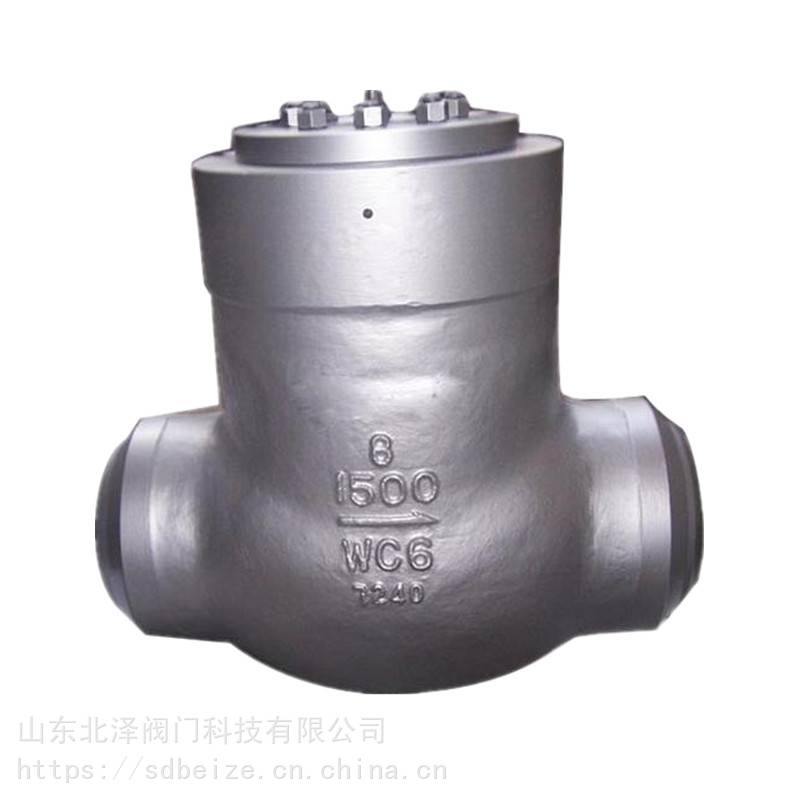

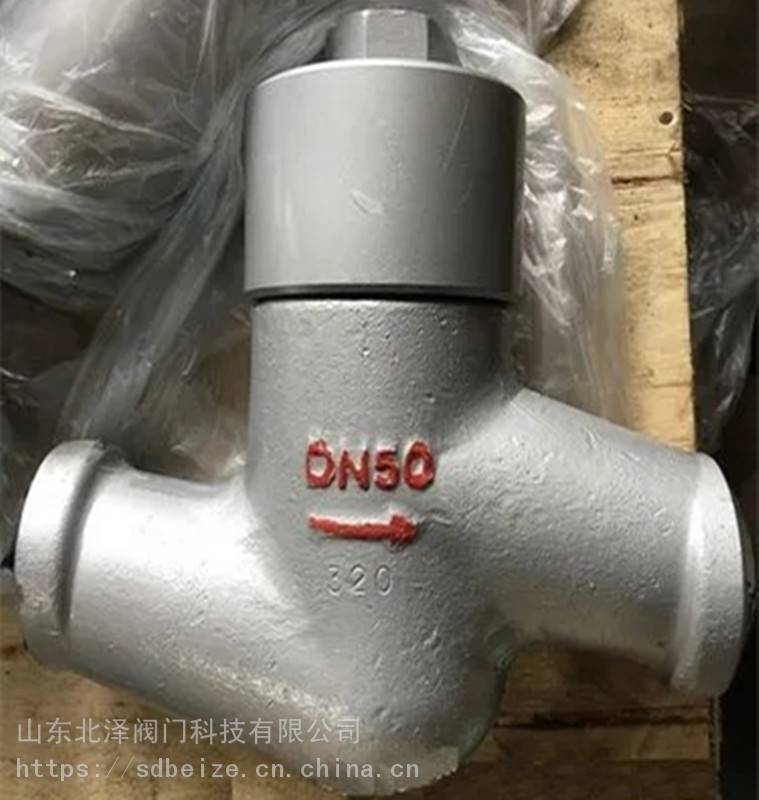

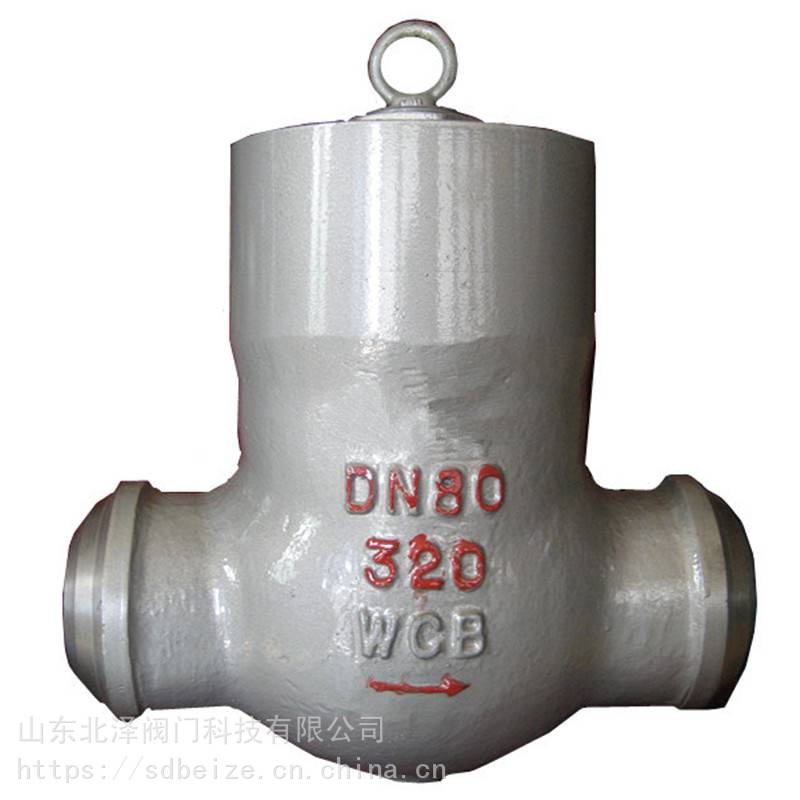

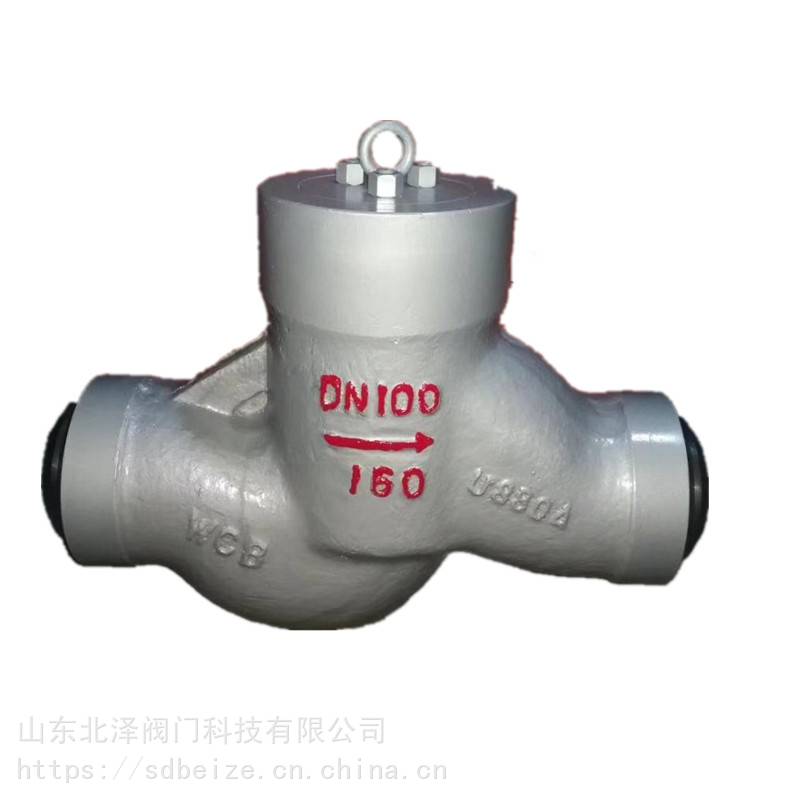

高溫高壓焊接電站止回閥H61Y?
產品概述 產品名稱：電站止回閥
產品型號：H61Y H64Y
常用材質：鑄鋼、鉻鉬鋼等
產品規格：DN10~DN100
壓? ? ? 力：10MPa~32MPa
適用介質：水、蒸汽、油品等。
使用溫度：≤550℃
H61Y H64Y高溫高壓止回閥產片描述
電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS?E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。
執行標準
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595? API598 GB9131?標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME?B16.25? ANSIB16.25標準規定或按用戶配管尺寸要求。性能規范
-
公稱壓力PN（MPa） 試驗壓力Ps（MPa） 工作壓力 工作溫度（度） 適用介質 強度 密封（液） P54 P55 P57 10.0 15.0 11.0 ≤425 水、蒸氣、油品 16.0 24.0 17.6 20.0 30.0 22.0 25.0 37.5 27.5 32.0 48.0 36.0 P5410 30.0 22.0 10 ≤540 蒸汽 P5414 37.5 27.5 14 P5417 48.0 36.0 17 P5510 37.5 27.5 10 ≤550 P5514 48.0 36.0 14 P5517 53.0 39.0 17 P5710 48.0 36.0 10 ≤570 P5714 55.0 40.0 14 P5717 60.0 44.0 17 主要零件材料
-
零件材料 材料牌號 閥體 WCB WC1 WC6 WC9 閥座 25 15CrMoA 12Cr1MoVA 閥瓣 WCB WC1 WC6 WC9 搖桿 WCB WC1 WC6 WC9 閥蓋 25 15CrMoA 12Cr1MoVA 密封環 1Cr17Ni2 20CrMo1VA 密封環 S軟鋼（增強柔性石墨） S軟鋼 F軟鋼
