| 產品特性 : | 陶瓷閥 | 品牌 : | 山東北澤 |
| 型號 : | H72TC | 材質 : | 陶瓷 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 升降式 |
| 公稱通徑 : | DN50~600 | 適用介質 : | 灰渣、渣水混合物等 |
| 形態 : | 旋轉式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 | 規格 : | PN10~40 |
公稱通徑：D50~600mm
公稱壓力：PN1.0~4.0MPa
適用溫度：≤200℃
材質：碳鋼、不銹鋼等
介質：灰渣、渣水混合物等
廣泛應用：電力、石化、冶金、建材等工藝控制系統
該系列閥門使用于電廠干灰系統倉泵的進出料門，也可用于礦山、化工等各類有磨損的干灰、水渣等介質管道的止回裝置。公稱壓力 1.0MPa，適應溫度≤200℃。
本閥門閉后任何方向全部密封。閥體閥蓋采用WCB鑄鋼件或不銹鋼鑄件。密封面采用硬密封件。
本閥料口耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。

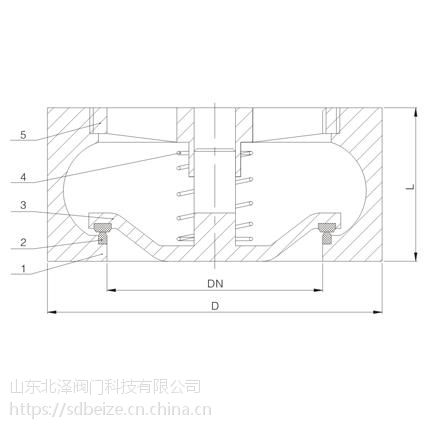

主要零部件材料
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | WCB |
| 2 | 閥座 | 結構陶瓷 |
| 3 | 閥瓣 | WCB 復合結構陶瓷 |
| 4 | 彈簧 | Ocr18NI10 |
| 5 | 閥蓋 | WCB |
| 設計與制造 | GB/T 12224 | |
| 連接端尺寸 | 結構長度 | GB/T 12221 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | GB/T 9092 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | Gb/T 12230 | |
| 標志 | Gb/T 12220 | |
| 供貨 | Gb/T 12252 | |
主要外形和連接尺寸
| DN | L | D |
| 50 | 43 | 100 |
| 65 | 46 | 120 |
| 80 | 46 | 135 |
| 100 | 52 | 155 |
| 125 | 56 | 185 |
| 150 | 56 | 210 |
| 200 | 60 | 265 |
| 250 | 68 | 320 |
| 300 | 78 | 375 |
| 350 | 78 | 435 |
| 400 | 102 | 485 |
| 450 | 114 | 545 |
| 500 | 127 | 608 |
| 600 | 154 | 718 |
