| 品牌 : | 山東北澤 | 型號 : | H42F46 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 否 | 種類 : | NRVG靜音式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN25~150 |
| 適用介質 : | 各種高腐蝕化學介質 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | PN16 |

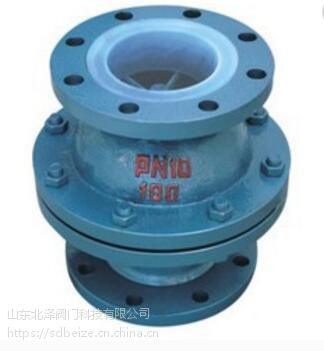

H42F46立式襯氟止回閥概述：
H42F46立式止回閥FEP（F46）、PCTFE（F3）襯氟立式止回閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。作用：防止介質倒流。
H42F46立式襯氟止回閥標準:
技術規范 | |
設計標準 | GB/T 12235 |
結構長度 | GB/T 12221 |
法蘭標準 | JB/T 79.1-1994 |
GB/T 9113.1-2000 | |
檢驗試驗 | GB/T 13927-92 |
H42F46立式襯氟止回閥主要零件及材料:
零件名稱 | 材料 |
上下閥體 | 鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
閥瓣 | 優碳鋼、不銹銅、襯F46、F3 |
墊圈 | F4、F46 |
H42F46立式襯氟止回閥主要外型及連接尺寸:
公稱通徑DN | PN1.0(MPa)主要外形尺寸和連接尺寸(mm) | 重量Kg | ||||||||
L | D | D1 | D2 | f | b | Z-φd | B | H | ||
25 | 152 | 100 | 75 | 60 | 3 | 14 | 4-φ12 | 130 | 76 | 6 |
32 | 152 | 120 | 90 | 70 | 3 | 16 | 4-φ14 | 140 | 76 | 8 |
40 | 178 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 160 | 89 | 10 |
50 | 178 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 170 | 89 | 14 |
65 | 190 | 160 | 130 | 110 | 3.5 | 18 | 4-φ14 | 200 | 95 | 18 |
80 | 203 | 185 | 150 | 125 | 3.5 | 18 | 4-φ18 | 220 | 101 | 21 |
100 | 267 | 205 | 170 | 145 | 4 | 20 | 4-φ18 | 240 | 133 | 40 |
125 | 305 | 235 | 200 | 175 | 4 | 20 | 8-φ8 | 280 | 152 | 70 |
150 | 394 | 260 | 225 | 200 | 4 | 20 | 8-φ18 | 315 | 197 | 90 |
H42F46立式襯氟止回閥主要外型及連接尺寸:
DN | PN1.6(MPa)主要外形尺寸和連接尺寸(mm) | |||||||||
L | D | D1 | D2 | f | b | Z-φd | B | H | ||
25 | 152 | 115 | 85 | 65 | 3 | 16 | 4-φ14 | 130 | 76 | 7 |
32 | 152 | 135 | 100 | 70 | 3 | 18 | 4-φ18 | 140 | 76 | 9 |
40 | 178 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 89 | 12 |
50 | 178 | 160 | 125 | 100 | 3 | 18 | 4-φ18 | 170 | 89 | 15 |
65 | 190 | 180 | 145 | 120 | 3.5 | 20 | 4-φ18 | 200 | 95 | 20 |
80 | 203 | 195 | 160 | 135 | 3.5 | 20 | 4-φ18 | 220 | 101 | 24 |
100 | 267 | 215 | 180 | 155 | 4 | 22 | 8-φ18 | 240 | 133 | 44 |
125 | 305 | 245 | 210 | 185 | 4 | 24 | 8-φ18 | 280 | 152 | 75 |
150 | 394 | 280 | 240 | 210 | 4 | 24 | 8-φ23 | 315 | 197 | 95 |
H42F46立式襯氟止回閥產品訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
