| 產品特性 : | 電動調節閥 | 品牌 : | 山東北澤 |
| 型號 : | ZAZM | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 公稱通徑 : | DN25~200 | 適用介質 : | 水、蒸汽、油品、空氣、其他 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 配件 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
| 密封形式 : | 硬密封型 | 規格 : | PN40 |
供應ZAZM電動套筒調節閥，山東北澤電動調節閥

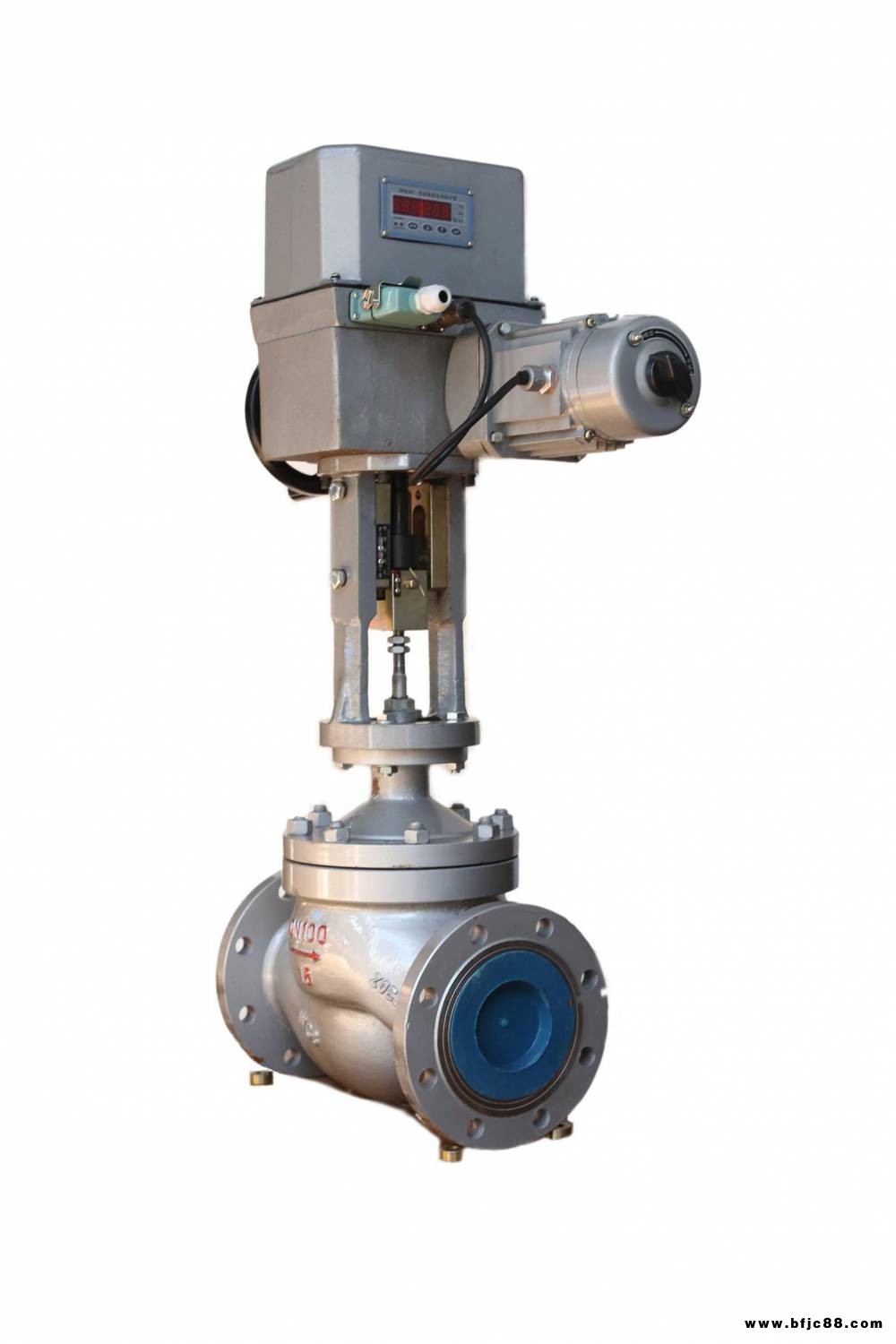

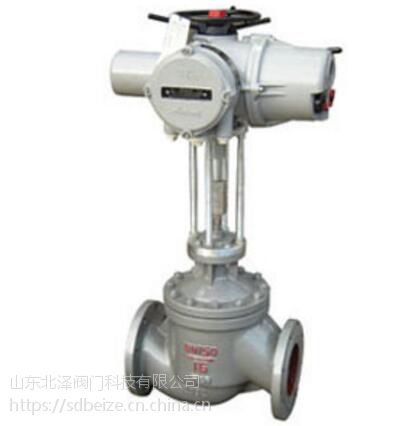

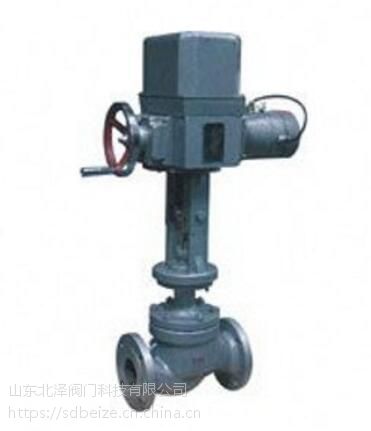

ZAZM電動套筒調節閥 產品說明
ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
ZAZM電動套筒調節閥 技術參數
| 公稱通徑DN（mm） | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
| 0.6 | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
| 流量特性 | 直線、等百分比 | |||||||
| 公稱壓力PN（MPa） | 1.6，4.0，6.4 | |||||||
| 連接型式 | 法蘭連接：PN1.6按JB79-59標準 | |||||||
| 配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-410 | |||||
| 出抽推力（N） | 4000 | 6400 | 6400 | |||||
| 行程L（mm） | 16 | 25 | 40 | 60 | ||||
| 全行程時間（S） | 12.5 | 20 | 32 | 40 | ||||
| 作用方式 | 電開式（K）常用；電關式（B） | |||||||
| 輸入信號 | 0~10mA 4~20mA DC | |||||||
| 供電電源 | 220V；50~60Hz | |||||||
| 固有可調比R | 30：1 | |||||||
ZAZM電動套筒調節閥 材料適用溫度
| 閥體材料 | 材料牌號 | 公稱壓力（MPa） | 適用溫度范圍（℃） | |
|---|---|---|---|---|
| 常溫型 | 熱片型 | |||
| 鑄鋼 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
| 鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
ZAZM電動套筒調節閥 性能參數
| 項目 | 技術性能指標 |
|---|---|
| 基本誤差% | ≤±5 |
| 回差% | ≤3 |
| 死區% | ≤5 |
| 泄漏量 | 0.01%×閥額定容量 |
| 額定流量系數誤差% | ≤±10 |
ZAZM電動套筒調節閥 連接尺寸
| 公稱通徑DN（mm） | A×B | L | H | H1 | |||
|---|---|---|---|---|---|---|---|
| 1.6 | 4.0 | 6.4 | 常溫型 | 散熱型 | |||
| 25 | 230×460 | 184 | 197 | 210 | 668 | 819 | 75 |
| 40 | 222 | 235 | 251 | 684 | 835 | 95 | |
| 50 | 254 | 267 | 286 | 684 | 835 | 98 | |
| 80 | 230×530 | 298 | 317 | 337 | 785 | 946 | 130 |
| 100 | 352 | 368 | 394 | 795 | 946 | 156 | |
| 125 | 260×630 | 451 | 473 | 508 | 945 | 1160 | 208 |
| 150 | 600 | 615 | 650 | 945 | 1160 | 250 | |
| 200 | 650 | 670 | 690 | 1050 | 1320 | 265 | |
| 300 | 740 | 770 | 800 | 1145 | 1380 | 295 | |
