| 品牌 : | 賽世達 |
主要零件材料 1 閥體 WCB CF8 CF8M CF3M 2 閥座，重慶自力式調節閥廠家供應，重慶自力式調節閥廠家供應、套筒 304 304 316 316L 3 閥芯 304 304 316 316L 結構圖2 4 墊片 聚四氟乙烯(PTFE) 5 導向套 304 304 316 316L 6 支座 304 304 316 316L 7 閥蓋 304 304 316 316L 8 底盤 304 304 316 316L 9 彈簧 65Mn 304 316 316L 10 填料 聚四氟乙烯(PTFE)/柔性石墨 11 螺母 304 304 316 316L 12 執行器 25#(特殊要求可訂做) 主要性能指標 設定值偏差 ±8% 允許泄露量 (在規定實驗條件下) 硬密封 4×0.01%閥額定容量 軟密封 DN15～50 DN65～125 DN150～250 10氣泡/min 20氣泡/min 40氣泡/min 允許工作溫度 公稱通徑 15～125mm 150～250mm 密封型式 硬密封 ≤150℃ ≤140℃ 冷卻罐≤200℃ 冷卻罐和加長件≤200℃ 冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※ 軟密封 ≤150℃

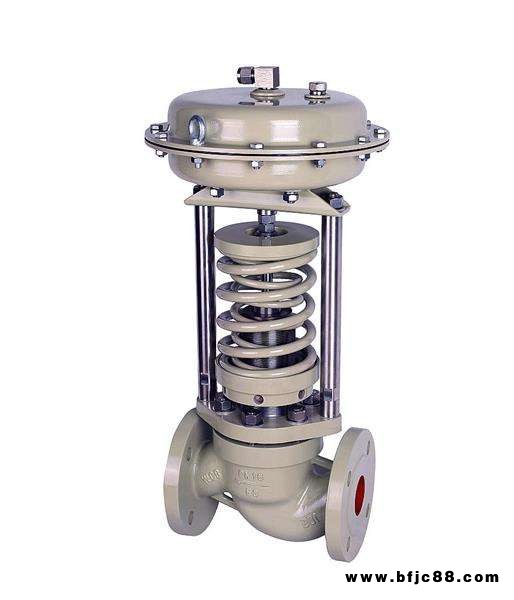

額定流量系數、噪音衡量系數、允許壓差 公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數KvS 7 11 20 30 48 75 120 190 300 480 760 1100 1750 噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2 允許壓差(Mpa) PN16 1.6 1.5 1.2 1,0 PN40 2.0 運行機構 自力式調節閥依靠流經閥內介質自身的數字壓力表、攝氏度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。這種自力式調節閥都利用閥輸出端的反饋信號源（數字壓力表、壓差、攝氏度）通過信號源管傳遞到運行組織驅動閥瓣改變閥門的開度，達到調節數字壓力表、流量、攝氏度的目的。這種調節閥又分為直接功用式和間接功用式兩種。
自力式調節閥直接作用式調節閥又稱為彈簧負載式調節閥，其結構內有彈性元件：如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。 間接作用 間接作用式調節閥，增加了一個指揮器（先導閥）它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。 如果是壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構。 如果是流量調節閥，閥的出口處就有一個孔板（或者是其他阻力裝置）由孔板兩端取出壓差信號引入執行機構。 如果是溫度調節閥，閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。
