| 類型 : | 螺桿泵 | 品牌 : | 帕姆泵 |
| 型號 : | W6.4ZK-75Z1M1W73 | 材質 : | 鑄鐵 |
| 驅動方式 : | 電動 | 性能 : | 自動 |
| 輸送介質 : | 油泵 | 泵軸位置 : | 臥式 |
| 葉輪數目 : | 單級 | 流量 : | 130 |
| 揚程 : | 360 | 轉速 : | 950 |
| 吸入口徑 : | 150 | 排出口徑 : | 150 |
| 效率 : | 65 | 輸出流量 : | 130 |
| 重量 : | 680 | 電壓 : | 380 |
| 功率 : | 28.5 | 用途 : | 增壓泵 |

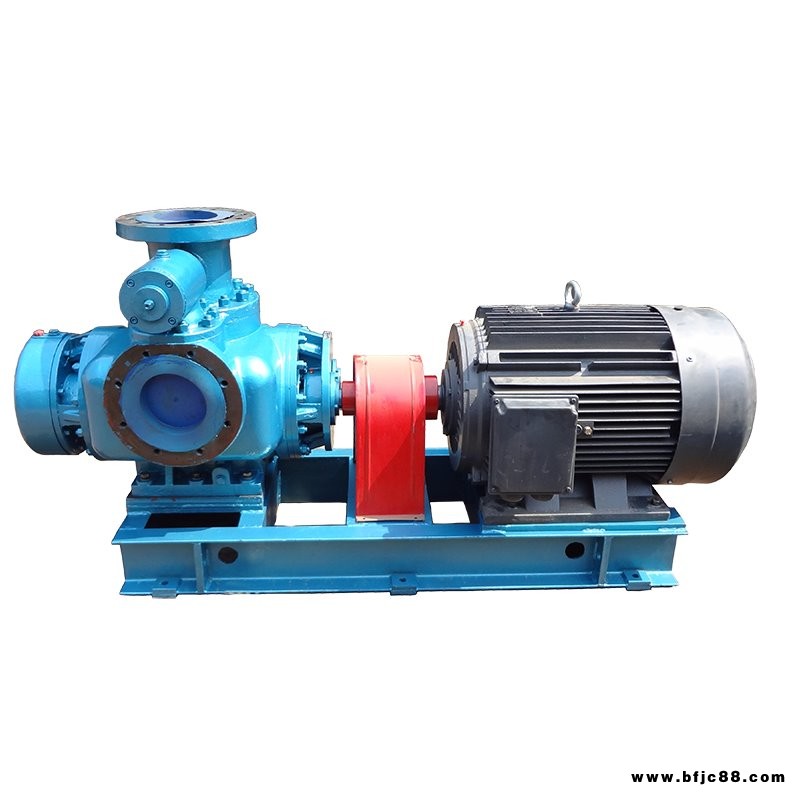

樹脂輸送雙螺桿泵 W6.4ZK-75Z1M1W73 螺旋套特殊材質 耐磨 流量大噪音低
一、雙螺桿泵的特點
? ? 雙螺桿泵可以無攪動無脈動平平穩地輸送各種介質，由于泵體結構保證泵的工作元件內始終存有泵送液體作為密封液體，所有的泵有很強的自吸能力，且能汽液混輸。 雙螺桿泵的特殊設計保證了泵有高的吸入性能即很小的NPSHr 值。
? ? 雙螺桿泵采用獨立潤滑的外置軸承允許輸送各種非潤滑性介質。 雙螺桿泵采用同步齒輪傳動轉動零件互不接觸即使短時間干轉也沒有危險( 1~2min)。 臥式立式帶加熱套等各種結構型式齊全可以輸送各種清潔的不含固體顆粒的低粘度或高粘度介質先用正確的材質甚至可以輸送許多腐蝕性介質。
二、雙螺桿泵性能范圍
? ? 可輸送各種不含固體顆粒的介質。 介質粘度1-1500mm2/s 降低轉速粘度可到3-106mm2/s。 壓力范圍4.0MPa。 流量范圍1-2000m3/h。 溫度范圍-15 -280。
?
雙螺桿泵的結構特點
??? 雙螺桿泵是外嚙合的螺桿泵，它利用相互嚙合，互不接觸的兩根螺桿來抽送液體。
??? 雙螺桿泵作為一種容積式泵，泵內吸入室應與排出室嚴密地隔開。因此，泵體與螺桿外圓表面及螺桿與螺桿間隙應盡可能小些。同時螺桿與泵體、螺桿與螺桿間又相互形成密封腔，保證密閉，否則就可能有液體從間隙中倒流回去。
??? 雙螺桿泵可分為內置軸承和外置軸承兩種形式。在內置軸承的結構型式中軸承由輸送物進行潤滑。外置軸承結構的雙螺桿泵工作腔同軸承是分開的。由于這種泵的結構和螺桿間存在的側間隙，它可以輸送非潤滑性介質。此外，調整同步齒輪使得螺桿不接觸，同時將輸出扭矩的一半傳給從動螺桿。正如所有螺桿泵一樣，外置軸承式雙螺桿泵也有自吸能力，而且多數泵輸送元件本身都是雙吸對稱布置，可消除軸向力，也有很大的吸高。
? ?
??? 雙螺桿泵的特點：
??? 無攪拌、無脈動、平穩的輸送各種介質，由于泵體結構保證泵的工作元件內始終存有泵送液體作為密封液體，所有的泵有很強的自吸能力，且能汽液混輸。
??? 泵的特殊設計保證了泵有高的吸入性能即很小的 NPSHr 值。
??? 采用獨立潤滑的外置軸承，允許輸送各種非潤滑性介質。
??? 臥式、立式、帶加熱套等各種結構型式齊全，可以輸送各種清潔的不含固體顆粒的低粘度或高粘度介質，選用正確的材質，甚至可以輸送許多腐蝕性介質。
??? 2. 雙螺桿泵的用途
??? 由雙螺桿泵的原理知道，對于外置軸承的雙螺桿泵，通過軸承定位，兩根螺桿在襯套中互不接觸，齒側之間保持恒定的間隙（其間隙值由工況及泵本身規格決定），螺桿外圓與襯套內圓面也保持恒定的間隙不變。兩根螺桿的傳動由同步齒輪完成。齒輪箱中有獨立的潤滑，與泵工作腔隔開。這種結構的優點大大拓寬了雙螺桿泵的使用范圍，即：除了輸送潤滑性良好的介質外，還可輸送大量的非潤滑性介質，各種粘度（ 高粘度可達 3*106mm/s ）的介質以及具有腐蝕性（酸、堿等性質），磨蝕性的液體。
??? 雙螺桿泵由于其恒定間隙的存在以及型線上的特點，其屬于非密封型容積泵，因此除了輸送純液體外，還可輸送氣體和液體的混合物，即汽液混輸，這也是雙螺桿泵非常獨特的優點之一。
??? 雙螺桿泵由于結構的獨特設計，可以自吸而無須專門的自吸裝置，而且由于軸向輸送軸流速度較小而具備很強的吸上能力即很小的 NPSHr 值。
??? 雙螺桿泵還可干轉。由于運動部件在工作時互不接觸，因此短時的干轉不會破壞泵元件，這種特點給自動控制的流程提供了極大的方便，但干運轉時間受多種因素限制，一般很短。
??? 另外雙螺桿泵在輸送過程中無剪切，無乳化作用，因此不會破壞分子鏈結構和工況流程中所形成的特定的流體性質，并且由于傳動依靠同步齒輪，泵運轉噪音低，振動小，工作平穩。螺桿泵(螺桿輸送泵)拆卸、組裝及調整的要求是什么
????拆卸軸封、軸承鎖母，用力要輕，防止損壞絲扣；拆卸軸承盒與泵體的聯接螺栓，拆內端蓋，然后可以抽螺桿，抽螺桿要用專用工具，將三只或二只螺桿同時抽出。
??? 組裝及調整時，螺桿端面與端蓋相接觸部分、螺桿與軸承套間，組裝前要加一點潤滑油，防止組裝過程中手盤車時，這些部位干摩擦；緊固外端蓋、軸承盒與泵體的聯接螺栓，要對稱操作，用力要均勻，邊緊邊盤動螺桿，當緊固后盤車費勁時，要松掉螺栓重新緊固
?? 雙螺桿泵(高溫雙螺桿泵,大流量雙螺桿泵)的選型包括性能參數的選擇和泵結構型式的選擇，泵結構型式的選擇參見雙螺桿泵的結構形式介紹。
性能參數的選擇：
??? 1. 流量 Q ：
??? 作為容積式泵，影響雙螺桿泵流量的因素主要有轉速 n ，壓力 p ，以及介質的粘度 v 。
??? 1.1 轉速 n 的影響：
??? 螺桿泵(高溫雙螺桿泵,大流量雙螺桿泵)在工作時，兩螺桿及襯套之間形成密封腔，螺桿每轉動一周便由進口向出口移出一個密封腔，即一個密封腔的體積的液體被排出去。理想狀態下，泵內部無泄漏，那么泵的流量與轉速成正比。即： Qth=n*q n---- 轉速； q---- 理論排量，即泵每轉一周所排出的液體體積； Qth---- 理論排量。
??? 1.2 壓力 △ P 的影響：
??? 雙螺桿泵(高溫雙螺桿泵,大流量雙螺桿泵)實際工作過程中，其內部存在泄漏，也稱滑移量。由于泵的密封腔有一定的間隙，且密封腔前、后存在壓差 △ P ，因此，有一部分液體回流，即存在泄漏，泄漏量用 △ Q 表示，則 Q=Qth- △ Q.顯而易見，隨著密封腔前、后壓差 △ P 升高，泄漏量 △ Q 逐漸增大。對于不同型線和結構，影響大小也各不相同。
??? 1.3 粘度 v 的影響：試想：將清水和粘稠的漿糊以相同的體積從漏斗式的容器中泄漏出去。顯然水比漿糊要泄漏得快。同理，對于雙螺桿泵，粘度大的流體比粘度小的液體的泄漏要小，泄漏量與介質粘度有一定的比例關系。綜上所述，要綜合地考慮以上各種因素，通過一系列的計算才能精確地知道泵的實際流量是否符合工況要求。
??? 2. 壓力 △ P ：
??? 與離心泵不同，雙螺桿泵的工作壓力 △ P 由出口負載決定，即出口阻力來決定。出口阻力與泵的出口處的壓力是匹配的，出口阻力越大，工作壓力也越大。若想知道壓力，則需要用流體力學的知識對出口阻力精確的計算。
??? 3. 軸功率 N ：
??? 雙螺桿泵(高溫雙螺桿泵,大流量雙螺桿泵)的軸功率分為兩部分，即： Nth---- 液壓功率，即壓力液體的能量； Nr---- 摩擦功率。
??? 對于確定的壓力和流量，其液壓功率是一定的，因此影響軸功率的因素為摩擦率 Nr 。
??? 摩擦功率是由于運動部件的摩擦而消耗的那部分功率。這些摩擦功率顯然是隨著工作壓差的增加而增加的，并且介質粘度的增加也會引起液體摩擦功率的增加。
??? 由此，泵的軸功率除了液壓功率外，其中摩擦功率隨介質粘度及工作壓力而增加，因此在選擇配套電機時，介質的粘度也是一個非常重要的參考數據。尤其在輸送高粘度介質時，需要作比較精確的計算。
??? 在計算功率后，選擇配套電機時應遵照樣本表格中所規定的有關規定。
??? N(KW) N≤10 10 < N≤50 N > 50 N > 100 K 1.5 1.25 1.15 1.1 Nm=N.K Nm---- 電機功率 N---- 軸功率 K---- 功率儲備系數
??? 4. 吸上性能的計算及選擇 ：泵(高溫雙螺桿泵,大流量雙螺桿泵)工作分為以下幾個階段：
??? 4.1 吸入，此時液體連續不斷地沿吸入管道移動；
??? 4.2 旋轉的螺桿把能量傳給工作液體；
??? 4.3 壓出，此時液體帶有克服壓出管道系統所有阻力所必需的壓力從泵中排出。
??? 以上三個階段中，最為重要的階段是必須保證泵的吸上條件，泵才能正常工作，這是泵工作的重要條件，否則就會發生氣蝕，即引起振動，噪音等問題。
??? 5. 汽蝕余量的計算：
??? 泵的汽蝕余量 NPSHr 與泵的轉速 n ，導程 h 以及泵所輸送介質的粘度 v 等因素都有關系，對我廠引進的 Bornemann 雙螺桿泵用以下公式計算： NPSHr=(1.5+0.253VF 1.84345+0.0572VF 1.55)*v 0.4146 VF---- 軸向流速， VF=n*h/60(m/s) ； n---- 轉速 (r/min) ； h---- 導程 (m) ； v---- 工作粘度 (°E) 。 由此可見，泵的 NPSHr 是隨 VF ， v 的增大而增大。因此在吸入條件不好的情況下，宜選擇小導程的雙螺桿泵。這在選型時是很重要的。
??? 5.1 裝置汽蝕余量 NPSHa 的計算，這里不再闡述。
??? 5.2 想要保持泵正常工作，即不發生汽蝕、振動等問題，必須保證以下條件： NPSHa > NPSHr 這即是泵的吸入條件。
??? 6. 雙螺桿泵(高溫雙螺桿泵,大流量雙螺桿泵)的轉速選擇：
??? 選擇不同的轉速常牽涉以下問題：
??? 6.1 通過選擇合適的泵轉速，以達到適當?shù)男阅軈?shù)如流量等。
??? 6.2 隨著粘度的不同，泵的轉速亦應有所改變。
??? 對于 Boremann 雙螺桿泵，粘度的變化是決定轉速的主要條件，隨著粘度的增大，允許轉速也越低。
??? 轉速的選擇實質也是吸上性能的問題，尤其是在高粘度的情況下，如果轉速選得過高，就會引起吸入不足，從而產生噪音和振動等問題。因此務必遵照有關原則選擇轉速。
樹脂輸送雙螺桿泵 W6.4ZK-75Z1M1W73 螺旋套特殊材質 耐磨 流量大噪音低
