| 品牌 : | 紅葉 | 規格 : | 25kg/桶 |
| 外觀 : | 流動性 | 主要用途 : | 閥門密封件環氧模具硅膠 |
| 水份 : | 1 | 尺寸 : | 多尺寸 |
| 適用范圍 : | 閥門密封件環氧模具硅膠 | 粒度 : | 1.1 |
| 耐溫 : | 250度 | 粘度 : | 1萬-2萬 |
| 脫色率 : | 1% | 孔徑 : | 細孔硅膠 |
| 保質期 : | 18個月 | 產地 : | 深圳 |

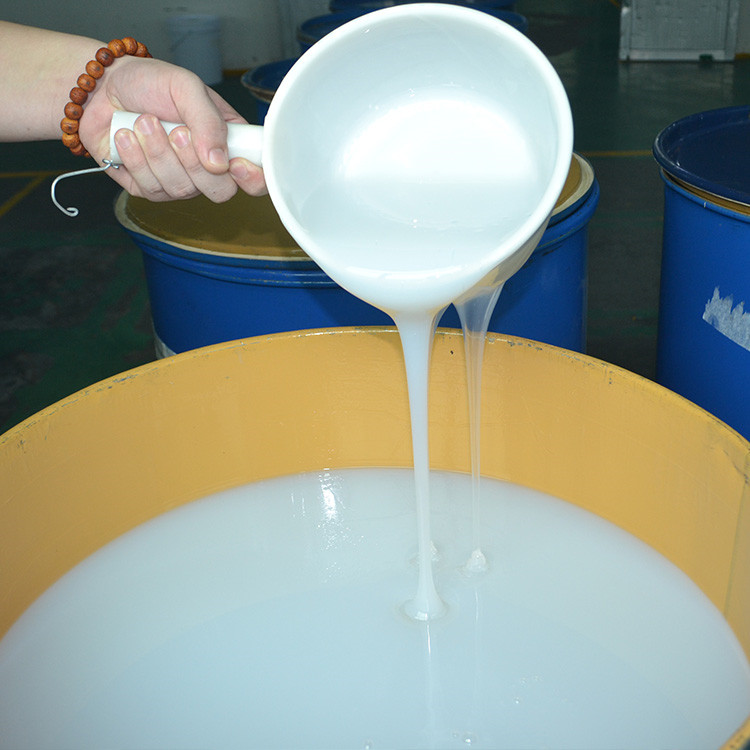

一、環保液體硅膠 閥門密封件環氧模具硅膠?模具硅膠?特性：
本產品是雙組分加成型液體硅橡膠，具有尺寸穩定性好、脫模性好的優點，耐熱可達250°C以上；
二、環保液體硅膠 閥門密封件環氧模具硅膠?模具硅膠?用途：
1、模具類：蛋糕模具、水晶鉆模具、樹脂鉆模具、糖藝模具、葉模模具、砂巖浮雕模具、水泥構件模具、文化石模具、羅馬柱模具、汽車零部件、 制品、鞋模模具、蠟像模具、金屬零件模具、精密器件模具制作等。
?2、制品類：仿真人體、人體器官、人體面具、游艇模具制作、玻璃鋼快艇模具制作、硅膠蠟像、仿真肌膚、情趣玩具、硅膠蒸籠墊、 奶嘴、商標打印、涂布網印等。
三、環保液體硅膠 閥門密封件環氧模具硅膠?模具硅膠?技術參數：
型號 /項目 | MJ2135A/B | MJ2230 |
外觀（A組份） | 無色透明液體 | 無色高透明液體 |
A、B組份比例 | 10:1 | 10:1 |
A組份粘度CPS | 70000 | 68000 |
可操作時間（25℃） min | 35 | 35 |
硫化條件（℃/h） | 25℃/24或80℃/0.5h～1h | 25℃/24或80℃/0.5h～1h |
密度/ g·cm-3 | 1.1 | 1.1 |
硬度（JIS A） | 35 | 35 |
斷裂伸長率/% | ≥300 | ≥350 |
抗撕強度/ KN·m-1 | ≥17 | ≥20 |
抗拉強度/Mpa | ≥3.5 | ≥4.2 |
線收縮率/% | 0.1 | 0.1 |
四、環保液體硅膠 閥門密封件環氧模具硅膠?模具硅膠?使用方法：
1、混合：基膠與固化劑按重量比10：1混合，混合可以手動或使用設備。
2、脫氣：混合后的膠在灌模前應進行脫氣。少量使用時可在真空干燥器內進行，在真空下，膠料體積可增大4—5倍（發泡），因此，脫氣的容器體積應比膠體積大4—5倍，幾分鐘后膠體積恢復正常，當表面沒有氣泡逸出時（約10分鐘）即完成。
3、表面處理：膠料要接觸的模具表面或灌封的材料表面可用液體石蠟等作為脫模劑。
4、硫化和脫模：混合脫氣后的膠料置于120±5°C烘30分鐘固化，60—70°C烘2—3小時固化，室溫固化時間為24Hr，固化的溫度和時間可根據工藝條件而定。
五、環保液體硅膠 閥門密封件環氧模具硅膠?模具硅膠?包裝、儲運及注意事項：
1、本產品基膠用20KG/鐵桶包裝，固化劑用2KG/鐵壺包裝
2、本產品為非危險品，應密封貯存，并放在陰涼的地方，防止雨淋、日光曝曬。
?
?
