| 型號 : | JKGB-3300 | 類型 : | 等離子切割機 |
| 電流 : | 交流 | 控制方式 : | 數控 |
| 驅動形式 : | 自動 | 用途 : | 金屬切割 |
| 頻段 : | 高頻 | 作用對象 : | 金屬 |
| 作用原理 : | 逆變 | 等離子源 : | 125A（可切割厚度1-16mm） |
| 切割厚度 : | 300 | 頻率 : | 50-60 |
| 輸入電壓 : | 220 | 額定輸入電源容量 : | 10 |
| 輸出電流調節范圍 : | 100 | 空載電壓 : | 380 |
| 額定負載持續率 : | 100 | 功率 : | 3000 |
| 功率因素 : | 根據客戶要求 | 效率 : | |
| 絕緣等級 : | B級 | 外殼防護等級 : | B級 |
| 安裝占地 : | 4300*8000 | 外形尺寸 : | 3300*8000 |
| 工具凈重 : | 2200 | 是否進口 : | 否 |
| 貨號 : | 016 | 是否跨境貨源 : | 是 |
| 火焰切割厚度 : | 6-300mm | 切割板面面積 : | 2.3m*6m |
| 切割管徑 : | 32mm-300mm（可以根據客戶要求定制） |

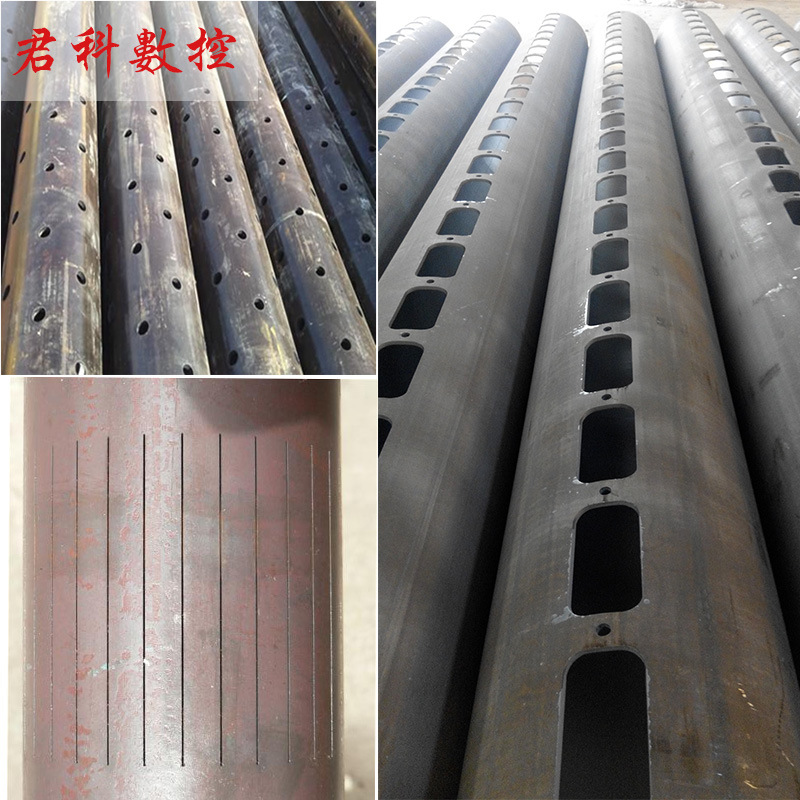

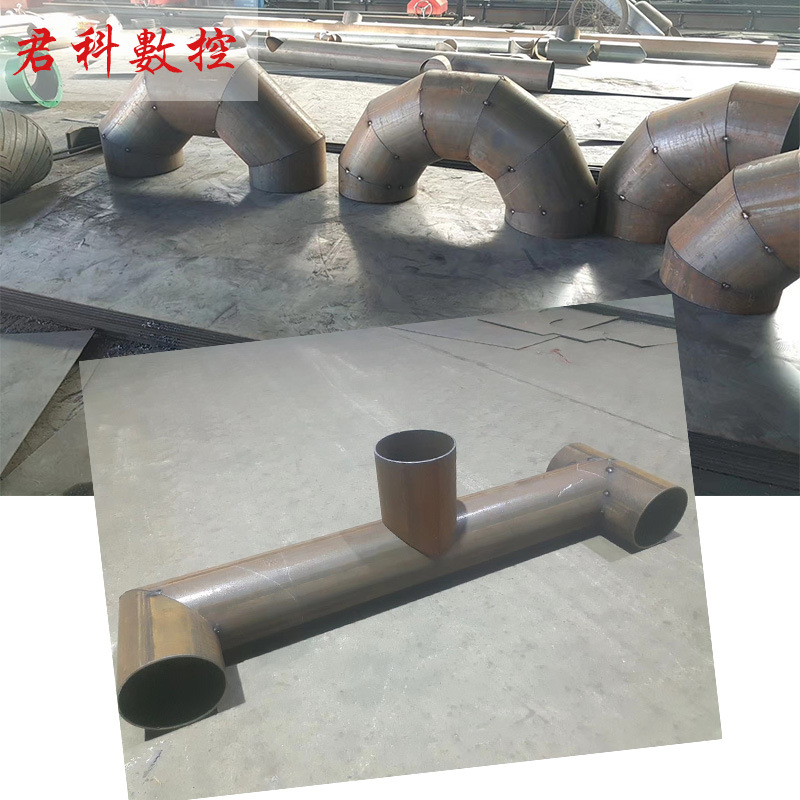

GB-3080系列數控管板一體切割機是一種對鋼管端部結合處作自動計算和切斷、對金屬板面異性件加工的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而我廠制造的GB系列數控管道切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
工作臺（X軸）：工作臺為整體框式結構、在工作臺的側面上、下安裝有二根相互平行的直線導軌，導軌間 安裝精密齒條，通過移動體上的驅動系統帶動齒輪轉動，實現了縱向齒輪、齒條傳動。
● 卡盤旋轉裝置（Y軸）：通過伺服電機＋減速箱帶動整個傳動系統，由卡盤帶動工件正、反向旋轉。
● 割炬座升降裝置（Z軸）：由交流飼服電機經過精密減速機帶動絲桿、滑靈傳動，實現割炬座上、下運動。直線導向機構，保證了移動體在移動過程的平穩性。
● 控制系統采用相貫線切割專用系統，通過系統窗口進行人機對話，在“參數設置”界面下，用戶可根據加工要求設置各種參數，軟件在設計時已經設置了默認的參數值，用戶可以通過單擊“加載默認值”按鈕進行加載；將要切割的參數輸入，系統將根據輸入的參數自動生成切割程序，實現連續切割。使得機器操作非常簡便單。
