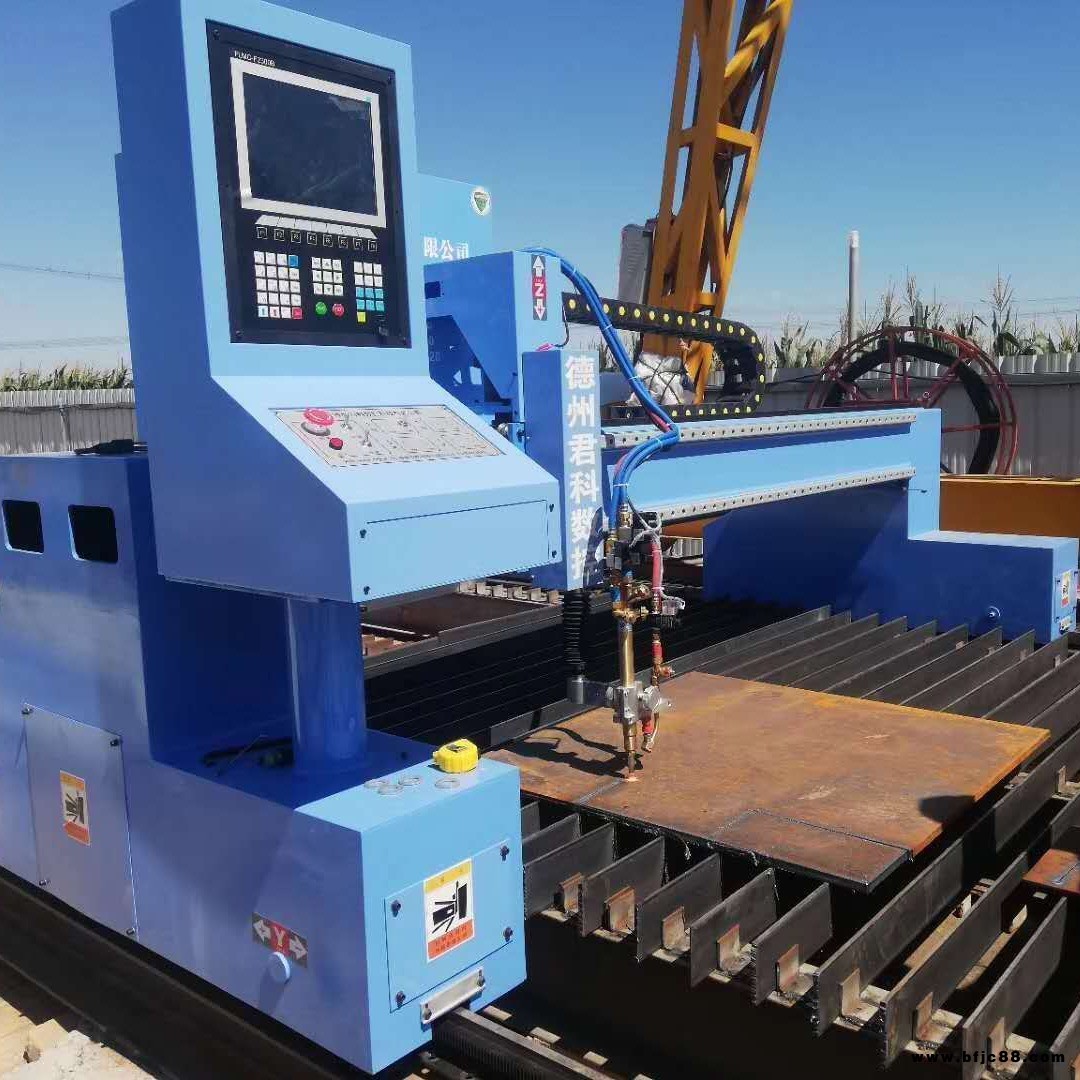

| 品牌 : | 君科 | 型號 : | JK-L4300 |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬板材切割 | 頻段 : | 高頻 |
| 作用對象 : | 金屬 | 作用原理 : | 逆變 |
| 等離子源 : | 華榮 | 切割厚度 : | 200mm |
| 頻率 : | 50Hz | 輸入電壓 : | 380V |
| 額定輸入電源容量 : | 15kVA | 輸出電流調節范圍 : | 100 |
| 空載電壓 : | 220 | 額定負載持續率 : | 95 |
| 功率 : | 3000 | 功率因素 : | 3000 |
| 效率 : | 99% | 絕緣等級 : | B |
| 外殼防護等級 : | B | 安裝占地 : | 4300/3300*6000 |
| 外形尺寸 : | 4300/3300*1500* | 工具凈重 : | 1800 |
倉儲式銷售！急單當天可發貨！
銷售電話：131.7627.4841
割機等異型管材切割設備。廣泛應用于鋼結構、建筑工程機械、海洋工程、石油管道、特種車輛、鍋爐、壓力容器等很多行業。
目前為止，設備已遠銷新加坡、印度、巴西、俄羅斯、印度尼西亞、俄羅斯、澳大利亞等國家。深受廣大客戶的信賴。
2.1機械部分
2.1.1 | 主機跨距 | 4000mm |
2.1.2 | 縱向?qū)к夐L度 | 10000mm |
2.1.3 | 數控等離子割炬 | 1組 |
2.1.4 | 弧壓調高裝置 | 1組 |
2.1.5 | 火焰割炬 | 1組 |
2.1.6 | 自動點火裝置 | 1組 |
2.1.7 | 驅動方式 | 雙邊驅動 |
2.1.8 | 管路傳動方式 | 橫向拖鏈、縱向拖鏈 |
2.1.9 | 集氣控制系統 | 1套 |
2.1.10 | 系統、操作臺方向 | 具體按用戶要求 |
2.1.11 | 采購方負責部分 | 切割平臺、沉重梁制作，安裝場地水泥基礎、縱向管路的傳動等基礎工作的施工將由需方安裝，供方提供圖紙指導 |
2.2電控部分
2.2.1 | 數控系統 | 上海交大F2300B |
2.2.2 | 等離子電源 | 華遠LGK-200 |
2.2.3 | 驅動系統/伺服電機 | 混合伺服 |
2.2.4 | 精密行星減速機 | HUWPERY |
2.2.5 | 自動編程、套料軟件 | Starcam |
3、機器主要技術指標
3.1 | 有效切割寬度 | 單位mm | 3400 |
3.2 | 有效切割長度 | 單位mm | 8500 |
3.3 | 火焰切割厚度 | 單位mm | 6-200mm |
3.4 | 等離子切割厚度 | 單位mm | 1-30mm |
3.6 | 割炬升降距離 | mm | 200mm |
3.7 | 整機運行速度 | mm/min | 10000 |
3.8 | 設定速度誤差 | ±5％ | |
3.9 | 自動調高精度 | mm | ±1.0mm |
3.10 | 縱向直線精度 | ±0.2mm | |
3.11 | 整機綜合精度 （以右綜合圖形為準）邊長(四邊)1000╳1000 劃線速度500-800mm/min | ||
3.12 | 邊長（四邊） | mm | ±0.5mm |
3.13 | 對角線誤差|AD-BC| | mm | ±0.5mm |
3.14 | 回原點偏差 | mm | ±0.2mm |
3.15 | 交點偏差 | mm | ±0.5mm |
3.16 | 順逆直線偏差 | mm | ±0.2mm |
3.17 | 切割表面質量（粗糙度）（選δ=25板材） | Rz(um)=70+1.2a目測：粗糙度12.5 | |
3.18 | 垂直度和傾斜度公差 | ? | μ(mm)=0.4+0.015a工具：角度尺 |
3.19 | 直角度 | mm | 對角誤差±0.3mm |
3.20 | 行走不直度 | mm/有效長度 | 縱向±0.2mm/有效長度 橫向±0.2mm/有效長度 |
3.21 | 割炬角度誤差 | 度 | ±0.5º |
3.22 | 設備噪音 | 分貝 | 80分貝 |
4、機器工作條件
4.1 | 電源電壓/頻率 | 3×380v±10/50Hz 220v±10/50Hz |
4.2 | 輸入功率 | 3KW |
4.3 | 壓縮空氣 | 干燥、無油；壓力：0.8Mpa 流量： 1.0 ?m3/h |
4.4 | 燃?xì)夥N類 | |
4.5 | 環境溫度 | 0-50 |
4.6 | 相對濕度 | <90無冷凝 |
4.7 | 周邊環境 | 通風. 5米內無較大沖擊 |
4.8 | 地震等級 | 按六級設防 |
?
5、機身各部件介紹
設備各部件名稱 | 圖片 | 詳細介紹 |
縱向驅動控制系統 | 縱向采用雙邊齒輪齒條嚙合驅動，配上高精度?? 減速機，加上速度和位置反饋，實現高精確定位傳動。 | |
橫向驅動控制系統 | ? | ?? 采用高精度雙軸芯導軌，通過鋼絲裝置在主從割炬之間實現同像和鏡像平穩移動。 |
氣路傳動方式 | ? | 在機器縱向移動方向上有很多工作電纜、接地電纜和氣源，這樣縱向移動負載很大，這將會影響機器的運行平穩性和可靠性，采用了拖鏈隨動機構，保證了管路整潔，并能減少機器在高速拐灣時的過沖傾向。防止因為切割運動時高速切割行走對管路造成的磨損，同時可以節余不必要的管路長度。 |
?????? 導軌 | ?? 縱向?qū)к壊捎酶邚?qiáng)度重負荷精加工的重型鐵路導軌制成，頂面和兩側面都經專用磨床精密加工而成。橫向?qū)к壊捎眠M(jìn)口精密冷拔型材經精密加工后使用。在導軌外側面裝置了熱處理過的重負荷齒條。保證了傳動的高精度和長壽命。從而保證了切割機整個工作期間的高精度和穩定。 | |
???? 自動點火裝置 | 自動點火取代笨拙的人工點火 | |
???????? 數控機架 | ?? 整體機身采用龍門銑一次性加工成型，支腿采用鏜床一次加工而成，配合嚴謹?shù)难b配標準工藝，確保每一臺機床的切割精度。 ?機架重1500Kg,嚴格按照標準重型結構設計加工而成。 |
?
6、主要器件介紹
序號 | 產品部件名稱 | 型號和規格 | 制造商品牌 歸屬地 | 基本功能指標 |
1 | 數控控制系統 | 上海交大F2300B | 中國 | 功能齊全，性能穩定，可對工件進行割縫補償。 |
2 | 自動編程套料軟件 | StarCAM | 澳大利亞 | 割縫補償、等離子橋接、火焰共邊連割、尖角處理、CAD分圖層切割、文字標注等功能 |
3 | 驅動系統/電機 | 混合伺服 | 中國 | 國內 品牌，精確的速度控制,轉矩速度特性很硬,原理簡單、使用方便,價格優勢 |
4 | 行星減速機 | HUWPERY | 中德合資 | 高度的可靠性，高性能數據，結構緊湊，重量輕 |
5 | 電磁閥 | 亞德客 | 臺灣 | 耐高溫，穩定，封閉性好 |
6 | 屏蔽柔性電纜 | 易初 | 上海 | 使用壽命長，抗干擾能力強 |
7 | 電器開關及繼電器 | 施耐德 | 法國 | 性能穩定 |
8 | 橫向?qū)к?/p> | LG12 | 中國 | 雙軸心導軌 |
9 | 割炬升降裝置 | 君科 | 中國 | 升降電機，絲杠，雙圓柱直線滑動導軌 |
10 | 數控機架 | 君科 | 中國 | 鋼板焊接重型龍門結構 |
11 | 火焰割 | 翔征WLX370-Φ30 | 中國無錫 | 快速割，使用壽命長 |
12 | 自動點火裝置 | 翔征WLXD-Φ30 | 中國無錫 | 代替人工點火，提 率 |
13 | 防止回火裝置 | ????? 翔征 | 中國無錫 | 有效防止回火造成的安全隱患 |
14 | 等離子電源 | 成都華遠 | 中國四川 | 大品牌、100負載率 |
15 | 等離子割 | 華遠配套仿海寶精細割 | 精密切割，切割質量好 | |
16 | 工業冷卻水箱 | ?? ? 10L |
