| 品牌 : | 云拓 | 型號 : | 5025 |
| 加工定制 : | 是 | 被測工件 直徑 : | 460 |
| 精度 : | 0級 | 測量長度 : | 500 |
| 適用范圍 : | 廣泛用于軸類、盤類產品及零部件的測量，主 |
供應巖石儀座偏擺儀，花崗石偏擺檢查儀，偏擺儀

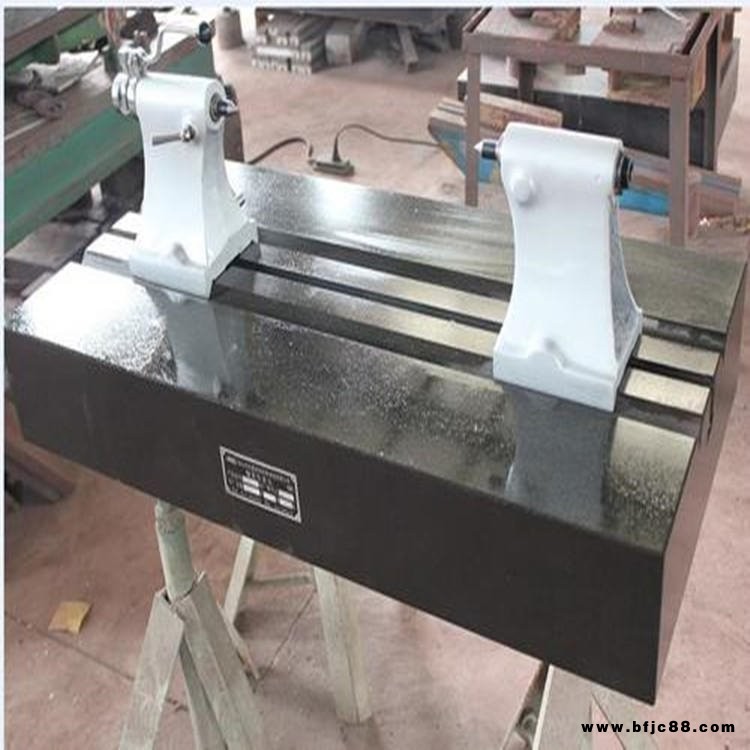

花崗石偏擺檢查儀：
1． 用途：廣泛用于軸類、盤類產品及零部件的測量，主要檢測其徑向跳動、橢圓度、端面精度誤差。
2． 優點：采用花崗石儀座提高了基準面的精度，縮小儀器其自身的精度誤差。活動表座可以在儀座的任何位置進行測量。儀座不生銹，使用保管更方便。
3．詳細規格及技術參數
規格 | 測量長度 | 中心高 | 測量直徑 | 精度 | |
平行方向 | 垂直方向 | ||||
3017 | 300 | 170 | 270 | ≤8 | ≤5 |
3025 | 300 | 250 | 460 | ≤8 | ≤5 |
3030 | 300 | 300 | 560 | ≤8 | ≤5 |
5017 | 500 | 170 | 270 | ≤8 | ≤5 |
5025 | 500 | 250 | 460 | ≤8 | ≤5 |
5030 | 500 | 300 | 560 | ≤8 | ≤5 |
10017 | 1000 | 170 | 270 | ≤10 | ≤8 |
10025 | 1000 | 250 | 460 | ≤10 | ≤8 |
1030 | 1000 | 300 | 560 | ≤10 | ≤8 |
15017 | 1500 | 170 | 270 | ≤20 | ≤10 |
15023 | 1500 | 230 | 400 | ≤20 | ≤10 |
20023 | 2000 | 230 | 400 | ≤30 | ≤20 |
