| 牌號 : | Sabic C1950 | 類型 : | 標準料 |
| 品牌 : | 沙伯基礎(chǔ) | 產(chǎn)地：上海 南沙 : | 銷售方式：品牌經(jīng)銷 |
| 產(chǎn)品說明：原廠原包 : | 可賣售地：全國各地 | 品名：PC/ABS : | 特性：低粘度 |
| 產(chǎn)品包裝：25KG : | 外觀形狀：顆粒 | 加工級別：注塑級 : | 用途：電子電器 |
PC/ABC 沙伯基礎(chǔ)創(chuàng)新塑料（原GE）Sabic C1950 低粘度注塑級純樹脂 電子電器應(yīng)用
 |

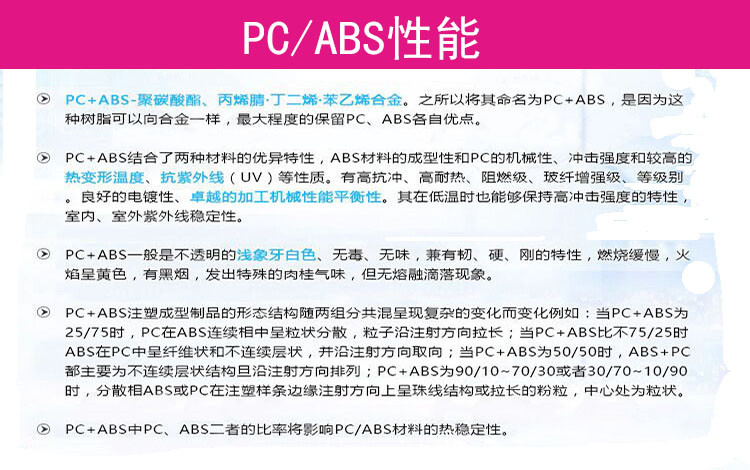

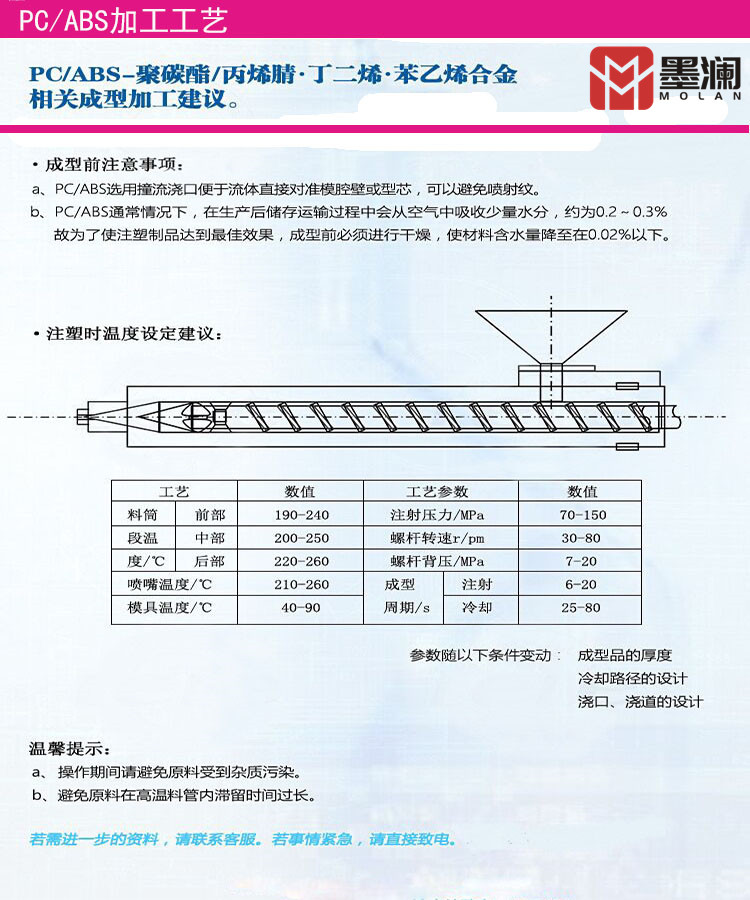

SABIC Innovative Plastics Cycoloy? C1950 PC+ABS 物性表
| 物理性能 | 額定值 (公制) | 額定值 (英制) | 測試方法 |
|---|---|---|---|
| 比重 | 1.12 g/cc | 1.12 g/cc | ASTM D 792 |
| 吸水率 | 0.10 % @Time 86400 sec | 0.10 % @Time 24.0 hour | ASTM D 570 |
| 平衡吸濕 | 0.40 % @Temperature 23.0 °C | 0.40 % @Temperature 73.4 °F | ASTM D 570 |
| 線性成型收縮率,Flow | 0.0050 - 0.0070 cm/cm @Thickness 3.20 mm | 0.0050 - 0.0070 in/in @Thickness 0.126 in | SABIC Method |
| 線性成型收縮率，橫向 | 0.0050 - 0.0070 cm/cm @Thickness 3.20 mm | 0.0050 - 0.0070 in/in @Thickness 0.126 in | SABIC Method |
| 熔體流動速率 | 7.0 g/10 min @Load 3.80 kg, Temperature 230 °C | 7.0 g/10 min @Load 8.38 lb, Temperature 446 °F | ASTM D 1238 |
| 機械性能 | 額定值 (公制) | 額定值 (英制) | 測試方法 |
|---|---|---|---|
| 抗張強度(屈服) | 57.0 MPa | 8270 psi | Type I, 50 mm/min; ASTM D 638 |
| 伸長率 (斷裂) | 80 % | 80 % | Type I, 50 mm/min; ASTM D 638 |
| 屈服伸長率 | 5.0 % | 5.0 % | Type I, 50 mm/min; ASTM D 638 |
| 拉伸模量 | 2.48 GPa | 360 ksi | 50 mm/min; ASTM D 638 |
| 彎曲強度 | 91.0 MPa | 13200 psi | 1.3 mm/min, 50 mm span; ASTM D 790 |
| 彎曲模量 | 2.48 GPa | 360 ksi | 1.3 mm/min, 50 mm span; ASTM D 790 |
| 懸壁梁缺口沖擊強度 | 1.06 J/cm @Temperature -30.0 °C | 1.99 ft-lb/in @Temperature -22.0 °F | ASTM D 256 |
| 5.34 J/cm @Temperature 23.0 °C | 10.0 ft-lb/in @Temperature 73.4 °F | ASTM D 256 | |
| 沖擊試驗 | 40.0 J @Temperature -30.0 °C | 29.5 ft-lb @Temperature -22.0 °F | Instrumented Impact Total Energy; ASTM D 3763 |
| 54.0 J @Temperature 23.0 °C | 39.8 ft-lb @Temperature 73.4 °F | Instrumented Impact Total Energy; ASTM D 3763 |
| 電氣性能 | 額定值 (公制) | 額定值 (英制) | 測試方法 |
|---|---|---|---|
| 耐電弧性 | 120 - 180 sec | 120 - 180 sec | Tungsten, PLC code 5; ASTM D 495 |
| 相比耐漏電起痕指數(shù)(CTI) | 400 - 600 V | 400 - 600 V | PLC code 1; UL 746A |
| 熱絲引燃 (HWI) | 15 - 30 sec | 15 - 30 sec | PLC code 3; UL 746A |
| 高電弧燃燒，HAI | >= 120 arcs | >= 120 arcs | surface, PLC code 0; UL 746A |
| 高壓電弧跟蹤率，HVTR | 25.4 - 80.0 mm/min | 1.00 - 3.15 in/min | PLC code 2; UL 746A |
| 熱性能 | 額定值 (公制) | 額定值 (英制) | 測試方法 |
|---|---|---|---|
| 線形熱膨脹系數(shù) - 流動 | 72.0 μm/m-°C @Temperature -40.0 - 40.0 °C | 40.0 μin/in-°F @Temperature -40.0 - 104 °F | ASTM E 831 |
| 導熱系數(shù) | 0.200 W/m-K | 1.39 BTU-in/hr-ft2-°F | ASTM C 177 |
| 載荷下熱變形溫度(0.46 MPa) | 115 °C @Thickness 3.20 mm | 239 °F @Thickness 0.126 in | unannealed; ASTM D 648 |
| 載荷下熱變形溫度(1.8 MPa) | 98.0 °C @Thickness 3.20 mm | 208 °F @Thickness 0.126 in | unannealed; ASTM D 648 |
| UL RTI | 60.0 °C | 140 °F | UL 746B |
| UL RTI，機械沖擊 | 60.0 °C | 140 °F | UL 746B |
| UL RTI，機械無沖擊 | 60.0 °C | 140 °F | UL 746B |
| 可燃性(UL94) | HB @Thickness 1.49 mm | HB @Thickness 0.0587 in |
