| 加工定制 : | 是 | 品牌 : | 蘭納斯 |
| 型號 : | DN1500 | 置換風量 : | 300 |
| 適用面積 : | 1X2 |

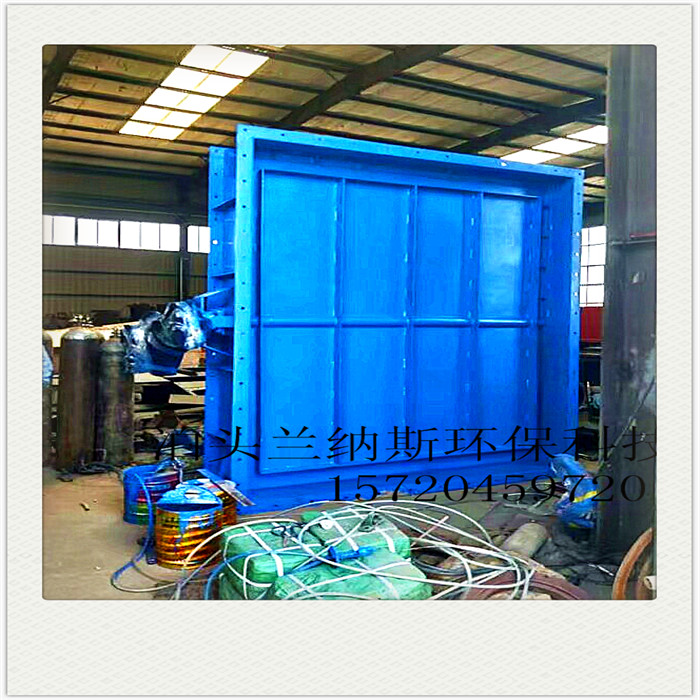

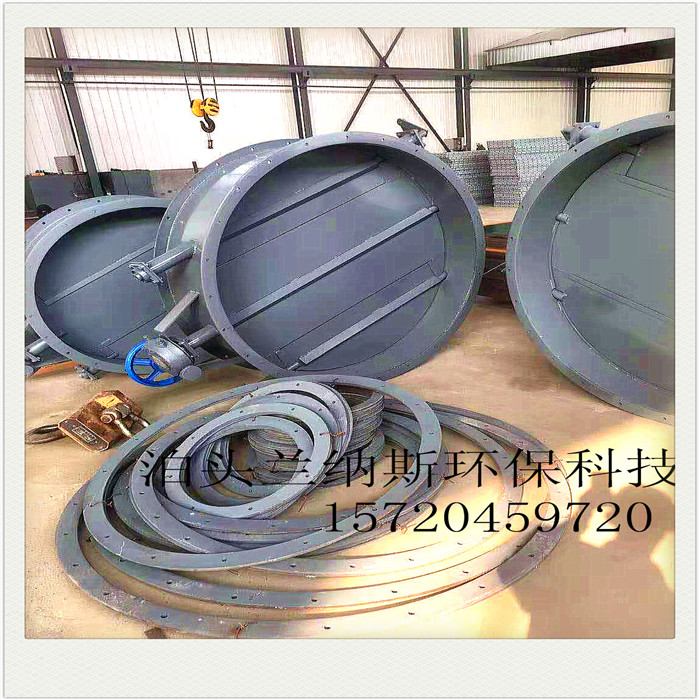

手動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。
其主要特點為：
1.設計新穎、合理、結構 ，重量輕，啟閉。
2.力矩小，操作方便，省力靈巧。
3.采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
采用標準
設計標準：GB/T 12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
結構特點及用途：
該閥廣泛應用于通風除塵系統，對含塵氣體，煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和節流用。該閥門采用材料焊接而成，具有性好、工作穩定、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便，特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。
主要性能：
公稱壓力：0.1Mpa
適用溫度：-10~300℃、-20~420℃、-30~500℃、
驅動方式：手動、電動、氣動、液動、電液動
適用介質：含塵煙氣、空氣、煤氣及含塵氣體
低泄漏率：＜1%
泄漏率：普通型＜3%
手動通風碟閥、通徑分為：200、250、300、300、400、400、600、700、800、900、1000、1100、1200、1300、1400、1500、1600；
風濕為：小于350；工作壓力：0.1；
法蘭外徑分別為：320、380、430、430、560、540、800、895、1000、1080、1240、1360、1460、1580、1680、1800、1900；
法蘭孔分布直徑分別為：285、335、385、495、485、740、840、940、1020、1160、1230、1330、1440、1540、1650、1750；
塵蘭間距（閥寬）分別為：180、180、185、180、260、265、300、300、350、500、500、500、600、600、650、650、700；傳動方式分別為：手動及電動兩種。
常見錯誤及方法
1、手動通風蝶閥裝配前道確認本廠產品性能和介質流向箭頭可否與運動工況相符，并將閥門內腔插洗清潔，不允許在密封圈和蝶板上有附有雜質異物，未洗濯前允許關閉蝶板，省得損壞密封圈。
2、碟板裝配配套法蘭建議采納碟閥法蘭，即HGJ54-91型承插焊鋼制法蘭。
3、裝配在管道中的位置，什么位置為立裝，但不能倒裝。
4、利用中需要調理流量，有蝸輪箱結束控制。
5、開、閉次數較多的手動通風蝶閥，在二個月旁邊時間，打開蝸輪箱蓋，檢查黃油可否，應堅持過量的黃油。
6、檢查各聯接部位哀求壓緊，即擔保填料的蜜蜂性，又可擔保閥桿遷徙改變靈活。
7、手動通風蝶閥產品不適合裝配于管路末端，如裝配于管路末端，需采納配裝入口發蘭，防止密封圈積壓，過位。
8、手動通風蝶閥的閥桿裝配利用反應定期檢查閥門利用效果，創造錯誤及時打消。
