| 品牌 : | 歐亞管道 | 型號 : | Z45X-16Q |
| 連接形式 : | 法蘭 | 主體材料 : | 鑄鋼 |
| 公稱通徑 : | DN40-DN2200（mm） | 適用介質 : | 水、污水、非腐蝕性液體 |
| 密封形式 : | 軟密封型 | 標準 : | 國標 |
| 外形 : | 大型 | 流動方向 : | 雙向 |
?

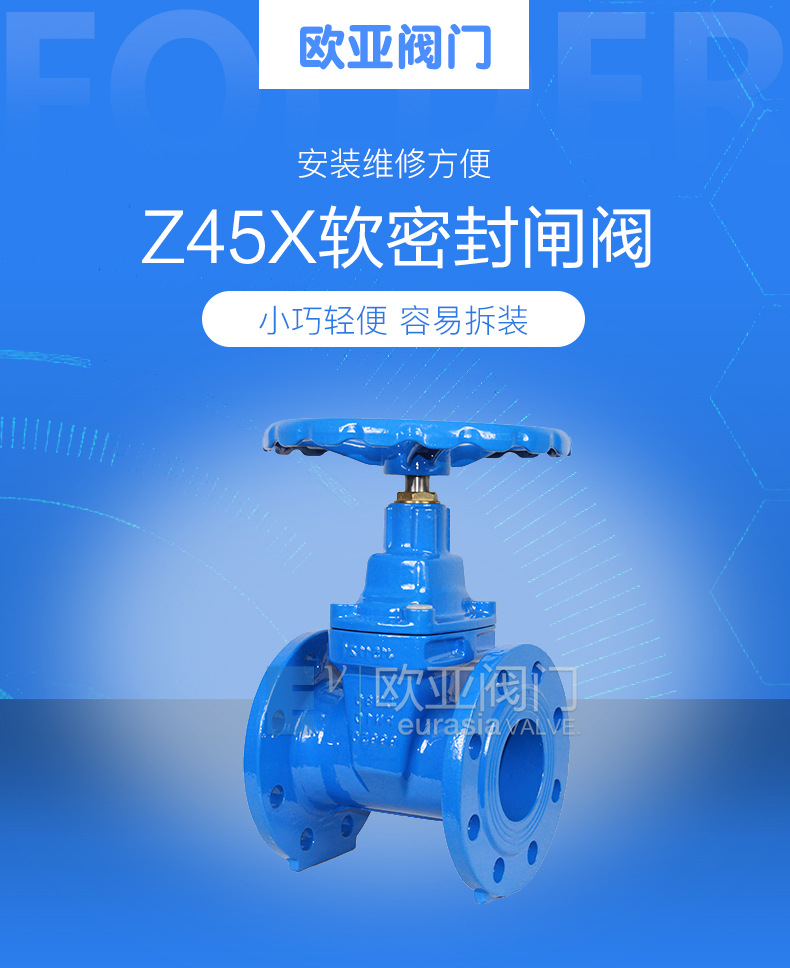

產品簡介：
? ? ? Z45X彈性座封閘閥有靈敏、可靠、安裝方便等特點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節合截流裝置使用。彈性座封閘閥又叫升降桿閘閥?。通常在升降桿上有梯形螺紋，通過閥門上部的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,?通常在開到頂點位置上，再倒回?1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。

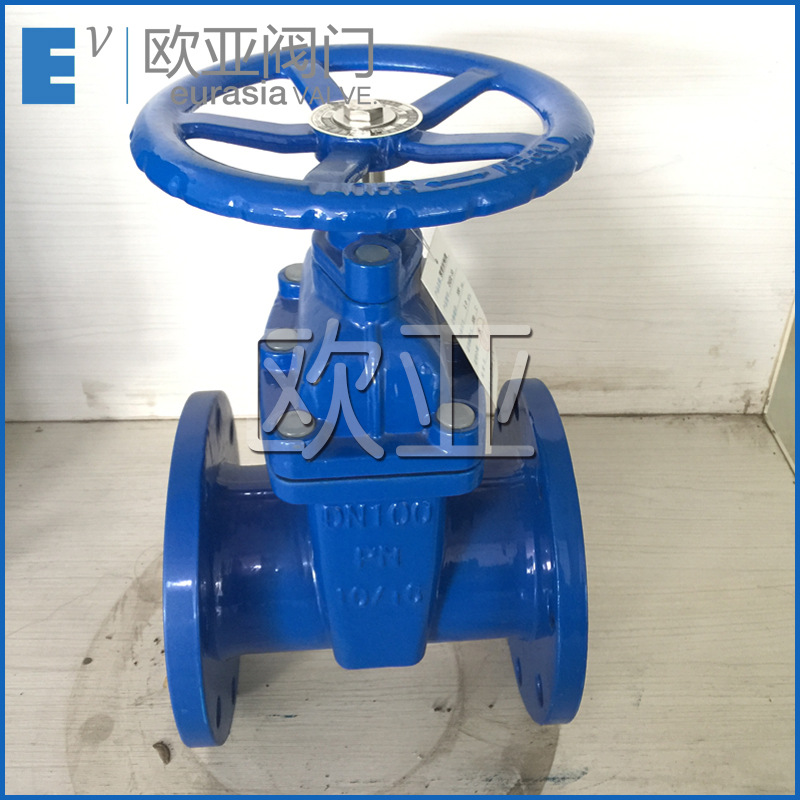

Z45X-16Q軟密封閘閥主要特點：
? ? ? ?1、克服了一般閘閥密封不良彈性疲乏、易生銹等缺陷。
? ? ? ?2、彈性座封閘閥利用彈性閘板產生微量變形的補償作用，達到良好的密封效果。
? ? ? ?3、該閥具有開關輕巧，密封可靠彈性記憶佳及使用壽命長等顯著優點。
應用領域：可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上使用。
軟密封閘閥結構特點：
平底式閥座
軟密封閘閥底部采用全流域直通式流道設計，等同于直管道，無滯流凹腔結構，流阻小，確保流體暢通，不易沉積雜物，也不會對介質造成二次污染。
?全包覆閘板
閘板采用球鐵QT500-7骨架整體包覆高性能橡膠，成熟的硫化技術和先進的硫化工藝，徹底將閘板鐵芯與流體隔離。包覆緊密可靠，其結合強度符合DVGW要求，即使受到頻繁的擠壓應力橡膠也不會脫落。

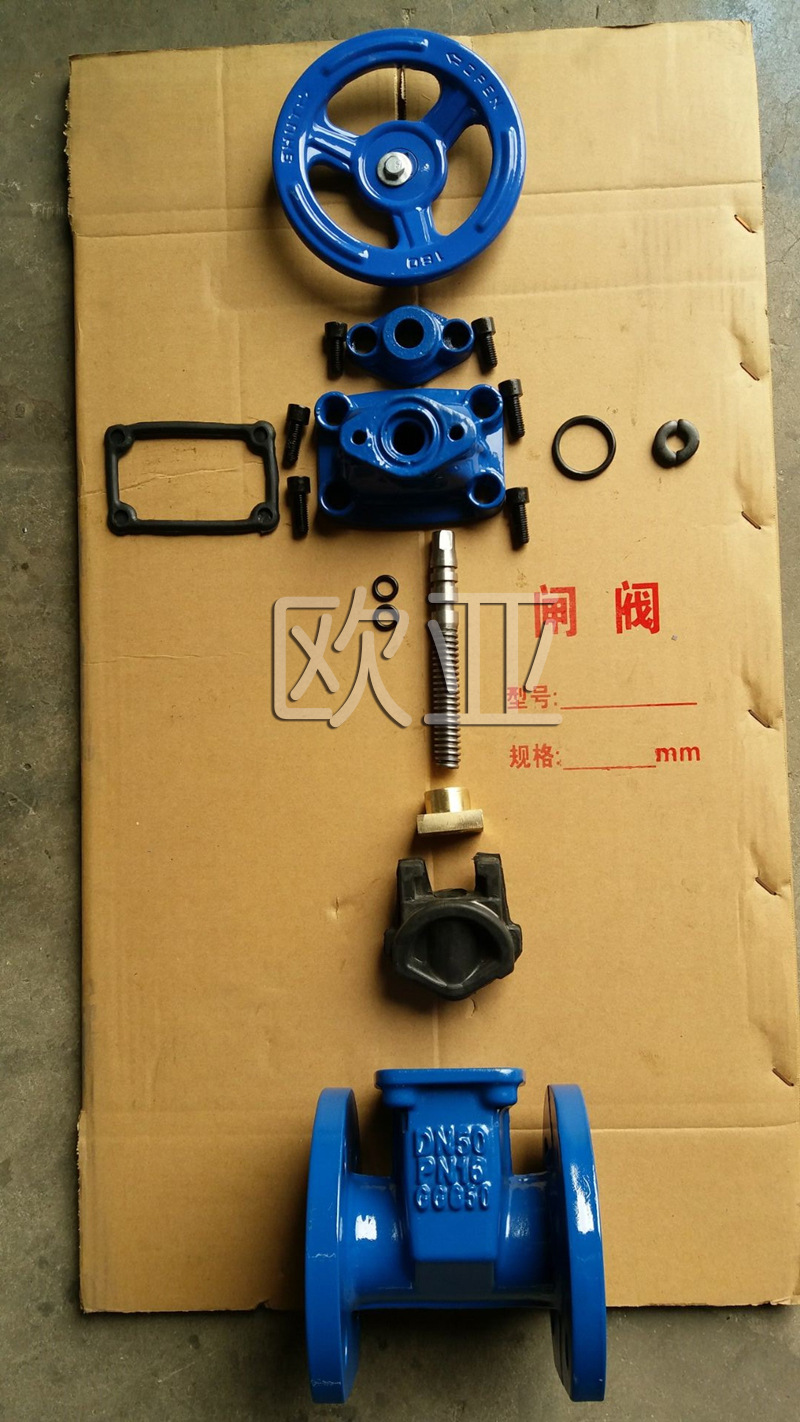

閥桿螺母與閘板兩體式結構，保證足夠自由度，啟閉靈活并無卡阻現象。
在線更換密封圈
特殊軸封結構，全開時可在線不停水更換密封圈;
可靠的上密封
閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，與傳統閘閥的填料密封結構相比，密封緊密可靠，磨擦阻力大幅減小。
防腐性能
殼體(球鐵QT500-7)內外表面靜電噴涂環氧樹脂粉末，涂層均勻牢固， 露鐵; 中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸，以防腐蝕。
