| 品牌 : | 奇眾 | 型號 : | ZDSJP |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 電動調節閥 |
精小型電動單座調節閥產品的詳細資料：產品型號：ZDSJP(M)產品名稱：精小型電動單座(套筒)調節閥產品特點：ZDSJP(M)型電子式精小型電動單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用德國進口PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。精小型電子式電動單座調節閥，精小型調節閥，電子式電動單座調節閥。精小型電動單座調節閥閥體：☆形式：直通倒S鑄造閥
☆公稱通徑：DN20－200mm
☆公稱壓力：PN1.6 4.0 6.4MPa
☆連接形式：JB78－59 JB/T79.2－94凹式
☆材 料：HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti
精小型電動單座調節閥上閥蓋：◇常 溫 型：-20℃－+200℃◇散 熱 型：-40℃―+450℃
◇壓蓋形式：螺栓壓緊式
◇填 料：V型聚四氟，柔性石墨，不銹鋼波紋管精小型電動單座調節閥閥內組織：◎閥芯形式：上導向單座柱塞式閥芯，
◎或上導向單座套筒柱塞式閥芯
◎流量特性：等百分比特性，
◎直線特性和快開特性

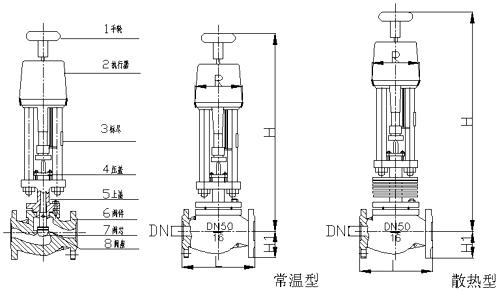

◎材 料：1Cr18Ni9Ti OCr18Ni12Mo2Ti精小型電動單座調節閥執行機構：類型:可選PS、3810、ZAZ（DN100以內）或DKZ（DN100以上）電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門說明書。精小型電動單座調節閥外形尺寸及參數：
| 公稱通徑DN（mm） | L(mm) | H(mm) | H1(mm) | R(mm) | 重量（kg） | |||||||
| 0.6,1.6(MPa) | 4.0(MPa) | 6.4(MPa) | 常溫型 | 散熱型 | PN0.6(MPa) | PN1.6(MPa) | PN4.0(MPa) | PN6.4(MPa) | 0.6,1.6(MPa) | 4.0,6.4(MPa) | ||
| G3/4” | 120 | 120 | 120 | 643 | / | 31 | 31 | 31 | 176 | 9 | 10 | |
| 20 | 181 | 194 | 206 | 699 | 849 | 45 | 52.5 | 52.5 | 65 | 176 | 11 | 14 |
| 25 | 184 | 197 | 210 | 711 | 861 | 50 | 57.5 | 57.5 | 70 | 176 | 13 | 17 |
| 40 | 222 | 235 | 251 | 728 | 893 | 65 | 75 | 75 | 85 | 176 | 15 | 24 |
| 50 | 254 | 267 | 286 | 731 | 901 | 70 | 82.5 | 82.5 | 90 | 176 | 19 | 29 |
| 65 | 276 | 292 | 311 | 827 | 100.7 | 80 | 92.5 | 92.5 | 102.5 | 176 | 32 | 51 |
| 80 | 298 | 317 | 337 | 839 | 1024 | 95 | 100 | 100 | 107.5 | 176 | 40 | 63 |
| 100 | 352 | 368 | 394 | 857 | 1067 | 105 | 110 | 117.5 | 125 | 176 | 50 | 84 |
| 150 | 451 | 473 | 508 | 1140 | 1400 | 132.5 | 142.5 | 150 | 172.5 | 225 | 77 | 120 |
| 200 | 600 | 610 | 650 | 1160 | 1420 | 160 | 170 | 187.5 | 207.5 | 225 | 115 | 159 |
