| 品牌 : | 奇眾 | 型號 : | ZDSJ |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 工作溫度 : | 常溫 | 介質溫度 : | 常溫 |
| 公稱壓力 : | 常壓 | 產品別名 : | 角型調節閥 |

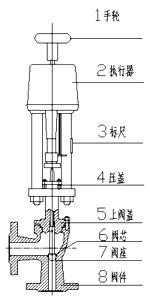

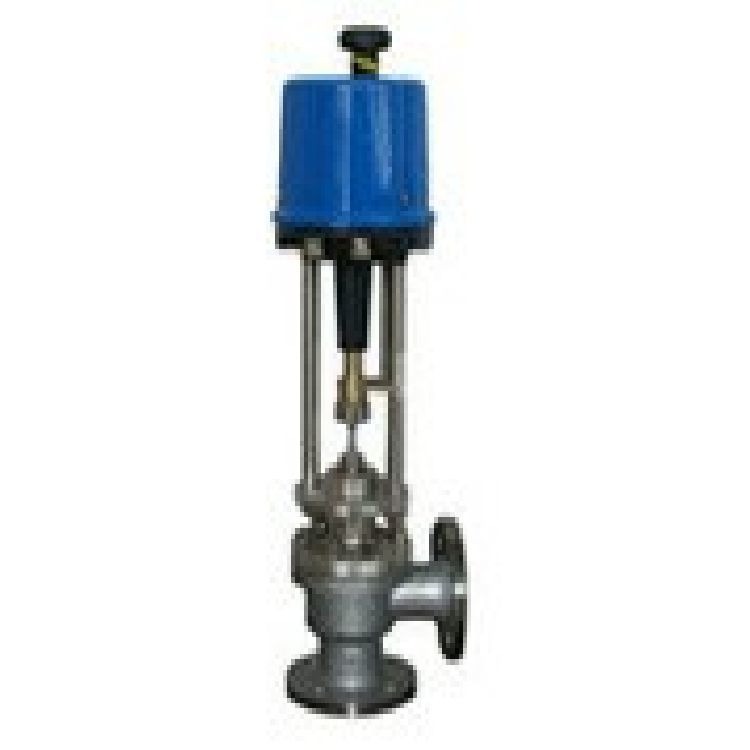

電動角型調節閥產品的詳細資料：產品型號：ZDSJ型產品名稱：電動角型調節閥產品特點：ZDSJ系列電子式直行程電動角型調節閥，配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因?yàn)檫@樣可使調節有較好的穩定性。電子式電動角型調節閥，電動角型調節閥，電子式調節閥。電動角型調節閥閥體：☆形式：角型單座鑄造閥
☆公稱通徑：20-300mm
☆公稱形式：PN1.6 4.0 6.4Mpa
☆連接形式：法蘭式按JB78-59 JB79-59
☆材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
電動角型調節閥上閥蓋：☆常 溫 型：-20℃－+200℃☆散 熱 型：-40℃－+450℃
☆壓蓋形式：螺栓壓緊式
☆填 料：V型聚四氟填料、柔性石墨、不銹鋼波紋管電動角型調節閥閥內組織：☆閥芯形式：上導向單座柱塞式閥芯
☆流量特性：等百分比特性，直線特性和快開特性
☆材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
電動角型調節閥執行機構：類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門說明書。電動角型調節閥規格參數表：
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
| 允許壓差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | |||
| 基本誤差% | ±2.5 | |||||||||||||
| 回差% | 2.5 | |||||||||||||
| 死區% | 1.0 | |||||||||||||
| 始終點偏差% | ±2.5 | |||||||||||||
| 額定行程偏差% | 2.5 | |||||||||||||
| 允許泄漏量Q | Kv值的0.1% | |||||||||||||
| 可調范圍 | 30:1 | |||||||||||||
| 配電動執行器型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
| 3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||||
| 公稱壓力介質溫度閥體材料 | 1.6MPa | 常溫-20℃～+200℃ 鑄鐵HT200 | ||||||||||||
| 4.0MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||
| 6.4MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||
| 閥體材料 | 公稱 壓力 MPa | 介質工作溫度℃ | |||||||||||||
| 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 大工作壓力MPa | |||||||||||||||
| 鑄鐵HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 鑄鋼ZG25 | 4.06.4 | 4.06.4 | 3.75.9 | 3.35.2 | 3.04.7 | 2.84.1 | 2.33.7 | 1.82.9 | |||||||
| 鑄不銹鋼ZG1Cr18Ni9Ti | 4.06.4 | 4.06.4 | 3.04.4 | 2.74.2 | 2.44.0 | 2.13.8 | 1.93.5 | 1.73.4 | 1.43.2 | 1.12.9 | 0.82.6 | ||||

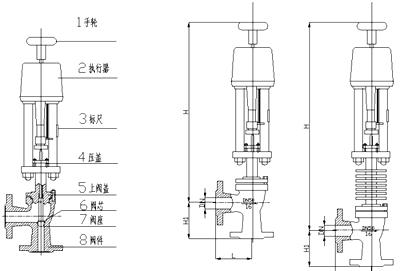

電動角型調節閥安裝尺寸和重量：| 公稱通徑DN（mm） | L（mm） | H1mm | H（mm） | Rmm | 重量 | |
| PN（MPa） | 常溫 | 中溫 | PN1.6 MPa | |||
| 1.6 | ||||||
| 20 | 100 | 100 | 740 | 870 | 176 | 15.5 |
| 25 | 115 | 115 | 740 | 870 | 176 | 25 |
| 32 | 130 | 130 | 785 | 915 | 176 | 27.5 |
| 40 | 130 | 130 | 770 | 900 | 176 | 28.5 |
| 50 | 150 | 150 | 785 | 920 | 176 | 32.5 |
| 65 | 170 | 170 | 915 | 1080 | 225 | 59 |
| 80 | 190 | 190 | 975 | 1140 | 225 | 59 |
| 100 | 215 | 215 | 1035 | 1200 | 225 | 87 |
| 125 | 250 | 250 | 1145 | 1285 | 225 | 133 |
| 150 | 275 | 275 | 1200 | 1340 | 225 | 171 |
| 200 | 325 | 325 | 1255 | 1400 | 225 | 269 |
| Z | D | S | JP | 16 | C | G |
| 自控閥門 | 執行機構類型 | 位移特征： | 閥門結構形式： | 公稱壓力： | 閥體材質： | 溫度類型： |
| D：表示PS系列 | S：表示直行程 | J：表示角形閥 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型常溫省略 | |
| R：表示3810系列 | P：表示單座 | 40：表示4.0MPa | P：表示不銹鋼鑄鐵省略 | |||
| H：表示DKZ系列 | 64：表示6.4MPa | |||||
| C：表示ZAZ系列 |
