| 品牌 : | 臺臣閥門 | 型號 : | Q641F |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-200 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 1.6mpa |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 氣動雙作用 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |

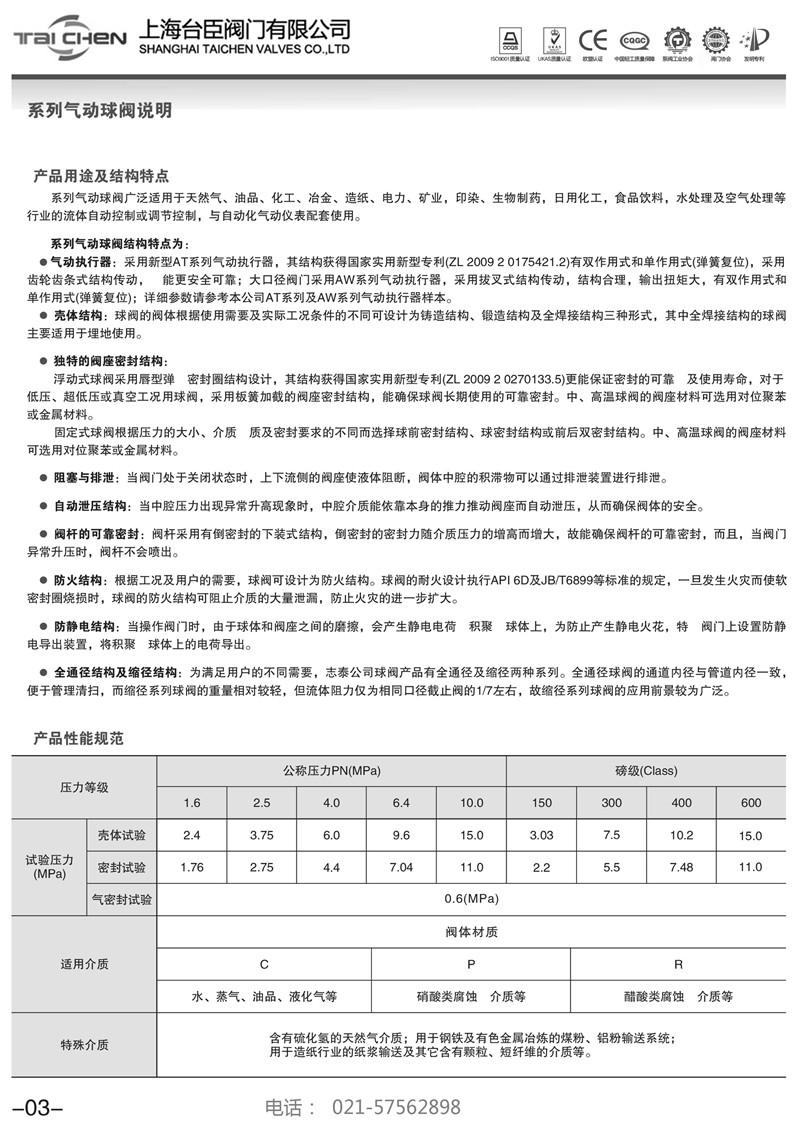

氣動開關球閥簡介：
氣動開關球閥的工作原理是靠旋轉閥來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
氣動高平臺球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1、流體阻力小，其阻力系數與同長度的管段相等。
2、 結構簡單、體積小、重量輕。
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
氣動開關球閥安裝與維護注意事項
1.要留有閥柄旋轉的位置。
2. 不能用作節流。
3帶傳動機構的球閥應直立安裝。
高平臺球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
氣動開關球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。
氣動高平臺球閥是為方便安裝驅動裝置設置的連接盤，可以和（電動/氣動）執行器直接安裝連接，不需要支架與連接軸。假如普通球閥的話，閥體與執行器之間就需要一個支架與連接軸。區別主要是方便安裝。
氣動開關球閥球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中用來做切斷、分配和改變介質的流動方向。高平臺球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。氣動高平臺球閥適用范圍廣，通徑從小到幾毫米，大到幾米，高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。

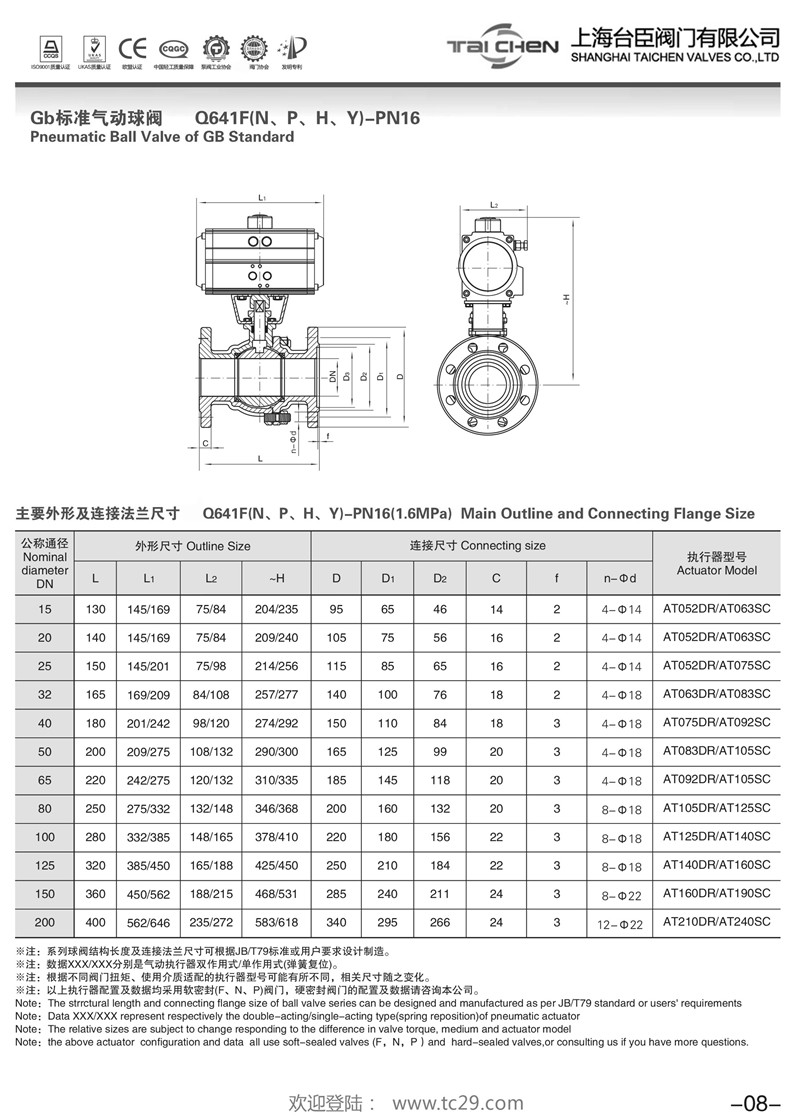

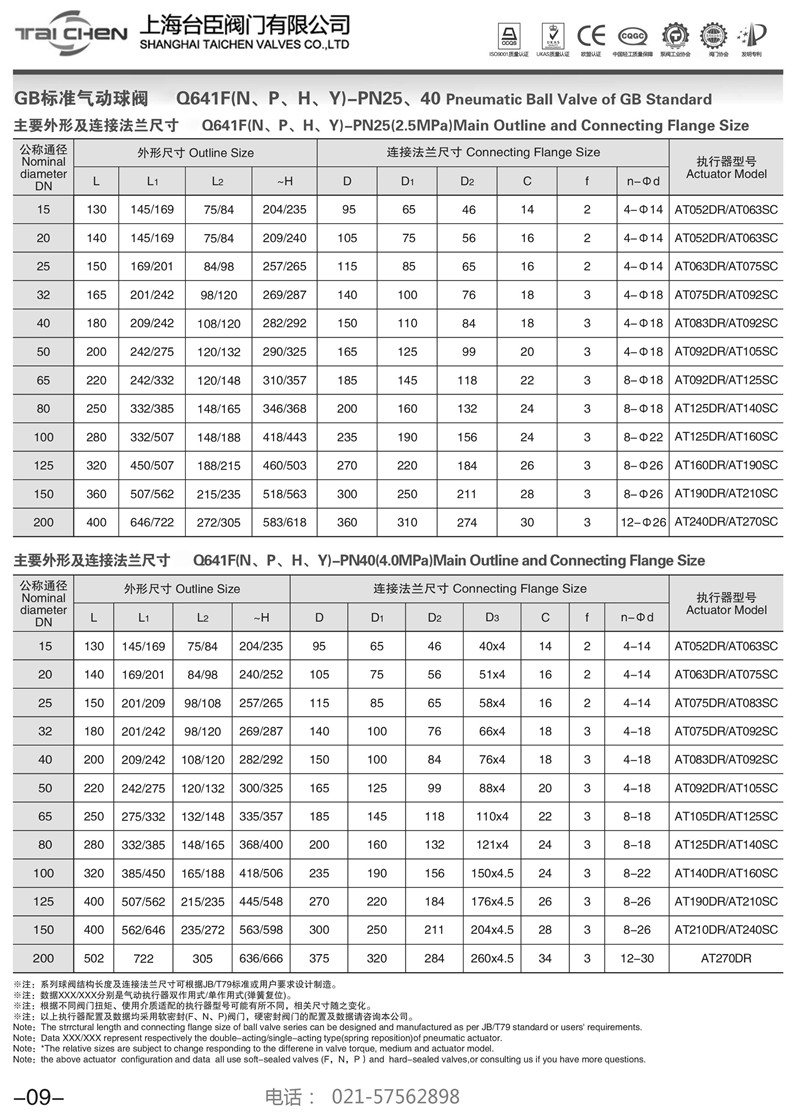

氣動開關球閥技術參數
| 公稱通徑DN（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 公稱壓力（MPa） | ?PN1.6、2.5、4.0、6.4 MPa | |||||||||
| 閥體形式 | 三片是精鑄閥體 | |||||||||
| 連接形式 | 螺紋式、焊接式 | |||||||||
| 閥芯形式 | "O"型球形閥芯 | |||||||||
| 密封填料 | PTFE、柔性石墨 | |||||||||
| 流量特性 | 近似快開型 | |||||||||
| 動作范圍 | 0～90° | |||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏） | |||||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | |||||||||
| 死區 | 帶定位器：小于全行程的2% | |||||||||
| 可調范圍 | 250：1 | |||||||||
| 配置執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 | |||||||||
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||
氣動開關球閥執行器參數
| 執行器型號 | PI-TORK、BTS系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC） ? 雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- ? 失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動開關球閥采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

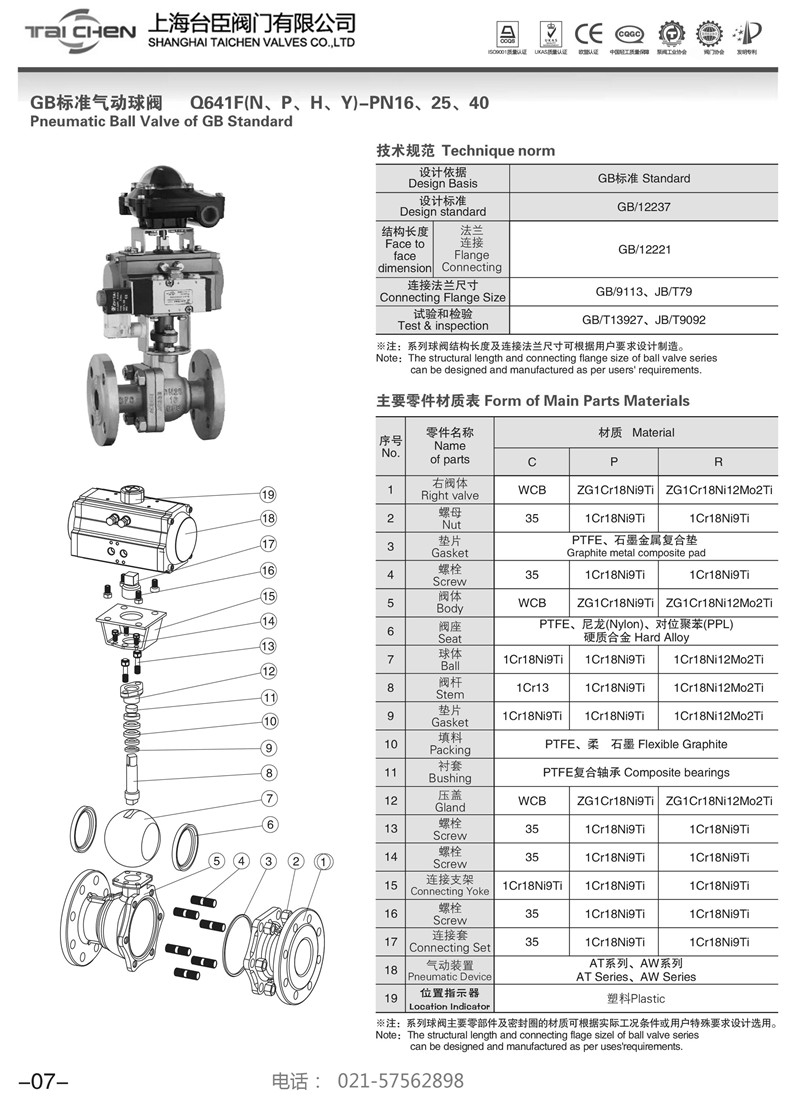

氣動開關球閥零件材料
| 零件名稱 | 材料名稱 | |||
| 閥體 | WCB | 304（CF8） | 316（CF8M） | 316L（CF3M） |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 增強聚四氟乙烯（PPL）、對位聚苯、不銹鋼密封圈 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 等腐蝕性介質 | 等腐蝕介質 | 尿素等腐蝕性介質 |
| 公稱通徑DN（mm） | DN15-300 | |||||
| 公稱壓力 | PN（MPa） | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
| 密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 水、油、蒸氣、 類（溫度≤200℃）、 類（溫度≤200℃） | |||||
