| 品牌 : | 臺臣閥門 | 型號 : | Q41F-900LB |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN20 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 美標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |
美標高壓鍛鋼球閥簡介：
美標高壓鍛鋼球閥的工作原理是靠旋轉閥桿來使閥門暢通或閉塞。可以全通徑球閥、90℃角、球閥開關輕便，體積小，可以做成大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
美標高壓鍛鋼球閥適用于：化工、石油、天然氣、冶金、等行業及含 介質、雜質多、腐蝕嚴重的 長輸管線。
美標高壓鍛鋼球閥是工程技術人員集十多年高壓閥門設計制造之經驗，采用國際新技術標準開發而成，主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統，由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐侯性，長期使用的可靠性等，密封，結構設計，操作方式有手動一蝸桿蝸輪驅動、氣動、電動、氣/液聯動、以及各類特殊控制形式。
美標高壓鍛鋼球閥說明
美標高壓鍛鋼球閥的閥體采用材料鍛制而成，球體側裝，中法蘭和頸部采用螺栓連接。鑄鋼固定球閥主要有二片式和三片式兩種閥體結構，適用于一般工業管線和長線管線，適用于各種腐蝕性和非腐蝕性介質。用戶可根據需要選用全通徑或者縮徑結構，全通徑閥門流量口徑與管線內徑一致，便于管線清掃；根據客戶的要求，可以提供端部連接為法蘭連接和對焊連接的結構形式，對焊端根據需要可提供袖管；可以根據客戶的使用工況，提供閥桿加長型埋地式全焊接球閥。閥桿加長的尺寸是由客戶來提供的。
美標高壓鍛鋼球閥結構特點：
1、閥座活塞效應，球閥有3種組合的活塞效應：①、上下游都是單活塞效應閥座，即DBB功能；②、上下游都是雙活塞效應閥座，即DIB-1功能；③、上游是單活塞效應閥座，下游是雙活塞效應閥座，即DIB-2功能。
2、閥座與球體之間密封有兩種結構：一為傳統的軟密封結構，二為設計先進的組合式密封結構。
3、閥桿防飛出設計，也就是放噴設計，可防止因操作不當而造成的閥桿從閥體內噴出。
4、鍛鋼球閥都具有防火防靜電裝置
5、閥座密封和閥桿密封處設計有緊急密封注脂入口，正常的密封不依賴密封脂。當密封面損傷而引起的泄漏時，可注入密封脂緊急修復。每個注脂孔口都安裝一個注脂閥和一個內嵌的單向閥。
6、排污口與排氣口。在閥體低位置安裝有排污閥，可以對閥腔放空和排污；在閥體上安裝有排氣閥（放空閥），可在線對閥腔進行排氣（放空）和清洗。排污閥和排氣閥（放空閥）可以在隔離閥或專用排放接頭，確保安全可靠，方便實用
7、能夠配套各種驅動裝置的連接盤。包括手柄、渦輪、電動、氣動、液動、氣液聯動、電液聯動等。
8、位置調整方便。在線更換或者安裝執行機構時，無法看清球孔位置，公司設計提供一個特殊的“定位槽”，可以非常容易和準確的找到球閥全開、全關的位置。方便執行機構限位裝置的調整。
9、對于端部為對焊連接的球閥，可以根據用戶管道材質等級調整球閥端部材質（過渡段），以確保材質強度的適配性和可焊性。兩端加袖管的糗大，袖管的長度能保證現場焊接操作對密封材料不產生影響。
10、埋地設計。埋地安裝的球閥，閥桿可以根據工程的需要加長，以便地上操作，并且將相應的注脂、排污、排氣裝置由管子引申到地面上。
美標高壓鍛鋼球閥規格參數
| 產品名稱 | 美標高壓鍛鋼球閥 |
| 產品型號 | Q341F/Q347F |
| 產品規格 | 2" ~ 48" (DN50~DN1200) |
| 壓力范圍 | 150LB ~ 2500LB (PN10~PN420) |
| 適用溫度 | -29℃~+250℃ |
| 驅動方式 | 渦輪操作，氣動操作，液動操作，電動操作 |
| 應用場合 | 適用于石油、化工、冶金、輕工、電站、城建供水、低溫工況以及輸油、輸水、輸氣、 等長輸管線 |
美標高壓鍛鋼球閥設計規范：
| 設計標準 | API6D, BS 5351, GB/T 12237 |
| 結構長度 | ASME B16.10, GB/T 12221 |
| 法蘭連接標準 | ASME B16.5, ASME B16.47，GB/T 9113,JB/T 79, HG/T 20592 |
| 對焊連接標準 | ASME B16.25，GB/T 12234 |
| 防火要求 | API 6FA, API 607 |
| 壓力試驗 | API 598,GB/T 13927, GB/T 26480 |
| 溫度壓力測試 | ASME B16.34,GB/T 12224 |
美標高壓鍛鋼球閥主體材質：
1.鍛鋼閥體/碳鋼內件
A105 閥體/ A105 ENP 球體 & 閥座環/ 4140 ENP 閥桿/ VITON. PTFE .PPL.NYLON.DEVLON 閥座。
2.鍛鋼閥體/不銹鋼內件
A105 閥體/ A182-F316 球體 & 閥座環/ A182-F316 或 17-4PH 閥桿/ VITON. PTFE .PPL.NYLON.DEVLON 閥座。
3.鍛造不銹鋼閥體/不銹鋼內件
ASTM A182-F316 閥體/ ASTM A182-F316 球體 & 閥座環/ ASTM A182-F316 或 17-4PH 閥桿/ VITON. PTFE .PPL.NYLON.DEVLON 閥座。
4.低溫鋼閥體/碳鋼內件
ASTM A350 LF2 閥體/ ASTM A350 LF2 ENP 球體 & 閥座環/ 4140 ENP 閥桿/ 低溫丁腈橡膠閥座。
5.低溫鍛造閥體/不銹鋼內件
ASTM A350 LF2 閥體/ ASTM A182-F316 球體 & 閥座環/ A182-F316 閥桿/ 低溫丁腈橡膠閥座。
美標高壓鍛鋼球閥工藝：
美標高壓鍛鋼球閥球體為固定球，球面經包絡線磨球工藝進行磨削拋光硬化處理，與閥桿分離，閥桿為細長桿軸，表面經硬處理，球體的軸向載荷經兩個較大的自潤滑動軸承傳遞給閥體，因而耐磨損，并且操作靈活扭矩低。
鑄造型閥體鍛鋼球閥目前在國內市場上極為少數，這款鍛鋼球閥產品，是我公司根據市場需求開發出來的一款新型鍛鋼球閥產品，它主要服務于低溫低壓，對球閥質量要求較高，且想節約成本的客戶，因為它的閥體也是全部為一體化鍛造，鍛造的閥體的外形和鑄造的閥體外形相似，所以我們稱之為鑄造型閥體鍛鋼球閥，因為它的閥體體型的原因，所以它所需要的原材料要遠遠低于我們常用的圓柱形鍛鋼球閥，所以，價格也是遠遠低于普通的圓柱形鍛鋼球閥，所以目前市場發展潛力巨大，目前這種類型的球閥主要在DN15-DN200之間，主要以兩片式結構，浮動球體結構為主。
美標高壓鍛鋼球閥主要結構特征
1. 鑄造型型閥體鍛鋼球閥閥門材料類型
鑄造型型閥體鍛鋼球閥, 它的閥體和內部金屬件全部采用鍛造材料，可以確保閥體有足夠的強度和硬度，也能確保閥體及內部件不會有任何的氣孔和沙眼，永遠不會有任何泄露的危險，閥座采用PTFE密封，具有耐高溫及耐壓的優勢，且采用PTFE密封的球閥，密封性能非常優越，具體細節及示意圖，可參考本公司網站上的電子樣本冊
2.防火安全設計
我公司生產的鑄造型型閥體鍛鋼球閥的閥座處采用了防火設計，當現場發生火災時，閥體內部的PTFE密封圈就會被高溫熔化，那么管道進口處的介質在壓力的作用下就會把球體推向出口端的防金屬火圈處，從而確保了次的金屬密封，介質就不會因為火災而泄露，具體細節及示意圖，可參考本公司網站上的電子樣本冊
3.防靜電設備
我公司生產的鑄造型型閥體鍛鋼球閥都是采用了防靜電設計，所謂的放靜電設計就是將球體和閥座在開啟和關閉時產生的靜電通過閥桿傳遞給閥體，從而傳向地面，確保不會因為所產生的靜電引發潛在的事故，防靜電設計結構就是在閥桿和球體部位安裝一個彈簧加上一顆不銹鋼珠， 通過它們將靜電傳達出去，具體細節及示意圖，可參考本公司網站上的電子樣本冊
閥體采用整體鍛件，確保不會存在沙眼等質量問題
鍛鋼材質制造性能更加可靠，采用機械整體焊接無泄漏
球體的加工精度非常精密操作輕便，可以根據客戶要求定制球體
美標鍛鋼全焊接球閥的產品具體尺寸，客戶可以提供圖紙根據客戶圖紙加工
閥座也由鍛件組成，密封可選用尼龍、PPL、硬密封等，根據要求定制閥門的密封
美標鍛鋼全焊接球閥在選型正確，正常操作、維護使用的情況下，使用壽命比普通的都長，開關次數可以達到數萬次，使用壽命可以達20年以上。
美標高壓鍛鋼球閥應用領域：

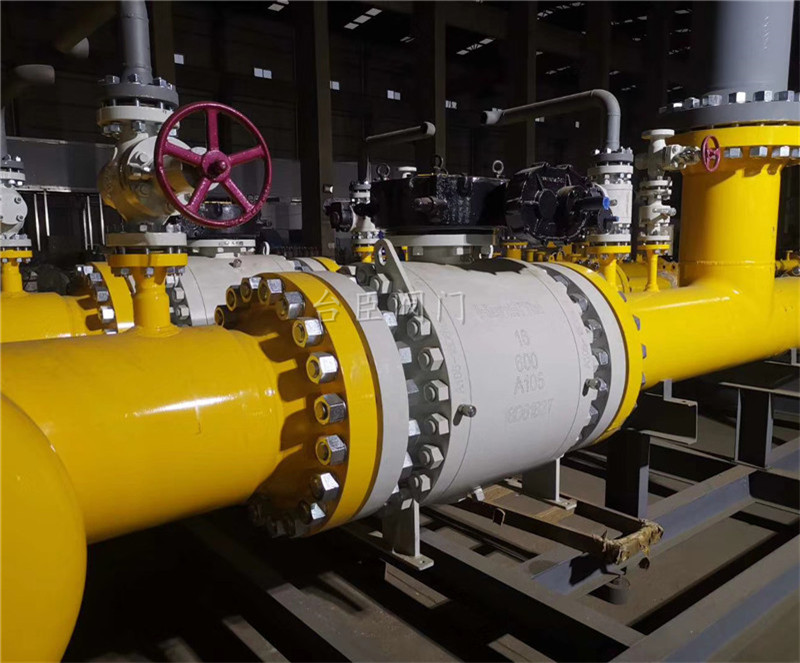

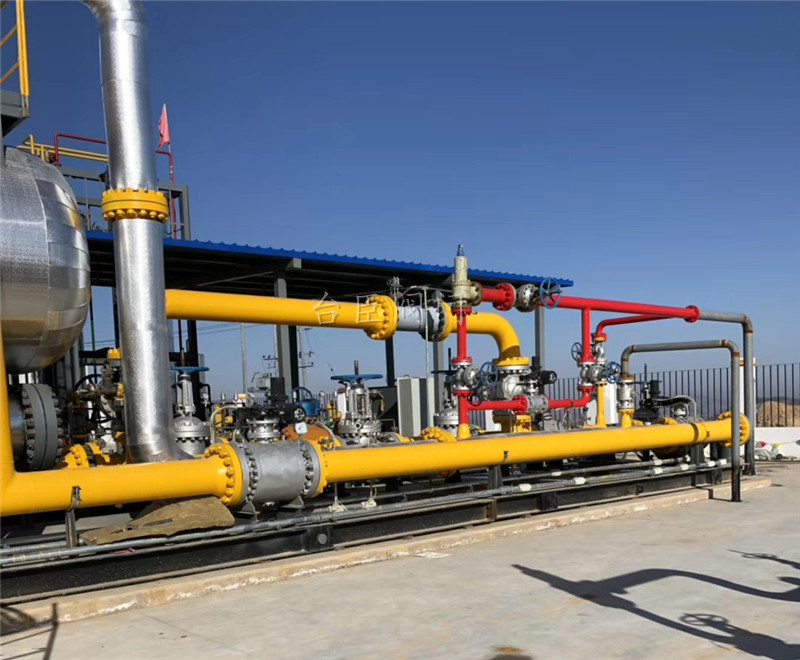

城市煤氣：特別是主管線、高壓力的管網中作為整個管道的主開關。
集中供熱：大型供熱設備輸出管線、主干線、支線。
熱交換機：管道及各回路啟閉，相對使用口徑較小。
鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道等
各種工業設備：各種熱處理管道、或者一些燃氣、煤氣公司的管線主管道或者壓力高管道。
