品牌 : | 臺臣閥門 | 型號 : | Q661Y |
材質 : | 不銹鋼 | 連接形式 : | 焊接 |
結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-100 |
適用介質 : | 顆粒、各種高腐蝕化學介質 | 壓力環境 : | 高壓 |
工作溫度 : | 高溫 | 標準 : | 美標 |
流動方向 : | 單向 | 驅動方式 : | 氣動雙作用 |
零部件及配件 : | 配件 | 用途 : | 截止 |
類型(通道位置) : | 二通式 |
氣動焊接硬密封球閥概述:

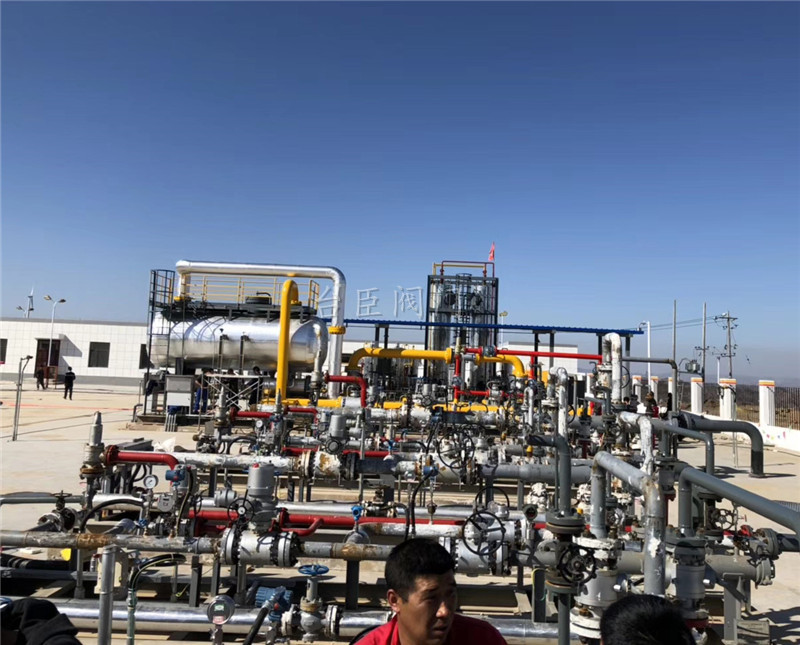

Q611Y氣動焊接硬密封球閥是一種轉角為90°的旋轉類閥門,密封性能優良、流量系數大、流阻系數小、結構簡單、使用壽命長、便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
Q611Y氣動焊接硬密封球閥閥體采用整體鍛造,避免泄漏點;閥桿加粗,增強其剛性。閥座采用自封式彈性閥座此一專利技術,以保證在高壓差下也能嚴密切斷,且避免在高溫工況下由于熱膨脹而造成的閥芯卡堵現象。在閥門芯座表面堆焊硬質合金,提高抗氣蝕能力和耐磨性,避免在高溫高壓下快速流動的蒸汽對閥芯座產生的沖蝕和氣蝕的破壞。選用帶凸輪限位的氣缸式執行機構,以避免在快速打開時產生的強大沖擊力對氣缸的損壞。改造執行機構的氣源流道,并通過電磁閥、快動裝置、限位開關、減壓閥、合理選擇閥的作用方式及對控制信號的設置等一整個綜合系統來 終達到≤0.5s的快速啟動。氣動焊接硬密封球閥簡介:
主要用于截斷或接通管路中的介質,亦可用于流體的調節與控制,與其它閥類相比,具有以下一些優點:
1、流體阻力小、Q41浮動式球閥是所有閥類中流體阻力 小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
3、的閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增設而增大。
4、閥桿密封可靠,由于閥桿只作旋轉運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增設而增大。
5、由于內件聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,故使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
氣動焊接硬密封球閥技術參數如下:
公稱壓力:PN10MPa~32MPa
關閉壓差:≤20MPa
公稱通徑:DN50~300
設計溫度:-20℃~500℃
泄漏等級:IV、V、VI級
快反應速度:≤0.5sCVM
氣動執行器參數:
·硬質鋁合金缸體
·齒輪齒條式設計
·雙作用或彈簧復位式
·NAMUR的附件安裝標準
·±5°調節
·可視指示器
·快速開關,百萬次開關壽命
技術參數
氣缸選配: AT系列
氣缸形式: 雙作用 單作用(彈簧復位式)
環境溫度: -20℃-+80℃
氣源壓力: 雙作用4~8bar、單作用5~8bar
附件選項 (可選)
回訊器:也叫限位開關,遠程反饋開關信號 (普通型、防爆型可選)
電磁閥:雙作用選二位五通、單作用選二位三通(普通、防爆;多種電壓可選)
三聯件:可對氣源起穩壓、過濾作用
手輪機構:在氣源故障情況下,轉動手輪機構,可實現手動開、關閥
電-氣定位器:輸入4~20mA信號,實現閥門調節功能(普通、防爆可選)
????????????????????? (注:電氣定位器只有在閥門要需求調節功能才選配)
備注: 氣缸參數請另參考所選配的氣動執行器資料。
氣動焊接硬密封球閥主要技術參數及性能:
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4、10.0MPa | |||||||||||||
泄漏量 | 硬密封:≤額定流量的10-5 | |||||||||||||
閥體形式 | 兩段式閥體(浮動球體) | 兩段式閥體(固定球體) | ||||||||||||
閥芯形式 | “O”型球形閥芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | |||||||||||||
連接形式 | 法蘭、焊接、螺紋 | |||||||||||||
流量特性 | 近似快開特性 | |||||||||||||
可調范圍 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
適用溫度 | 密封面 | |||||||||||||
硬密封≤450℃ 特殊材質≤1000℃ | ||||||||||||||
配置執行機構 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 | |||||||||||||
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
?氣動焊接硬密封球閥執行器技術參數:
執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4~0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動焊接硬密封球閥?主要零件材料:
零件名稱 | 材料 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | 不銹鋼+淡化處理 | |||
填料 | V型PTFE四氟填料、柔性石墨 |
氣動焊接硬密封球閥?主要設計標準:
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
?主要性能規范:
公稱通徑DN(mm) | DN15-300 | |||||
公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低壓氣密試驗 | 0.5~0.7 | |||||
適用介質 | 水、油、蒸氣、 類(溫度≤500℃)、 類(溫度≤350℃) |
