| 品牌 : | 臺臣閥門 | 型號 : | TCQ941F-160P |
| 材質 : | 不銹鋼F304 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15-100 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 160-250壓力 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電動開關、調節型 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 類型(通道位置) : | 二通式 |

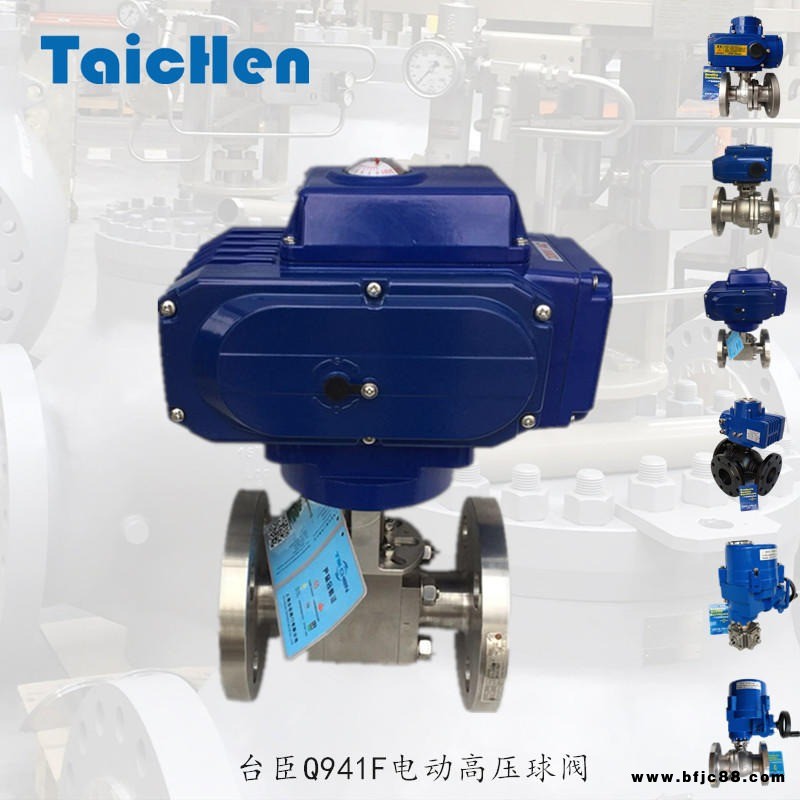

電動高壓球閥簡介：
超高壓鍛鋼、電動高壓球閥主要用于液壓、流體、油氣管路中的流通和截止。本型球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點。主要有閥體、球體、閥桿、手柄和密封裝置組成，高壓球閥產品廣泛應用于石油、LNG、天燃氣、化工、冶金、電力、制藥、造紙、食品、能源等行業。
電動高壓球閥特點
一；耐磨；由于硬密封不銹鋼法蘭電動球閥的閥芯是合金鋼噴焊，密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。（它的硬度系數為65-70）：
二；密封性能好；由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三；開關輕；由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。
四；使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。
電動高壓球閥結構：
臺臣牌電動高壓球閥是由鍛鋼高壓閥體及角行程電動執行器組成。執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，,在大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含 介質、雜質多、腐蝕嚴重的 長輸管線。
電動高壓球閥主要特點
三分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
電動高壓球閥主要技術參數閥體
| 閥體形式 | 三段式鍛造閥體 |
|---|---|
| 公稱通徑 | DN15～300mm、1/2"～12" |
| 公稱壓力 | PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；ANSI 150、300、600、900LB |
| 法蘭標準 | ANSI、GB、JB、HG等 |
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN10MPa以內) |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 閥芯形式 | O型球體閥芯 |
|---|---|
| 流量特性 | 快開型 |
電動高壓球閥執行機構
| 執行器型號 | CHR、HQ、381、DZW系列角行程執行機構 |
|---|---|
| 主要技術參數 | 電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360° |
| 動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 | |
| 防護等級：相當于IP67、隔爆標志：ExdⅡBT4、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖 |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。 ■ 主要性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤?公稱壓力 | |||||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | ≤1%(可調) | |||||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||||
電動高壓球閥主要零件材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
電動高壓球閥主要性能規范
| 公稱通徑DN(mm) | DN15-300 | 1/2"～12" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
| 試驗壓力 | 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||||||||||
| 適用介質 | 水、油、蒸氣、 類(溫度≤200℃)、 類(溫度≤200℃) | |||||||||||||
電動高壓球閥主要外形及連接尺寸
| 公稱通徑 DN(mm) | 15～300、1/2"～12" |
|---|---|
| L | 由于該閥門為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售 部 ，技術人員將會為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。 |
| H、H1、H2 | |
| D | |
| D1 | |
| D2 | |
| A1 | |
| b |
