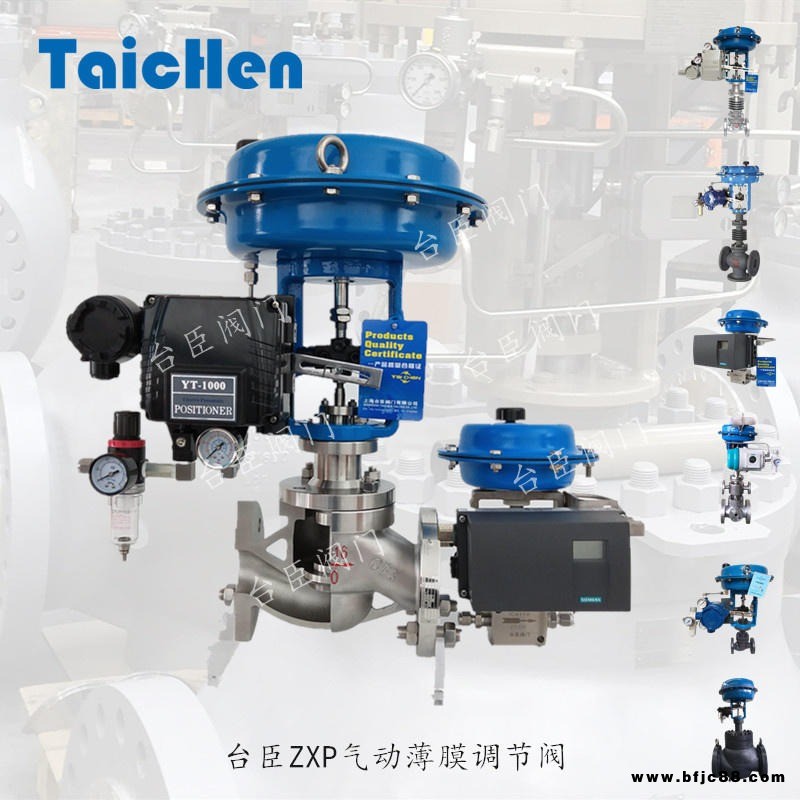

| 品牌 : | 臺臣閥門 | 型號 : | ZXP |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN20 |
| 適用介質 : | 水,蒸汽,氮?dú)?液化氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 配件 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
| 定位器 : | 山武、西門子、費希爾等 |

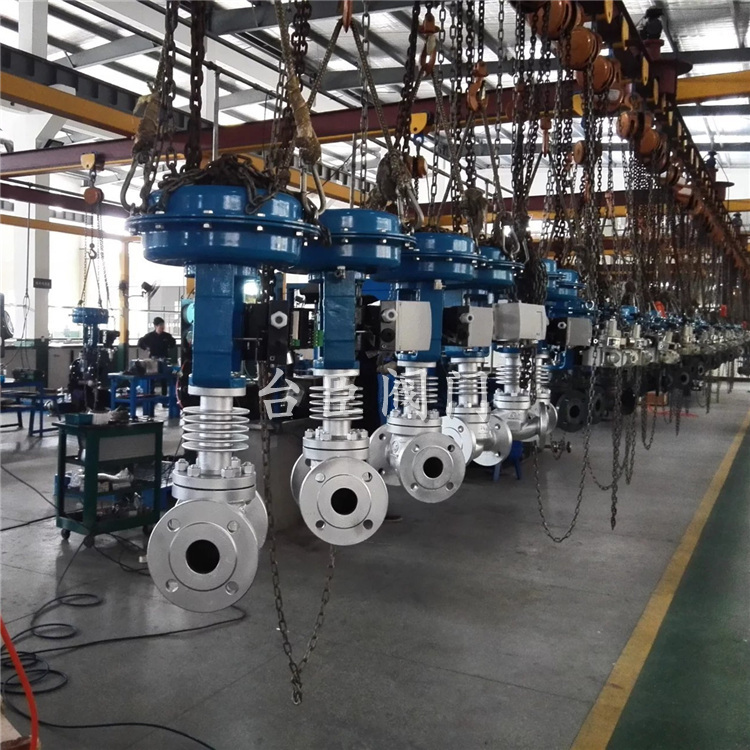

智能調節閥介紹：
隨著社會科技，新型產業的發展，智能兩個字被不斷應用，對于機械行業的智能設備要求也在不斷加大，臺臣閥門作為流體控制機械的行業參與者，更加義不容辭的研發，生產各種智能閥門、智能調節閥、智能電動調節閥、智能氣動調節閥。智能的意思就是帶有處理器，有自動運算的能力，數字化顯示，可連網，可用軟件管理系統控制，那么調節閥可以實現以上幾種功能嗎？下面臺臣就智能氣動調節閥的核心附件智能定位器做一個介紹，關于智能氣動調節閥價格、外形尺寸、型號等信息，可聯系我司工作人員。?
智能調節閥定位器簡介：
智能調節閥定位器是一種不需要人工調校，可以自動檢測所帶調節閥零點，滿程，摩擦系數，自動設置控制參數的新型智能閥門定位器。智能調節閥定位器的技術原理是采用電平衡（數字平衡）原理代替?zhèn)鹘y(tǒng)的力平衡原理，將電控命令轉化成氣動定位增量來實現閥位控制；利用數字式開、停、關的信號來驅動氣動執行機構；閥位反饋信號直接通過高精度的位置傳感器，實現電/氣轉換功能。
智能調節閥定位器概述：

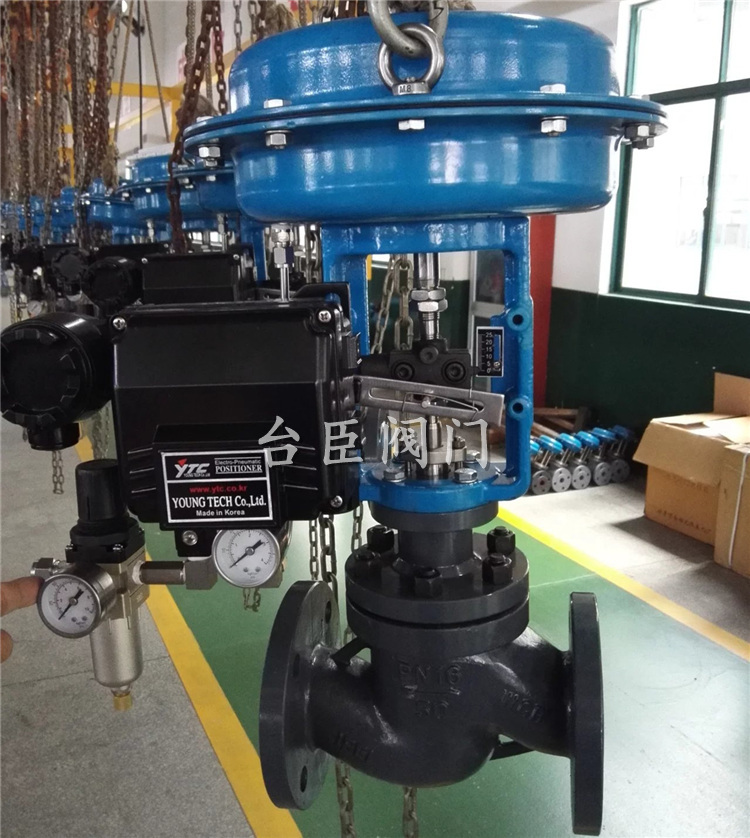

智能調節閥定位器采用全數字化運算和操作，適用于直行程或角行程的氣動執行機構。動作方式有單作用和雙作用式。該智能調節閥定位器屬兩線制儀表，提供PID調節功能，可作為一臺就地調節器和定位器一體的高智能控制裝置。定位器由輸入信號4~20mA進行控制，PID控制由+24VDC供電輸出與變送器串聯回路運行。同時它除完成將調節器輸出的電流信號轉換成驅動調節閥的主要功能外，還具有按照工作時閥桿摩擦力，抵消因被調介質壓力的變化而引起的不平衡力，從而使氣動調節閥開度對應于調節器輸出的控制信號來實現正確定位，可支持HART通訊協議。臺臣閥門可為用戶提供西門子、山武、ABB等原裝進口定位器，也可提供臺臣牌調節閥配合進口定位器，滿足用戶所有需求。
智能調節閥定位器工作原理：

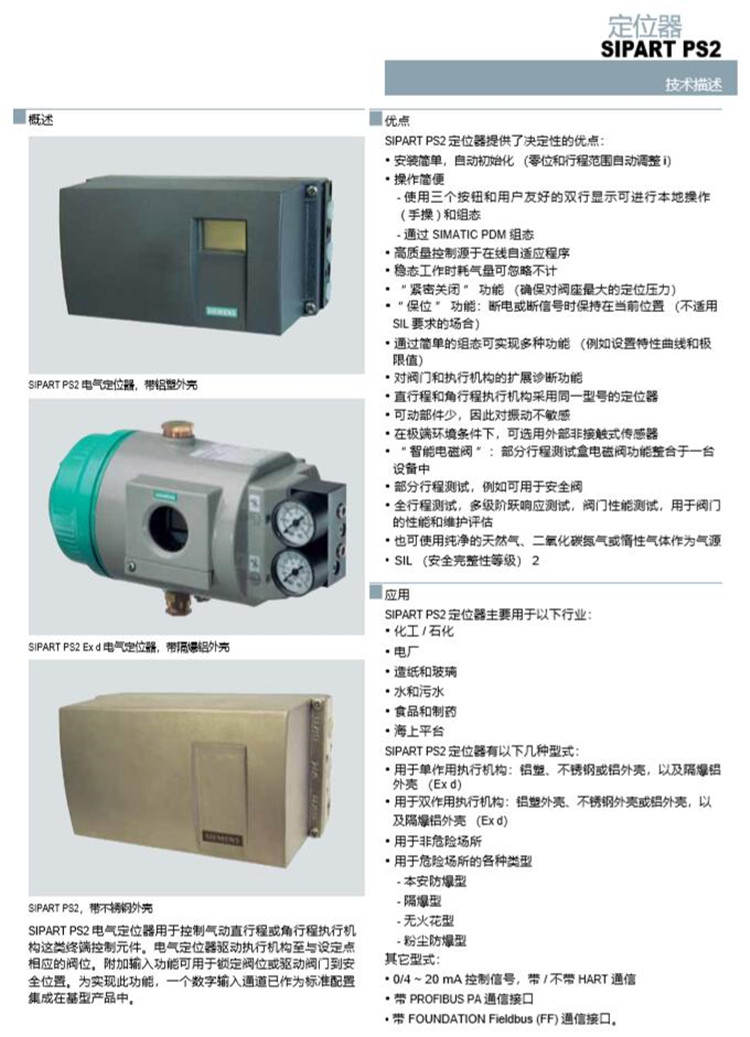

智能調節閥定位器內帶有微處理器，工作時可接收4-20mA的設定值信號，與閥位傳感器反饋的實際閥位值進行比較，如果檢測到偏差，立即根據偏差的大小和方向輸出一個電控指令（PWM數字方式）給噴嘴擋板的I/P控制單元，進而調節進入執行機構氣室的空氣流量，也就是說控制閥將控制指令轉換為氣動位移增量。當實際閥位與設定值偏差很大時（高速區），定位器輸出一個連續信號；如果偏差不大（低速區），定位器將輸出脈沖信號；當偏差很小時（自適應或可調死區狀態），則沒有定位器輸出，此時，實際調節閥位置到達設定值，機構達到平衡狀態，即一定的設定電流對應一定的調節閥位置。 西門子智能定位器
調節閥智能定位器和機械定位的區別及選用：
智能定位器內帶處理器，能數字化顯示，可聯網，而機械定位器不能，它只能接收普通的電流、電壓信號，不具備運算能力，但在有電磁波干擾的苛刻場合，比智能定位器好用。智能定位需要管理系統控制，初次使用較為復雜，但后期便于管理，又因?yàn)樵靸r(jià)成本高，在一些簡單的調節系統中機械定位器性價比更高。隨著未來智能科技的發展，智能定位器的應用會越來越廣，造價也會降低，新一代的年輕人也會更加傾向于智能控制，但當下機械定位器還是主流，關于兩者的區別及選用，用戶可根據現場的工況選擇，或與臺臣閥門技術人員聯系，讓我們?yōu)槟?wù)。
智能調節閥定位器特點：
1、智能調節閥定位器內部全數字化控制，具有可靠性高、穩定性好、體積小、重量輕等優點。
?2、調試方便快捷，無需任何工具，只需按動定位器界面上幾個按鈕，即可完成調試。?
3、功能設置簡單，調校時可對正/反作用方式、閥開/關類型、輸出特性、直行程或角行程等進行直接設置。?
4、智能化控制對調節閥介質波動、行程、執行器泄漏等可做出判斷分析、報警、閥門優化。
智能型調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋
智能型調節閥主要技術參數
電動執行機構主要技術參數 輸出推力：44～550KN （輸出調節推力：5.71～47.05KN）（輸出額定關閉
推力：8.4～63.15KN
位置控制基本誤差：（設定行程時間≥25秒）±1%
重復性誤差：（設定行程時間≥25秒）≤1%
死區：0.1%～9.9%可調
輸出額定負載止下啟動頻率：1200次/小時
輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
供電電源：380±10%VAC，50Hz
相對溫度：≤95% 環境溫度：-30℃～+70℃
防爆等級：ExdⅡBT4
防擴等級：IP68 輸入輸出通道均采用光電隔離
智能型調節閥調節機構主要技術參數
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
(10) | (12) | (15) | (20) | ||||||||||||||
額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
固有流量特性 | 直線、等百分比 | ||||||||||||||||
固有可調比R | 50:1 | ||||||||||||||||
允許泄漏量 | 硬閥座：Ⅳ級、軟閥座：Ⅵ級 | ||||||||||||||||
公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
工作溫度 t（℃） | 常溫型 | -20～200、-40～250、-60～250 | |||||||||||||||
散熱型 | -40～450、-60～450 | ||||||||||||||||
高溫型 | 450～560 | ||||||||||||||||
低溫型 | -60～-100、-100～-200、-200～-250 | ||||||||||||||||
臺臣閥門成功開發智能調節閥的 原則
可 靠 性：作為*設計要素，以使產品的早期故障率降得更低，其基礎來自五十年的設計和制造經驗。
滿足客戶需求：對客戶的需求進行分析，并將結果作為設計的基礎，終開發出讓客戶滿意的產品。
不斷創新：以市場為導向，以技術創新為目標，開發了具有雙向通訊功能的代數字式智能定位器等多項革新性產品。
適 應 性：定位器與執行機構配套設計，采用無管路連接，使調節閥具有更高的抗震性、堅固性及安裝的多樣性、靈活性，適應了現場對
? ? ? ? ? ?調節閥的各種要求。
成? ? 本：新型可雙面使用的閥座，節省了維修成本及時間；模塊化設計使得零件的通用性大大提高，節約了制造成本及原材料。
環? ? 保：新型填料密封箱設計配合防腐蝕的填料函材質，提高了閥門的政績密封性能，符合 新的環保要求。
效? ? 益：經過數千次的嘗試，設計出具有噴霧裝置的多彈簧氣動執行機構，保護執行機構內部不受環境腐蝕，并且還可以雙倍利用輔助
? ? ? ? ? ?能源。
通 用 性：閥體按美標ANSI及德標DIN設計，流量特性符合IEC534-2標準，定位器安裝符合DIN IEC534T6標準。
高 精 度：全新CNC制造技術，配合精密測量器具，以保證產品的品質。? ? ?
“魔鬼三角”之控制：價位低、交貨快、品質高，滿足您的 佳要求。
符合上述要求而開發的產品就是A系列模塊智能調節閥是一種新型的調節閥，一種模塊化的*組合，不論是在品質、效益、外觀及維修等方面均會讓您滿意，保證您的選擇是 佳的選擇。

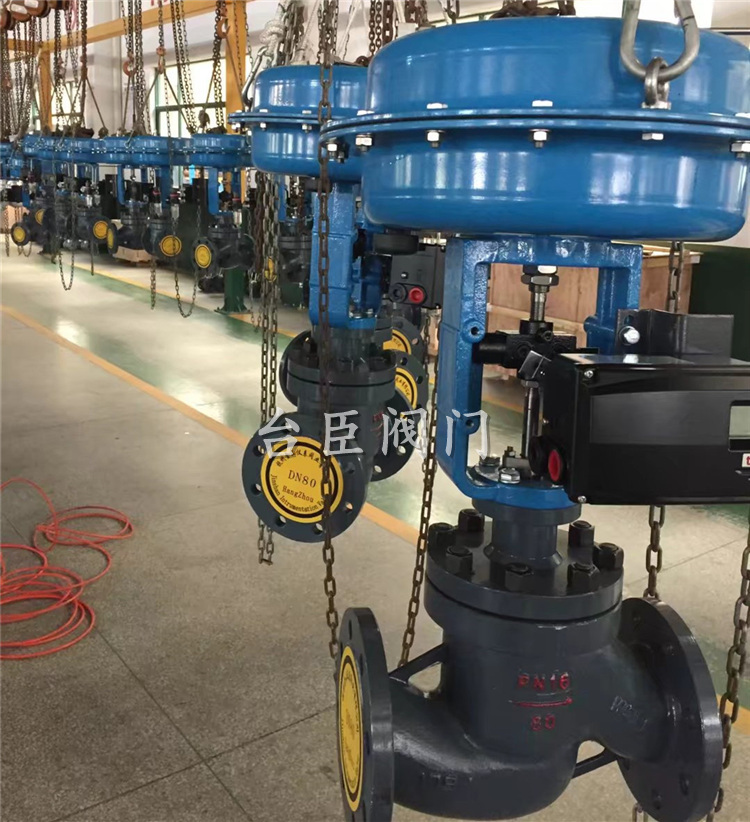

智能調節閥簡介

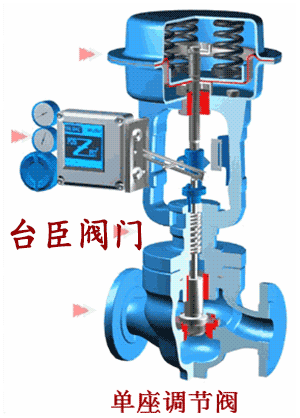

智能調節閥的特點是種類多、設計緊湊、輕質，它配帶MF氣動多彈簧薄膜執行機構和調節閥、防震的數字定位器。我們可以有選擇的裝上手輪以便在故障的情況下緊急使用。此類閥的閥座被設計為可雙面使用結構，閥芯可被迅速更換，從而延長了閥的使用壽命。
閥座簡潔的幾何形狀使得我們可以選擇更經濟型的材料，如淬火不銹鋼、司太萊堆焊材料、碳化硅、碳化鎢等。有軟密封和硬密封供選擇。和常規結構相比，此類閥的PTFE-軟閥座密封元件是由鑲在閥座槽里的O型圈閥芯上。這樣保證了PTFE密封元件不被過大的沖力所破壞。
? ? 這種獨特的易換、鑲進式設計（如圖中所示）與常規螺紋旋進式設計在安裝及密封的方法上有顯著的不同。在常規型結構中，閥體與閥座是螺紋密封，接觸面之間有一個很小的角度，這樣，在理論上只是線接觸。不同的結構和工況條件所要求的閥座擰緊扭距不一樣。在ECOTROL系列調節閥中，閥座密封純粹是靠軸向密封來完成，而且用初壓的方法來排除過載的可能。
? ? 閥座的自對中任務是由固定件（套筒）來完成的，上閥蓋把作用在閥體上的部分壓力通過套筒傳遞到閥座上，使閥座和閥體配合得更為緊密。我們用專用數控加工中心加工和配置閥座和閥芯，這樣，套筒與閥座之間的縫隙就特別小，從而閥座受力就非常均勻，所以很容易達到自校正。這樣，在任何情況下都能保證密封件所需的壓力。由于有兩個間隔較大的專有導向套的作用，所以閥桿就會得到較好的導向功能。

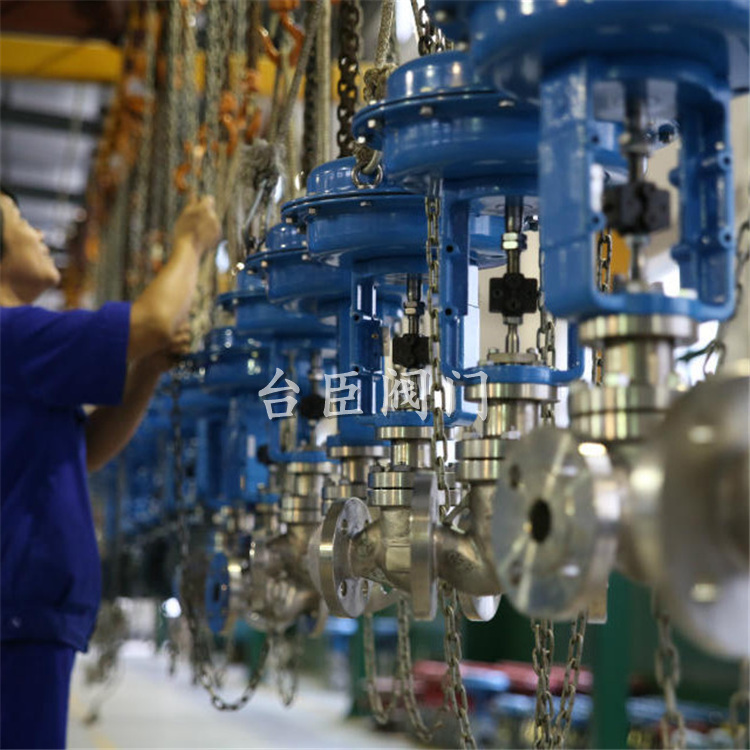

性能優越的結構? A系列模塊化調節閥
● 廣泛用于化工、石油、電廠、水處理、空調系統等各種場合。
● 適用于氣體、液體、蒸汽和腐蝕性介質的調節。
● A系列模塊化體系具有非同一般的靈活多便性，模塊組合范圍通徑可以從15到400，壓力從ANSI150到2500LB。
● 配置相應的閥門部件，滿足所使用的工況條件的需要：
? ?▽ 閥體有碳鋼、鉻鉬鋼和不銹鋼等；
? ?▽ 上閥蓋可提供標準型、散熱片型、波紋管密封型、低溫型；
? ?▽ 填料可提供四氟填料、編制填料、石墨填料及波紋管密封；
? ?▽ 閥芯可提供硬密封、帶有軟密封的組合式金屬密封；
? ?▽ 執行機構可配氣動、電動
? ?▽ 定位器可配氣動、電氣閥門定位器或代智能標準型定位器Eexib II CT6 以及隔爆型定位器Eexd；
? ? 的特點還在于壓力加強型閥桿密封，用標準的PTFE-V型圈填料（5）再附加上精密封元件及防塵圈（3）進行密封。由于抗腐蝕彈簧的作用，PTFE-V型填料緊緊地貼在上閥蓋的內側及閥桿上。這樣裝配，密封元件既起到密封的作用又起到刮除雜質的作用。與常規的填料密封相比，除了在不同的工作溫度下起到有效的密封效果外，作用在閥桿上的靜摩擦力和滑動摩擦力都非常小。? ? ?
? ? 標準上閥蓋（DN15-65/1/2-21/2）都帶有冷卻片用來降低流體及閥桿的溫度。
? ? 選擇加長法蘭上閥蓋為了保護閥桿免遭受極高的溫度的損害，如果有特殊要求的話，可以使用保溫夾套。
閥 桿 密 封
⑴帶精密封元件的標準免維修PTFE填料
? ? 為了使密封系統能在低壓、抗腐蝕的狀況下有很高的效率，我們預先在填料下面加了一個彈簧，這樣就能根據彈簧的伸縮長度計算出預載力。當給填料施加的壓力越來越大時PTFE-V型填料的兩側就緊緊地貼在上閥蓋的內側及閥桿上。為了能保證在不斷變化的工作條件下密封良好，V型填料用各種不同的PTFE化合物構成。放在V型圈上面的基礎圈起到防塵的作用。精密封元件是一種壓模成型圈，它由特殊的彈性材料構成。從填料函上端（即防塵圈）到精密封元件的距離與閥桿的行程相等。如此以來，這種結構就防止了附著在閥桿外露表面的雜質隨閥桿進入填料函內部并對閥桿及密封元件造成破壞。當閥關閉時（閥桿不動時），既雜質可能已通過防塵圈但決不會到達精密封元件上。
⑵石墨填料函
? ? 要想使填料被安裝得可靠、安全就得保證來自填料螺母作用在石墨填料上的力足夠大。此時填料箱內壁上的受力就類似于充滿液體的容器內壁上的受力。但是在裝配時，下面的密封圈受到的壓力，這樣才能保證填料箱內獲得較穩定、較均勻的壓力。為了能夠達到以上目的，我們推薦您使用ARCA-OPTIPRESS預壓設備，此設備由執行機構帶動并獲得。要不然，如果用普通的方法（即只用擰填料螺母的方法）來安裝填料就可能造成極大的危害。在手工安裝的情況下，由于摩擦力抵消了一部分壓力，所以填料下部受到的壓力要比上部受到的壓力小，這樣就會使受力不均勻，從而導致外漏。而且，作用在填料螺母上的扭矩對防止泄露起到積極的作用，但在另一方面，滯后現象將變得不是太高。
⑶耐磨、抗腐蝕套筒
? ? 考慮到石墨填料函和普通碳鋼上閥蓋之間的電腐蝕，我們?cè)O(shè)計中對所有口徑大于DN65閥體的上閥蓋提供了一種特殊處理過的不銹鋼套筒。對于口徑小于等于DN65閥體，上閥蓋的材質采用不銹鋼。為了使填料（或密封圈）和套筒之間有非常好的密封效果，這種套筒的內孔壁要求表面光潔度非常高。這種不銹鋼套筒避免了腐蝕或使腐蝕降低到小，從而保護了密封環境。
⑷波紋管密封
? ? 波紋管作為密封元件只是用在嚴格控制外漏的場合，如介質為有毒有害的液體或氣體。具有彈性及抗壓能力的波紋管一頭焊接在閥桿上而另一頭焊接在上閥蓋下的接口密封圈上。為了安全起見，此系統采用了免修備換的措施（即一次性使用）。我們可以在閥桿與波紋管之間選擇使用軟管連接，也可以用這種結構進行泄漏量探測。
閥 內 件
⑸ATS、APS拋物線閥芯
? ? 金屬閥座結合快速更換閥芯有較強的抗雜質破壞能力和抗空氣腐蝕能力。由于它的結構對稱性，所以生產加工容易快捷。
⑹ATS拋物線閥芯（軟密封）
? ? 軟座與快速可換閥內件相結合。PTFE軟密封（兩面均可使用）由于彈性O(shè)型圈支承并受到金屬擋圈的保護。閥芯對閥座的部分力由于金屬擋圈承擔而直接傳到閥座的金屬部分，這樣就會排除PTFE密封圈過載。
⑺AGT、AGP拋物線閥芯（下導向）
? ? 此類閥的特點為金屬閥座、閥芯易換且?guī)в须p導向。這種雙導向結構在全行程上起到了穩定閥芯及閥桿的作用，因此它被推薦用于高壓差的工況下。下導向處在閥座的正下方且易換。傳統的帶雙導向結構的閥體中帶有下閥蓋，而下閥蓋用螺栓連接在閥體上，這就要求帶一個額外的墊片以防外漏。但是一體化閥體設計就解決了這個問題。
⑻ACB、APC多孔籠式閥內件
? ? 金屬座與快速可更換相結合。尤其在高壓差時對液體和可壓縮流體的處理效果更明顯。液體流動由于氣蝕作用而引起腐蝕。從閥內件孔引出的液流被分成多個氣蝕液噴射流。在籠中心，噴射流撞擊，蒸汽泡破碎。在這里，它們對閥內件不會造成任何損傷，噪音標準也相應會降低（5-10db)。
⑼ASB、APB平衡式閥內件
? ? 平衡式調節閥所需的調節力比普通非平衡式調節閥小得多，因而更適合大壓差的場合。
按平衡密封件的形式分為：
* 金屬活塞環密封
* 星型密封圈+聚四氟乙烯擋圈
* 純石墨密封圈
