| 品牌 : | 臺臣閥門 | 型號 : | ZDLP |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN20 |
| 適用介質 : | 水,氮氣,空氣 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 伺服 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

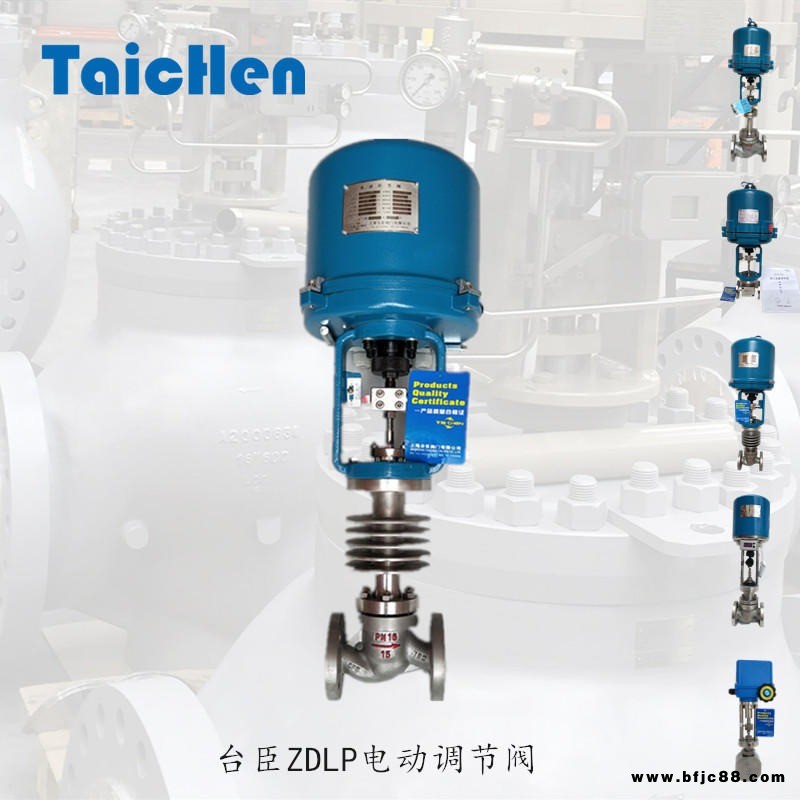

電動開關調節閥 電動切斷調節閥結構特點和應用范圍
電動開關調節閥 電動切斷調節閥是由3610L/3810L/PSL或其它系列電子式一體化(或智能型)電動執行機構和套筒調節機構組成。電子執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入訊號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性能好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點;適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥若采用了軟密封結構，特別適應于即要求調節又要求切斷的場合。
電動開關調節閥 電動切斷調節閥主要技術參數和性能指標
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | |||||||||||||||||||||||||
閥座 直徑dn(mm) | 10 | 12 | 15 | 20 | 10 | 12 | 15 | 20 | 25 | 32 | 32 | 40 | 32 | 40 | 50 | |||||||||||||||
額定流量系數(KV) | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | ||||||||||||||
等百 分比 | 1.6 | 2.5 | 4.0 | 6.3 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 16 | 25 | 16 | 25 | 40 | |||||||||||||||
閥行程(mm) | 16 | 25 | ||||||||||||||||||||||||||||
執行機構型號 | 361LSA-08/381LSA-08/PSL201 | 361LSA-20/381LSA-20/PSL202 | ||||||||||||||||||||||||||||
公稱通徑DN(mm) | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |||||||||||||||||||||||
閥座 直徑dn(mm) | 65 | 65 | 80 | 65 | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 250 | ||||||||||||||||||
額定流量系數(KV) | 直線 | 69 | 69 | 110 | 69 | 110 | 176 | 275 | 275 | 440 | 440 | 690 | 1100 | |||||||||||||||||
等百 分比 | 63 | 63 | 100 | 63 | 100 | 160 | 250 | 250 | 400 | 400 | 630 | 900 | ||||||||||||||||||
額定行程L | 40 | 60 | 100 | |||||||||||||||||||||||||||
常配執行 機構型號 | 361LSB-30 381LSB-30 PSL204 | 361LSB-50 381LSB-50 PSL208 | 361LSC-65 381LSC-65 PSL312 | 361LSC-99 381LSC-99 PSL314 | 361LSC-160 381LSC-160 PSL316/320 | |||||||||||||||||||||||||
公稱壓力PN | Mpa | 1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0 | ||||||||||||||||||||||||||||
固有流量特性 | 直線、等百分比 | |||||||||||||||||||||||||||||
固有可調比(R) | 50 | |||||||||||||||||||||||||||||
信號 | 輸入信號:4-20mA(輸入1-5v的須指明);反饋信號：4-20mA | |||||||||||||||||||||||||||||
允許泄漏量 | 硬閥芯;IV級(10-4×Kv) 軟閥芯:VI級 見GB/T4213-92 | |||||||||||||||||||||||||||||
工作溫度
t(0C) | 常溫型 | -20～200、-40～250、-60～250 | ||||||||||||||||||||||||||||
散熱型 | 代號：S | -40～350、-60～350 | ||||||||||||||||||||||||||||
高溫型 | 代號：G | 350～595(選用高溫材料) | ||||||||||||||||||||||||||||
低溫型 | 代號：D | DO:-60～-100、D1:-100～-200、D2:-200～-250 | ||||||||||||||||||||||||||||
調 節 切斷型 | 代號：Q | -40~150（閥芯夾增強PTFE）(特殊情況下采用) | ||||||||||||||||||||||||||||
1.工作溫度劃分是根據閥體材料的壓力-溫度等級(GB9131-94)、使用工況、閥門的密封件材料等綜合因素來劃分的,各國劃分是有細微區別的,甚至各制造廠因使用的材料不一也會有區別的.
2.上述執行機構配置是根據常規配置來定的,具體配制要根據工藝參數,考慮到壓差,選定合理、經濟的執行機構
3.所配電子式電動執行機構也可采用Rotork,伯納德等國內外廠家的產品.
電動開關調節閥 電動切斷調節閥主要零件材料
零件名稱 | 材 料 |
閥體、閥蓋 | WCB（ZG230-450）WCC（ZG270-500）WC6（ZG15CrMo） CF8（304）CF8M（316）CF3（304L）CF3M（316L） |
閥芯、閥座 | 304（0Cr18Ni9）316（0Cr17Ni12Mo2）316L（00Cr17Ni14Mo2）并堆焊司太萊合金 17-4PH（沉淀硬化型不銹鋼） |
填料 | PTFE（聚四氟乙烯）R.TFE（增強聚四氟乙烯）Grafoil（柔性石墨） |
密封墊片 | XB350（石棉橡膠板）、PTFE、柔性石墨夾金屬 |
膜蓋 | A3（Q235鍍漆或噴塑）304（特殊情況下采用） |
波紋膜片 | 丁睛橡膠夾增滌綸織 |
彈簧 | 60Si2Mn 50CrVA |
閥桿 | 304 316 316L 17-4PH |
可根據工況選用其它材料
□ 閥蓋型式
□型號編制說明
ZDLP-□□K(B)
Z:執行器大類, D：電子式 L:直行程 P:單座調節閥
-□□:壓力級別： 如16：1.6MPa K(B)電開（關）式
ZDLPQ-□□K(B) Q:調節切斷型
ZDLP-□□K(B)G G:高溫型
ZDLP-□□K(B)W W:波紋管密封型
ZDLP-□□K(B)J J:夾套保溫型
ZDLP-□□K(B)D D:低溫型
ZDLP-□□K(B)S S:散熱型
ZDLP-□□K(B)WS WS:波紋管密封散熱型
ZDLPⅡ-□□K(B) Ⅱ：第Ⅱ設計系列產品，指低噪聲型
ZDLM： M:套筒閥
□外形尺寸(mm)
電動開關調節閥 電動切斷調節閥外形尺寸表
公 稱 通 徑 | L | H | D | 重量Kg | |||||
PN MPa | 常溫 | 散熱高溫 | PN 1.6 MPa | PN 6.4MPa | |||||
1.6 | 4.0 | 6.4 | 常溫 | 高溫 | |||||
G3/4 | 150 | 230 | 560 | 630 | 225 | 12 | 14 | ||
20 | 150 | 230 | 565 | 635 | 25 | 28 | |||
25 | 160 | 230 | 570 | 640 | 24 | 28 | 31 | ||
32 | 180 | 260 | 595 | 665 | 26 | 29 | 32 | ||
40 | 200 | 260 | 655 | 725 | 255 | 36 | 45 | 49 | |
50 | 230 | 300 | 660 | 735 | 39 | 49 | 53 | ||
65 | 290 | 340 | 760 | 840 | 57 | 76 | 84 | ||
80 | 310 | 380 | 770 | 840 | 72 | 95 | 105 | ||
100 | 350 | 430 | 770 | 850 | 311 | 85 | 100 | 120 | |
125 | 400 | 500 | 1045 | 1135 | 150 | 175 | 190 | ||
150 | 480 | 550 | 1100 | 1190 | 187 | 231 | 251 | ||
200 | 600 | 650 | 1285 | 1380 | 242 | 365 | 355 | ||
250 | 730 | 775 | 1335 | 1435 | 345 | 398 | 495 | ||
為便于維修,頂上請請預留200-300mm空間,以便不折閥而只拆去執行機構
電動開關調節閥 電動切斷調節閥外形尺寸表2.以配361L型執行機構為例
公稱 通徑 | D | Dn | -1000C | -2000C | -2500C | D3 | D4 | n- фd | 重量 Kg | ||||
H2 | H | H2 | H | H2 | H | ||||||||
G3/4 | 225 | 290 | 500
| 932 | 700 | 1132 | 900 | 1332 | 260 | 290 | 8-14 | 21 | |
20 | 290 | 1050 | 1250 | 1450 | 35 | ||||||||
25 | 290 | 1080 | 1280 | 1480 | 39 | ||||||||
32 | 315 | 1100 | 1300 | 1500 | 285 | 315 | 41 | ||||||
40 | 255 | 335 | 1225 | 1425 | 1625 | 305 | 335 | 8-16 | 59 | ||||
50 | 370 | 1263 | 1463 | 1663 | 340 | 370 | 65 | ||||||
65 | 400 | 600 | 1426 | 800 | 1626 | 1000 | 1826 | 370 | 400 | 10-16 | 95 | ||
80 | 435 | 1431 | 1631 | 1831 | 405 | 435 | 108 | ||||||
100 | 490 | 1450 | 1650 | 1850 | 460 | 490 | 12-18 | 138 | |||||
125 | 310 | 555 | 700 | 1755 | 900 | 1955 | 1100 | 2155 | 525 | 555 | 14-18 | 223 | |
150 | 630 | 1785 | 1985 | 2185 | 590 | 630 | 16-18 | 282 | |||||
200 | 740 | 1821 | 2021 | 2221 | 700 | 740 | 18-18 | 395 | |||||
以配361L型執行機構為例,H2也可由設計院或用戶指定.
尺寸L見上圖
□ 連接尺寸及標準
。法蘭按GB/T9113-2000(默認標準)
也可按JB/T79.1-94, JB/T79.2-94,或HG20592～HG20635-97
·法蘭密封面型式:PN16為凸面法蘭;PN25為凸面法蘭
PN40、PN64(63)為凹凸面法蘭,閥體為凹面法蘭
·法蘭端面距按GB12221-2000(其它標準須指明)
。焊接連接坡口按：GB12224-2000
·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造,如ANSI，JIS,DIN等。
電動開關調節閥 電動切斷調節閥安裝、使用與維護
1、 安裝
（1） 檢查整機零件是否缺損與松動，對使用有害健康的介質必須進行強度，密封、泄漏與精度測試。
（2） 在安裝前對管道進行清洗，閥門入口處要有足夠的直管段，并配有過濾器，閥體與管道法蘭連接要注意同軸度，介質流向應與閥體箭頭指向一致。
（3） 安裝場地應考慮到人員與設備的安全，既便于操作，又有利于拆裝與維護。
（4） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝或閥自重較大時與振動的場合，要用支撐架。
（5） 閥門應安裝在環境溫度為-10~550C，相對濕度為≤95%。
（6） 為使自動系統失靈可檢修閥門時仍能連續運行，必要時可設置旁路閥，旁路閥流量特性與行程，要與原來閥門選擇一致。調節閥的標準布置為圖d
（7） 電氣部分接線安裝，請參閱該產品生產廠安裝接線圖說明書。
2、 使用：
（1） 使用前應檢查電源電壓是否與規定相符，電氣安裝線路是否正確。
（2） 初始零位，出廠時已調整在機械限位塊下端。如現場需要其他位置，具體可參閱電動執行機構說明書進行調整。
（3） 電動調節閥須作就地手工操作時，只能在斷電或信號發生器處于手動位置時進行。
3、 維護：
（1） 清洗閥門：對清洗一般介質，只要用清水洗凈就可以。但對清洗有害健康的介質，先要了解其性質，再選用相應的清洗辦法。
（2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯，閥桿等精密零件的加工表面，拆裝閥座時應使用專用工具。
（3） 閥芯與閥座（閥塞與套筒）：二密封面有較小的銹斑與磨損，可用機械加工的方法進行修理，如損壞嚴重必須換新，但不管修理或更換后的硬密封面都必須進行研磨。
（4） 閥桿：表面損壞，只能換新。
（5） 易損零件：填料、密封墊片，每次檢修時全部換新。
閥門成裝：要注意對中，對定位、導向、螺紋與減速器等處，宜加適當潤滑脂。成裝后應按產品測試項目與方法進行調試，并要這期間，可更準確地調整填料壓緊力以及閥門關閉位置。
電動開關調節閥 電動切斷調節閥常見故障與排除方法見下表：
故障現象 | 產生原因 | 排除方法 |
電機不動作 | 1、電源沒接入 2、斷線或接線柱接線脫落 3、電源電壓不同，偏低 | 1、接入電源 2、更換或接上電源線 3、接通規定的電源電壓 |
有輸入信號但無動作 | 1、執行機構故障 2、閥桿彎曲或折斷 3、閥芯脫落（銷子斷） 4、閥芯與襯套或閥座卡死 | 1、檢查執行機構 2、更換閥桿 3、重裝銷子 4、檢查同軸度并重新安裝 |
閥全閉時泄漏量大 | 1、閥芯與閥座腐蝕、磨損 2、閥座的螺紋腐蝕
| 1、輕度可研磨閥芯、閥座，重度應更換 2、更換閥座 |
閥達不到全閉位置 | 1、介質壓差大于閥的允許壓差 2、閥體內有雜物 | 1、選取大一檔輸出力的執行機構 2、清除雜物 |
閥門工作不穩定 有振動現象 | 1、閥桿與填料函間摩擦力大 2、支撐不穩 3、附近有振動源 4、口徑太大，使閥在小開度工作 | 1、減小摩擦力，將填料壓蓋放松點 2、加固支撐 3、消除振動源 4、應減小閥閥口徑 |
填料函處滲漏 | 1、填料壓蓋太松 2、填料損壞 | 1、擰緊填料壓蓋 2、更換填料 |
閥體與上閥蓋連接處滲漏 | 1、 密封墊損壞 2、 六角螺母松動 | 1、更換密封墊 2、緊固六角螺母 |
閥動作遲鈍 | 1、 閥體內有粘性大的介質，使閥堵塞或結焦 2、 聚四氟乙烯填料硬化 | 1、 應予清洗 2、 更換填料 |
閥可調范圍小 | 1、閥芯被腐蝕，使小流量變大 | 1、更換閥芯 |
注：單座閥閥芯與閥座對應套筒閥的閥芯與套筒
訂貨須知
訂貨時請用戶提供以下資料:
·調節閥名稱、型號、用途
·公稱通徑(mm)、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力,閥后壓力
·介質名稱及狀態,介質流量
·閥蓋型式
·供電電壓(220V還是380V，默認220V)
·輸入信號:4-20mA,還是1-5V(默認4-20mA)
·執行機構要不要防爆，執行機構是要國產的還是進口的
·閥體、閥內件材質要求
·閥體法蘭標準(不指明時我廠按GB9113-2000規定供貨)
·閥體結構長度(法蘭面距L) (不指明時我廠按GB12221-89規定供貨)
·其它特殊要求(如耐蝕要求，防爆要求,泄漏等級限制要求，等等)
