| 品牌 : | 臺臣閥門 | 型號 : | ZXP |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN25 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 配件 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
分體式氣動溫度調節閥概述：
分體式氣動溫度調節閥采用氣動單座調節閥配以PID智能溫度控制儀表及溫度變送器組成,具有結構緊湊、重量輕、動作靈敏、流量特性精確、拆裝方便帶斷電復位等優點。廣泛應用于精確控制水處理及化工廠。氣動溫度調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。臺臣閥門氣動溫度調節閥系列有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫度 由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II 級或IV級。
分體式氣動溫度調節閥無需外界能源便可自動進行溫度控制，廣泛應用于生活熱水、供暖、空調等熱交換場合及化工、紡織、印染、制藥等生產過程，適用介質可為蒸汽、高溫水、熱油、冷卻水、冷凍水等。
分體式氣動溫度調節閥作業原理介紹：
感溫液體感受溫度變化引起膨脹收縮。溫度升高時，感溫液體膨脹，推動執行機構動作，將調節閥閥體關小，減少熱媒流量；反之，溫度降低時，感濁液體收縮，攬原彈簧推動調節閥閥體反向動作，開啟閥門，增大熱媒介質流量，從而實現二次出水溫度穩定在設定范圍內。

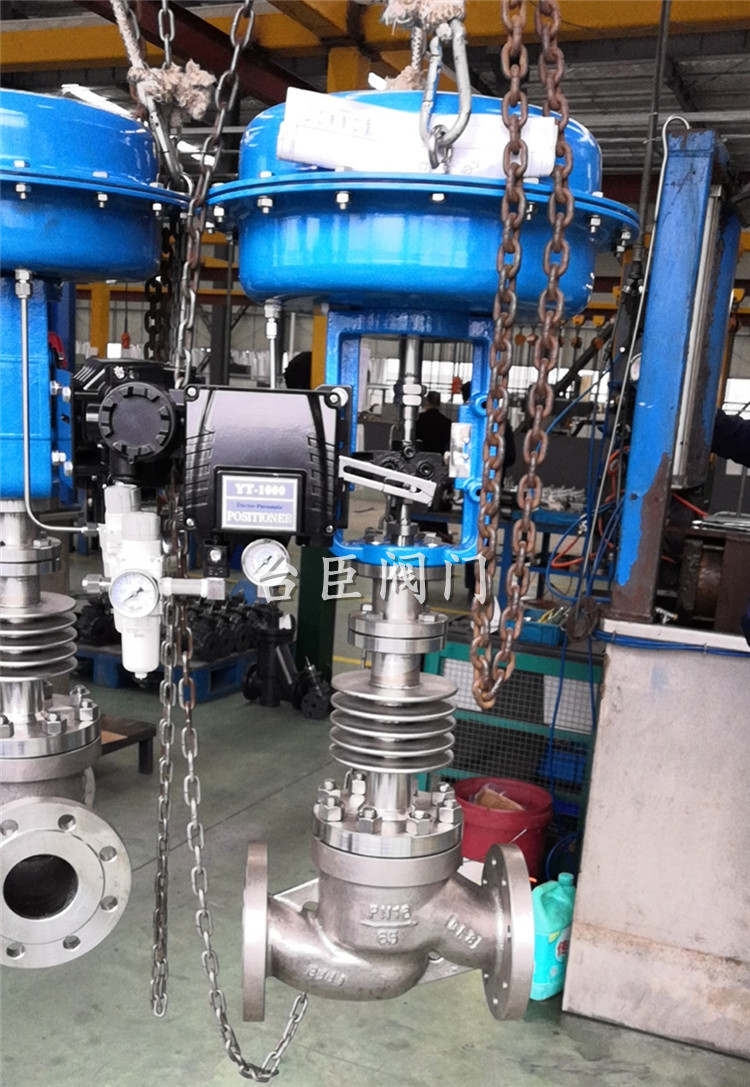

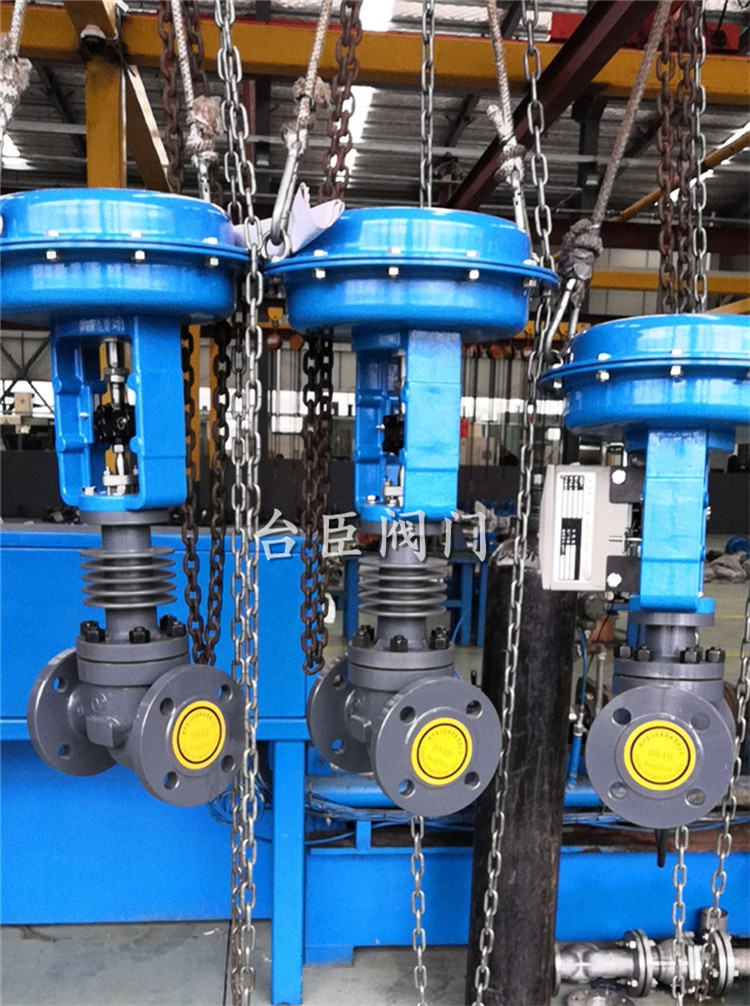

氣動溫度調節閥：
分體式氣動溫度調節閥組裝說明：
1. 將調節閥閥體部分的保護套管去掉（大口徑閥門）。
2. 安裝時執行機構必須垂直于地面。
3. 傳感器處溫度 40℃時，將執行機構討到閥體上。安裝時向閥體部分推壓執行機構，使隔熱支架完全和閥體接觸，用4 毫米的六角形扳手擰緊支架頂絲，確保執行機構不松動。
溫度氣動控制閥使用說明：
1. 產品出廠前已經按照用戶的要求和用途設定好了溫度，用戶在關閉旁通路后，可直接使用本產品。
2. 建議開癖的順序為：先開啟循環泵，使整個被加熱水系統逐漸升高。待溫度接近設定溫度時，全部找開截止閥。
3. 初始啟用時，溫度會有一定的波動，經過短期的運行，即可達到穩定的工作狀態。本產品上的溫度指示標準牌為出廠設定溫度，謹供用戶調節時參考，它并不代表實際溫度，實際溫度應以現場的溫度計讀數為準。
4. 在使用中溫度如有偏差或用戶需要改變設定溫度時，可以進行調節。將調節扳手插入滑動溫旋鈕（圖1中①）的調節孔內，由低溫向高溫調節時逆時針轉動調節溫度更低時，將調節扳手順時針轉動即可。
5. 系統停止運行時，先關閉熱媒進口截止閥，再關閉系統循環泵。
（注意：本產品不能作截止閥使用，系統停止運行時，必須關閉熱媒管路截止閥。）
分體式氣動溫度調節閥常見故障排除方法：
1. 閥芯不動作：將支架頂絲松開，取下支架以上的部分，用手向下活動芯桿，觀察是否活動自如。如被卡住，則
加固少許機油，輕微旋轉閥桿，直到能夠自如活動便可，再將控制部分安裝上即可。
2. 控制器不動作：將支架聯母松開，取下控制器，待系統溫度降下來后向下調節溫度旋鈕，觀察柱塞是否向外伸展。柱塞開始活動后便可停止調節，將控制部分安裝上即可。正常工作后可根據需求調節溫度設定值。
3. 超出設定溫度：向低溫調節無效，按以上兩步檢查，如果均正常，則關閉調節閥前后側截止閥，檢查旁通管路
熱媒是否泄露。
4. 低于設定溫度：向高溫調節無效，將支架頂絲松開，取下執行機構，使閥芯桿向上抬至高位置，使熱媒介質全部流入。
特點:
平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構多彈簧結構，高度減少30％。重量減輕30％。
6.ZJHMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵 流體外漏。
7.ZJHMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
分體式氣動溫度調節閥執行標準：
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
零部件材料：
零部件材質
零件名稱 材料 溫度范圍
閥體上閥蓋 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -40～600℃
閥芯、閥座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填 料 聚四氟乙烯 -40～200℃
膜 片 丁晴橡膠夾增強滌淪織物
壓縮彈簧 60Si2Mn
膜 蓋 A3
型號編制：
型號編制表
Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列調節閥 x:氣動薄膜執行機構 p:標準型單座調節閥 PN16=16 C=WCB DN25= DN252
H:氣動活塞執行機構 MF:軟密封套筒調節閥 CL150LB=150 LB LC=LCB NPS1〞= NPS 1〞
? ML:單級籠式調節閥 JIS10K=10K P=CF8 ?
? MT:兩級籠式調節閥 ? PL=CF3 ?
? MG:帶散熱型套筒調節閥 ? R=CF8M ?
? MV:波紋管型套筒調節閥 ? RL=CF3M ?
? MD:低溫型套筒調節閥 ? D=特殊材質 ?
分體式氣動溫度調節閥技術參數：
性能參數
公稱通徑 DN（mm ） 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 直線 6.9 11 17.4 27.5 44 69 110 176 275 440 690
額定行程 L（mm） 16 25 40 60
信號范圍（kPa） 20 ～ 100 、 40 ～ 200、80 ～ 240
氣源壓力 Ps（MPa） 0.14 、 0.25
固有流量特性 直線、等百分比
固有可調比 50
允許泄漏量 硬閥座不平衡型： IV 級 軟閥座： VI 級
公稱壓力 PN（MPa） 1.0 、 1.6 、 4.0 、 6.4
工作溫度 （ ℃ ） 常溫型 -20 ～ 200 、 -40 ～ 250 、 -60 ～ 250
散熱型 -40 ～ 450 、 -60 ～ 450
高溫型 300 ～ 560
低溫型 -60 ～ -100 、 -100 ～ -200 、 -200 ～ -250
