| 品牌 : | 山東中煤工礦集團 | 型號 : | 氫壓縮機組 |
| 壓縮介質 : | 氫 | 工作原理 : | 離心式壓縮機 |
| 潤滑方式 : | 機油潤滑空壓機 | 功率 : | 132 |
| 外形尺寸（長*寬*高 : | 2600*1800*1200 | 型式 : | 移動式壓縮機 |
| 性能 : | 低噪音,防爆 | 噪音 : | 10 |
| 用途 : | 礦用壓縮機 | 排氣量 : | 23 |
| 轉速 : | 25 | 氣桶容量 : | 35 |
| 加油量 : | 100 | 氣缸數 : | 10 |
| 訂貨號 : | 2502 | 貨號 : | 2502 |
| 是否跨境貨源 : | 否 |

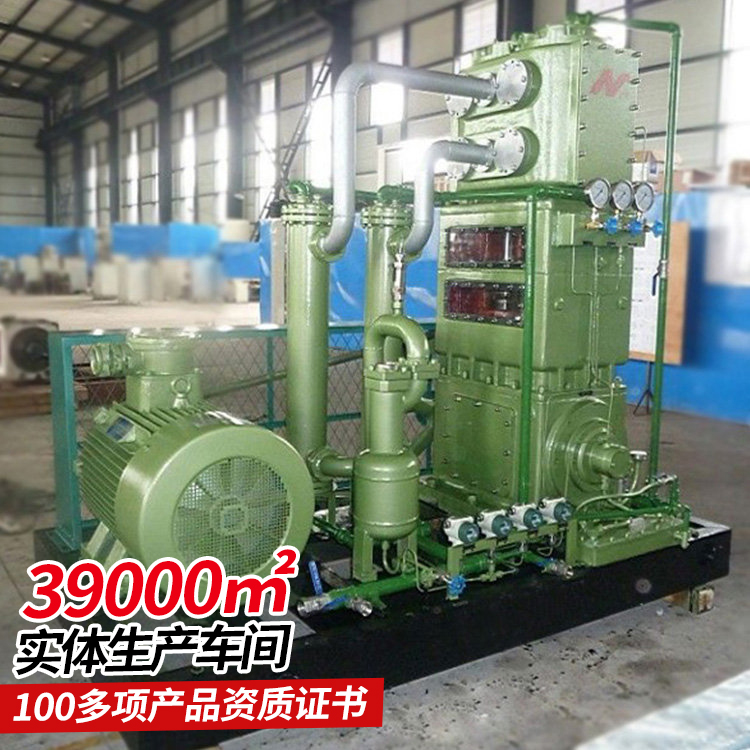

氫壓縮機屬于隔膜式壓縮機，是靠隔膜在膜頭中作往復運動來壓縮和輸送氣體的往復式壓縮機。壓縮機隔膜由三層膜片組成，隔膜沿周邊由液壓油側和工藝氣側夾緊并組成膜頭，隔膜由液壓驅動在膜頭內做往復運動，從而實現對氣體的壓縮和輸送。隔膜壓縮機主體由兩個系統組成：液壓油系統和氣體壓縮系統，金屬膜片將這 兩個系統分開。zmjt052y
當液壓活塞處于底部時，自動液壓油噴射泵向液壓系統噴射一個行程的液壓油，這時在膜片的工藝側，氫通過進氣口止逆閥使氣室充滿壓力為2.8Mpa（G）的氣。隨著曲軸旋轉，使活塞向上部運動，由于液壓止逆閥和液壓抽出閥堵塞液壓系統噴油和排放管線，使液體壓力升高。當液體壓力達到 氫壓力時，膜片組向上移動，開始壓縮氫，當氣達到 4.2Mpa（G），出口止逆閥打開，壓縮氫從氣室排出。活塞繼續向上運動，當活塞達到上部時，通過液壓抽出閥排出自動液壓油噴射泵一個行程的液壓 油。液壓活塞開始向底部運動，氣側殘余氣體膨脹，進氣口止逆閥打開，開始進氣，自動液壓油噴射泵向液壓系統再次向液壓系統噴射一個行程的液壓油，氫壓 縮機完成一個循環。
氫壓縮機組的系統
1、工藝氣壓縮系統
由工藝氣封頭和膜片組成的腔體，在工藝氣封頭上安裝有進、出氣口止逆閥，膜片做往復運動，完成工藝氣的壓縮。
2、液壓系統
由曲軸箱、曲軸、活塞、自動液壓油噴射泵及油路系統的管線等組成，活塞做往復運動，使液壓油壓力做脈動變化，液壓油推動膜片做往復運動。
3、冷卻系統
冷卻水進入壓縮機體，分成兩股，一股進油冷卻器，對液壓油進行冷卻。一股進入壓縮機膜頭進行冷卻。
4、檢漏系統
檢漏系統的作用是在膜片或密封件泄漏時，發出報警。檢漏系統主要包括壓力開關、壓力機、泄壓閥和手動通氣閥。
氫壓縮機組特點：
（1）工作壓力范圍大，選用不同型號的泵可獲得不同的壓力區域，調節輸入氣壓輸出氣壓相應得到調整?？蛇_到極高的壓力，液體300Mpa, 氣體90Mpa。
（2）流量范圍廣，對所有型號泵僅1Kg氣壓就能平穩工作，此時獲得小的流量，調節進氣量后可得到不同的流量。
（3）易于控制，從簡單的手動控制到完全的自動控制均可滿足要求。
（4）自動重新啟動，無論何種原因造成保壓回路壓力下降，將自動重新啟動，補充泄漏壓力，保持回路壓力恒定。
（5）操作安全，采用氣體驅動，無電弧及火花，可在危險場合使用。
（6）節能可達70，因為保持保壓不消耗任何能量。
