| 往復單元 : | 柱塞泵 | 品牌 : | 山東中煤工礦集團 |
| 型號 : | ZBQ-50/6 | 材質 : | 鑄鋼 |
| 驅動方式 : | 氣動 | 性能 : | 防爆 |
| 輸送介質 : | 油泵 | 葉輪數目 : | 多級 |
| 泵軸位置 : | 臥式 | 葉輪結構 : | 半開式葉輪 |
| 葉輪吸入方式 : | 雙吸式 | 汽蝕余量 : | 11 |
| 吸入口徑 : | 50 | 排出口徑 : | 20 |
| 重量 : | 70 | 電壓 : | 220 |
| 功率 : | 5 |
ZBQ-50/6氣動注漿泵主要用于礦井，地鐵、隧道、水利、建筑等注漿堵水及破碎巖層的注漿凝結工程，也可以用于礦井適應的工作面預注漿。
ZBQ-50/6氣動注漿泵采用氣壓傳動，體積小，重量輕，可無級調量，能定壓自動調量，使用可靠，適用于井下作業。在易燃，易爆，強磁、 ，多塵埃，溫度變化大以及淋水的場所，均可以安全使用。

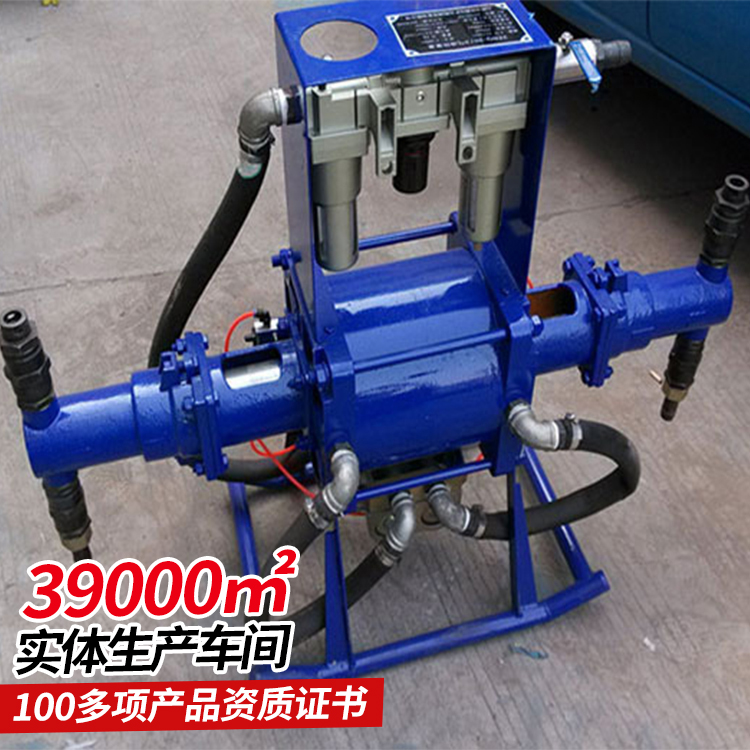

ZBQ-50/6型氣動注漿泵結構組成
ZBQ-50/6型氣動注漿泵的基本結構主要由管架、氣缸、活塞、端蓋、聯接箱、液缸、進排漿缸、換向閥和一些輔助件組成。該泵出廠時配有 φ60mm，φ100mm兩種液缸和二個φ100m的套，注漿時根據需要可以更換液缸。更換時，先松開液缸左端4個M12螺母，拆下前缸蓋，拿下液缸。當需φ60mm液缸時，只需拿下前后缸蓋的套即可直接安裝φ60mm的液缸；當需φ100mm液缸時，拿下前后缸蓋上φ75mm的套，換上φ100mm的套便可安裝φ100mm液缸。
ZBQ-50/6型氣動注漿泵工作原理
壓縮空氣通過球閥到二聯體中分水濾氣器，凈化后的氣體到定值式調壓閥，在這之間裝有一只氣壓表，可以觀察進氣壓力及判斷分水濾氣器的濾杯是否堵塞，也可以 判斷調壓閥的工作是否正常，調壓閥上的氣壓表指示調壓后輸出的氣體壓力，經過二聯體中油霧器到二位五通換向閥及行程閥。氣缸拉桿上的撥盤撥動行程閥，由行 程閥控制換向閥，變換出氣方向，推動氣缸活塞作往復運動，氣缸排出的廢氣通過消聲器排到大氣中去。氣缸活塞拉桿直接推動液缸活塞，通過進排漿閥，完成吸排 漿的工作，漿液通過混合器及注漿嘴，被壓進井壁的孔眼，擴散到巖層的裂隙中去。
二聯體中定值調壓閥，具有自動調節輸出氣體流量，而保持輸出氣體壓力不變的性能，由此構成了該泵的閉環自動控制，使排液具有定壓自動調量的性能。
ZBQ-50/6型氣動注漿泵型號意義
ZBQ-50/6型氣動注漿泵
ZB注漿泵
Q氣動
50排量 L/min
6壓力 MPa??zmjt052y
