| 品牌 : | 向緯 | 用途 : | 管道防腐涂料,金屬防腐涂料,其他 |
| 顏色 : | 綠色 灰色（可定制各種顏色） | 功能 : | 耐高溫 防腐蝕 耐酸堿 耐磨抗沖擊 |
| 類型 : | 環氧防腐涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質期 : | 6個月 |
| 總固含量≥ : | 80% | 干燥時間≤ : | 3小時 |
| 耐水性 : | 優 | 包裝規格 : | 25kg/桶 |
| 特色服務 : | 承接 脫硫塔污水池防腐施工 技術指導 |

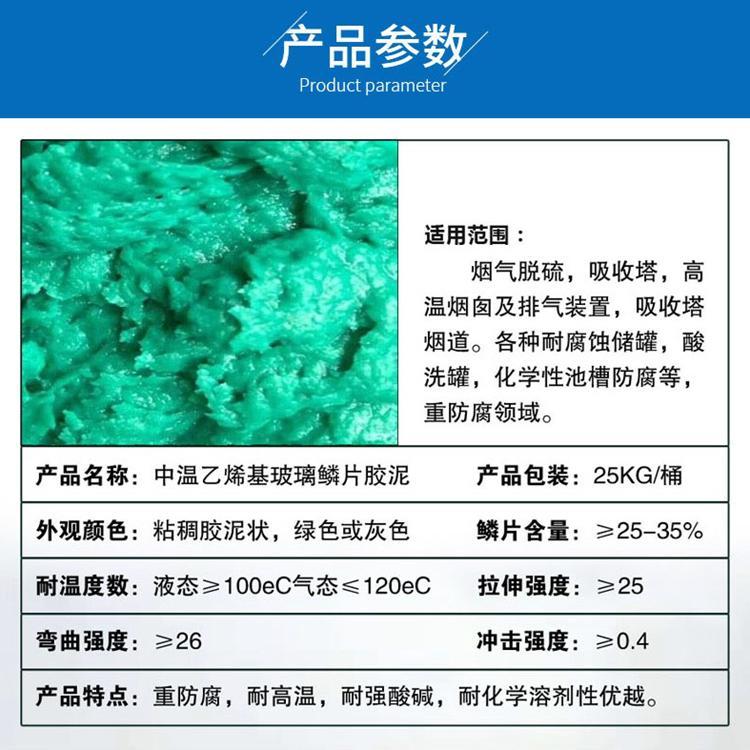

玻璃鱗片膠泥_廠家直銷_規格齊全_庫存充足
向緯廠家,主要生產,銷售:中溫玻璃鱗片膠泥,中溫玻璃鱗片涂料,高溫玻璃鱗片膠泥等,廠家直銷,規格齊全,庫存充足,歡迎來電咨詢玻璃鱗片膠泥-專業的施工團隊,多年的施工經驗,行業施工佼佼者,新老客戶好評如潮,選擇向緯玻璃鱗片膠泥,選擇放心!
玻璃鱗片防腐施工方案及詳細施工流程步驟
新一代高度耐腐蝕的高x能乙烯基鱗片涂料，是由高度耐腐蝕乙烯基樹脂配以C－玻璃鱗片和特種助劑等制得。產品優勢多多，優良的耐化學介質、高溫濕態腐蝕性氣體性能，適合于不同工藝（滾、刷涂、噴涂等，充分抵擋高溫及溫度驟變，耐m性能良好，常溫硬化、成型施工簡單，修補容易，廣泛應用于混凝土建筑物中的墻面、地面、排水溝、污（廢）水池的耐蝕復蓋層，在此，公司專業技術人員為您詳細介紹一下玻璃鱗片防腐施工方案及詳細施工流程步驟：

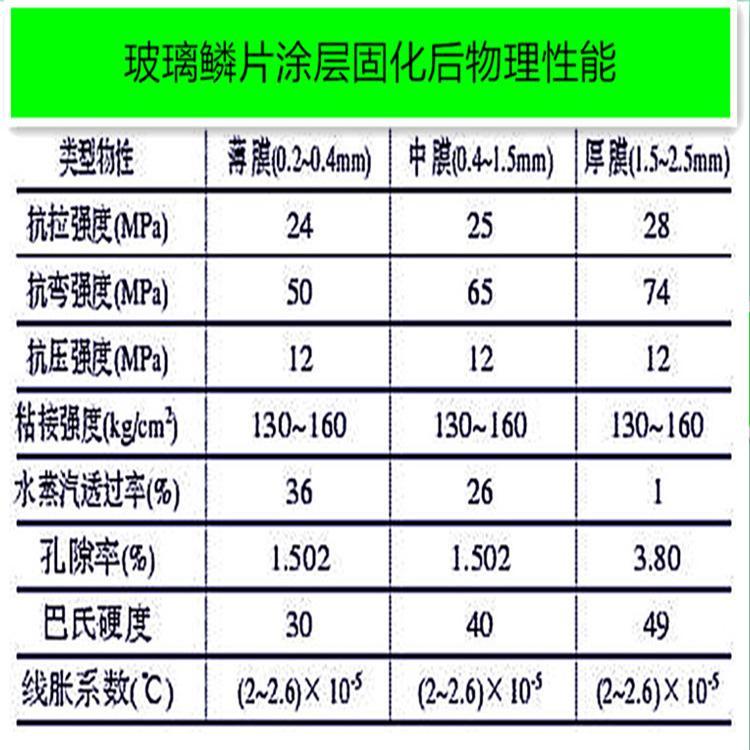

玻璃鱗片防腐施工質量指標：
粘度（25℃，pa．s） 1．3～3．0
觸變指數 3．0～5．0
比重 1．15－1．30
凝膠時間（25℃，min） 35－55
儲存期（25℃以下，天） 90
樹脂熱變形溫度（℃） 150 110
巴氏硬度 45 40
拉伸強度（Mpa） 50 50
與鋼板的粘接強度（Mpa） 》10 》10
耐m耗mg
（cs－17w－1000g，1000轉） 80 80
沸水吸水率（%） 0．21 0．25
水蒸汽擴散速率（ g/hr．cm2） 1．6×10－6 1．7×10－6
線膨脹系數/℃ 1．4×10－5 1．5×10－5
推薦溫度使用范圍 氣體≤180℃
液體≤150℃ 氣體≤130℃
液體≤100℃
玻璃鱗片防腐施工用量：
0．3～0．35kg/m2/道。每遍厚度為0．1～0．3mm。
施工工藝：
1、水泥表面要經過常規的表面處理，水泥結構輕度噴砂處理或電動工具結合手工打磨處理。
2、施工方法可采用刷、滾或高壓無氣噴涂。
3、每次施工時應在前道涂層表干基礎上進行。
4、根據需要來設計所需涂裝次數，也可和玻璃鋼復合使用，以提高使用效果。
玻璃鱗片防腐施工三個步驟；
一、底涂
1）經處理后的待襯表面涂刷d一道底涂。取計量好的底涂料，加入適當比例的配套固化劑攪拌3min以上，攪勻后使用。用毛刷或輥刷涂1－2道，用量約0．20kg/道．平米左右。需進行d二道底涂時，d二道底涂涂刷方向應與前道施涂方向相互垂直，并在d一道底漆涂刷12h后涂刷d二道底漆。施工質量控制為膜厚均勻，正常表象會呈現光澤，漏涂，干涂現象。
2）當在混凝土多孔性基礎上施工時，在上底涂前，應采用配套的封閉料對混凝土進行封閉，用量一般在0．4－0．8 kg/平米（根據不同的基面來確定），當涂層需要采用電火花檢測時，應選用我司導電型底涂。
3）若底涂的粘度略高或在低溫的施工環境下，為了能更好地潤濕基面、確保涂層與基層的粘接性，d一道底涂可適當添加3－5%的溶劑進行稀釋，溶劑為苯y烯交鏈劑。
二、中涂
1）在真空度條件下生產的鱗片膠泥預混料，在使用中仍應嚴格控制攪拌料時可能產生的空氣殘留。取適量膠泥，加入適當比例的配套固化劑，一次攪拌的料應控制在30 min內用完，且初凝時間應控制在40min左右。
2）用抹刀單向均勻地將施工料涂抹在涂好底涂的基面上，每道施工厚度（初凝后）為1．0±0．2mm，用量為1．5kg/道．平米左右，每道涂抹的間隔時間為12h。
3）通常情況下，施工2道即可，特殊情況下（如介質中含有固體磨物料），施工厚度可增至三道。
4）每道鱗片膠泥涂抹后，在初凝前bi須及時用沾有苯y烯溶劑的羊毛氈輥滾壓，直至肉眼觀察表層光滑均勻為止。表面不允許有流淌痕跡，一經產生應重新滾壓平整。在每層鱗片膠泥固化后，應采用電火花檢測儀進行檢驗。
5）在施工過程中，施工面應保持潔凈，如有附著物或施工滴料應及時打磨平整。
6）2次涂抹的端部界面應避免對接，b須采取搭接方式。
7）鱗片膠泥層的修補
經檢驗發現針孔、雜物時，應用砂輪機將其打磨清除，對針孔或貫通襯層的缺陷應采用坡形過渡打磨至底表面，坡面與基體的夾角15°。用溶劑清洗并干燥后，按工藝要求涂抹底漆和鱗片膠泥施工料。
經檢驗發現有漏涂或局部襯層厚度不足等缺陷，應將該區域表面用溶劑清洗干凈，干燥后再次涂抹施工料達到規定厚度。
腳手架拆除后，其交點處應按（鱗片膠泥層的修補a）進行修補。
8）局部玻璃纖維布（氈）增強
被襯所有方向變化區域，例內外拐角區、接管的內表面，應在鱗片襯里膠泥固化后采用玻璃纖維布（氈）增強。鋪襯玻璃纖維布（氈）的膠接材料須采用與鱗片襯里膠泥相同的樹脂配制。
將鱗片襯里表面打磨平整，用溶劑清洗干凈后按涂膠－貼布（氈）－涂膠－貼布（氈）－涂膠的順序進行，玻璃纖維布（氈）的搭接長度50mm。
三、面涂
1）應在完成底涂涂刷、鱗片膠泥涂抹、鱗片膠泥層修補、局部玻璃纖維布（氈）增強的工序后，經檢驗合格后，涂刷面涂。
2）取預配好的適量面涂料，并加入規定量的固化劑，攪拌均勻后涂刷，面涂涂刷1－2道，涂刷方向應相互垂直。注意：在z后一道面涂料中應含苯y烯石蠟液。
