| 品牌 : | 維麥科技 | 型號 : | 手動截止閥 |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | DN200 | 適用介質 : | 弱酸堿介質 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 形態 : | 旋轉式 |
| 類型(通道位置) : | 二通式 |

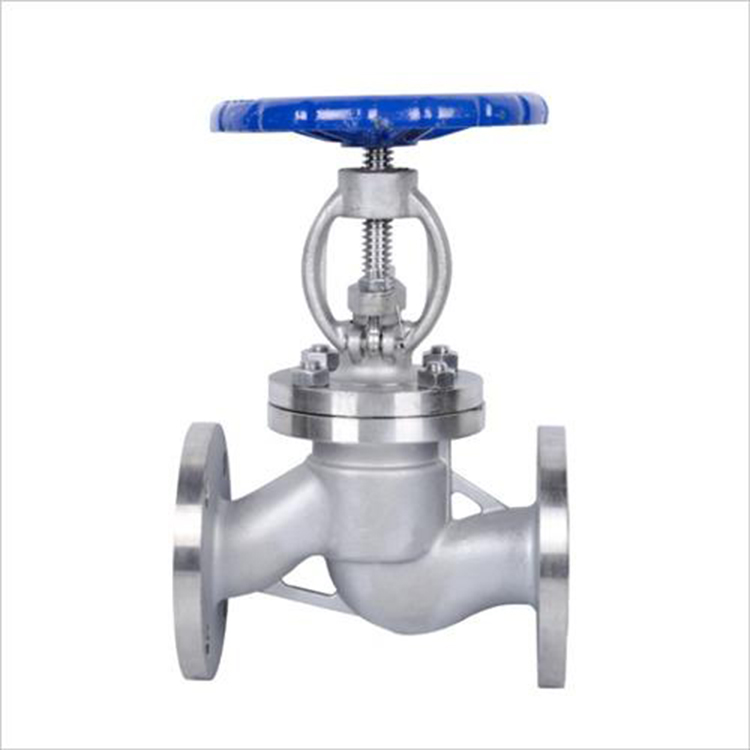

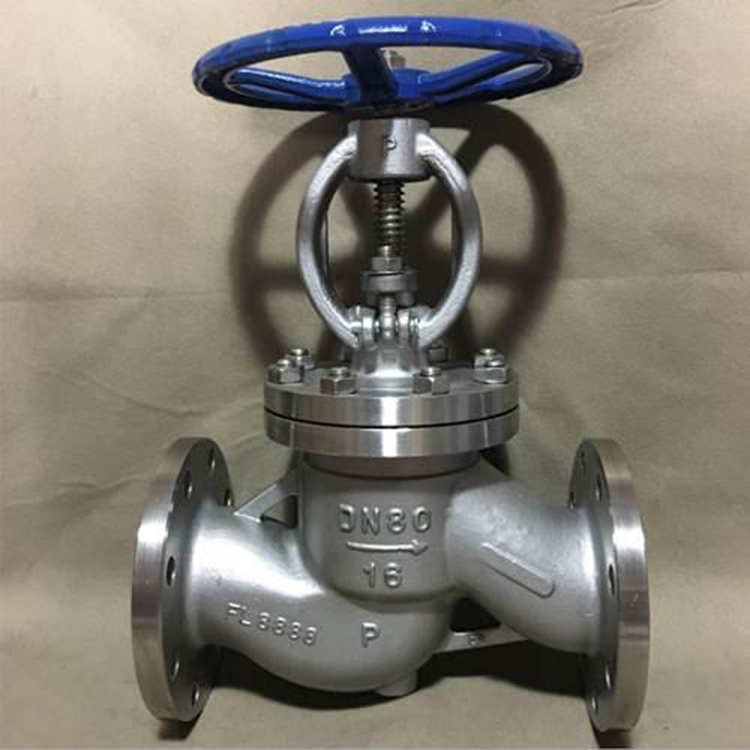

手動插板閥 手動截止閥制造 法蘭截止閥 維麥科技
特點(1)截止閥結構比閘閥簡單，制造與維修都較方便。(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。(4)啟閉力矩大、啟閉較費力，啟閉時間校長。(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。(6)介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。(7)全開時閥瓣經常受沖蝕。
產品原理及技術參數 截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時.流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
?
