| 品牌 : | 云洲環保 | 型號 : | TK-1000 |
| 加工定制 : | 是 | 類型 : | CEMS煙氣分析儀 |
| 測量范圍 : | 標準范圍 | 測量精度 : | 標準精度 |
| 功率 : | 標準功率 | 尺寸 : | 標準尺寸 |
| 重量 : | 標準重量 |

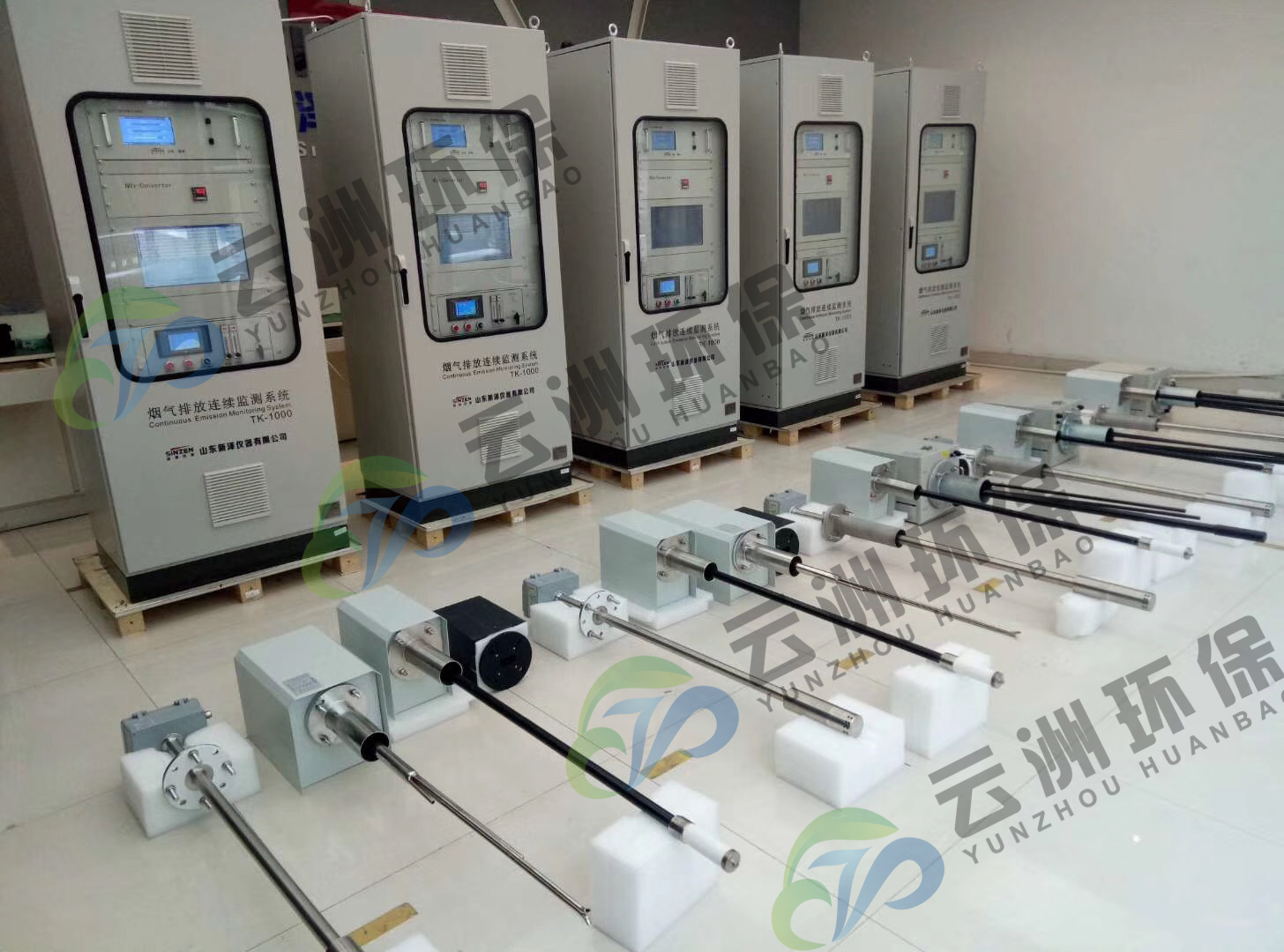

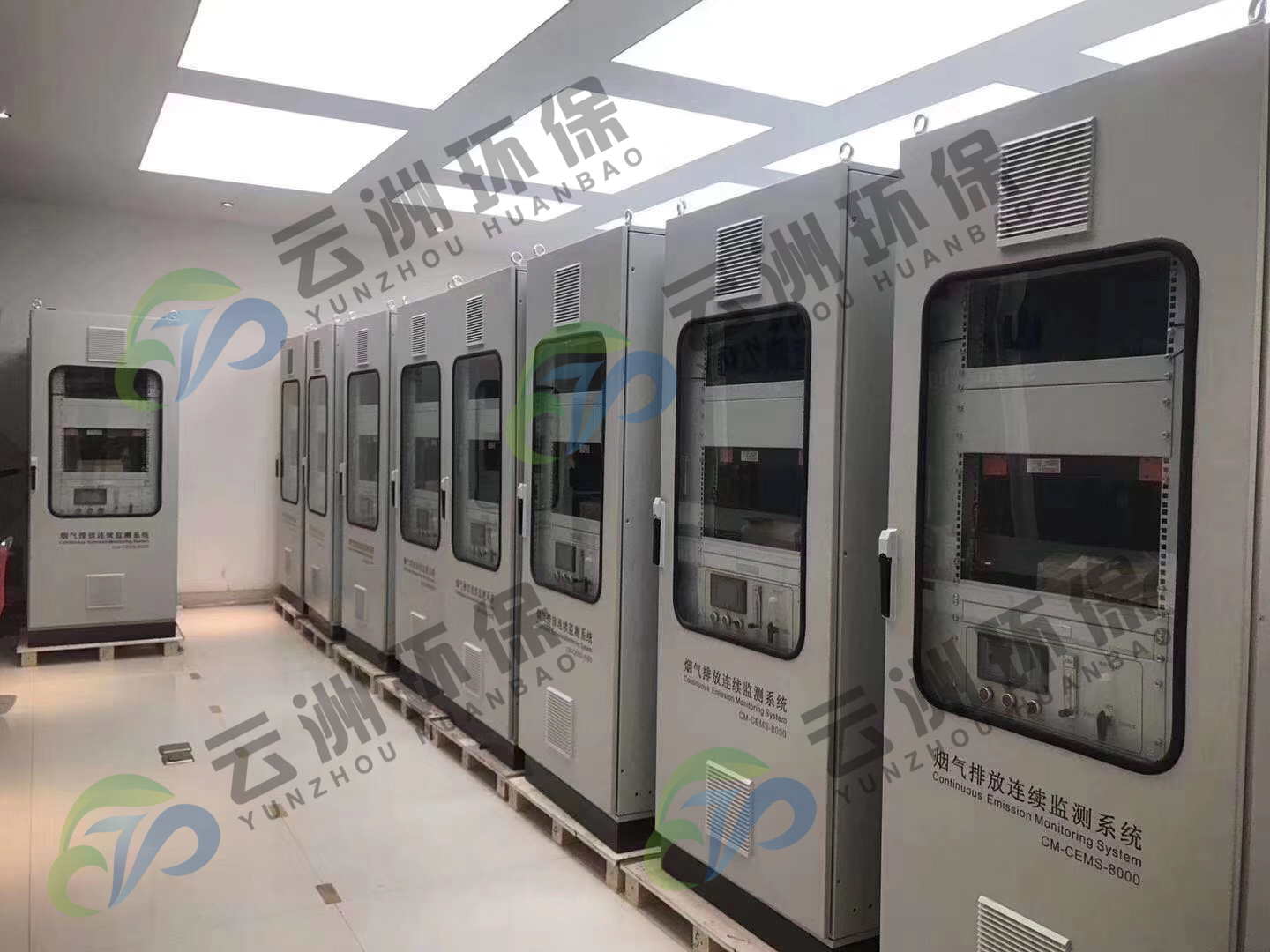

TK-1000型CEMS煙氣在線監測系統
一、產品概述
?? 煙氣連續在線監測系統運用抽取冷凝采樣、后散射煙塵濃度測量、皮托管煙氣流速測量及計算機網絡通訊技術，實現了固定污染源污染物排放濃度和排放總量的在線連續監測。同時又針對國內煤種較雜、煤質變化大、污染物排放濃度高、煙氣濕度大的狀況從技術上進行了改進。并按照國家標準設計定型，提供專業的中文操作平臺及中文報表功能、多組模擬量及開關量輸入輸出接口，可實現現場總線的連接以及多種通訊方法的選用，使系統運行方便靈活。
????煙氣連續在線監測系統（CEMS）是功能齊全，整體水平 高的固定污染源在線監測系統。主要由以下幾個子系統組成：
??? 1、固態顆粒物連續監測子系統，采用激光后散射單點監測。
??? 2、氣態污染物連續監測子系統多組分氣體分析儀（SO2、NOX、CO、CO2、HCL、HF、NH3）
??? 3、煙氣含氧量、煙氣流量、壓力、溫度，濕度等煙氣參數連續監測子系統
??? 4、數據處理與遠程通訊系統
二、技術說明
?抽取冷凝法CEMS能夠測量SO2、NOx、O2、溫度、壓力、流速、粉塵、濕度；
?SO2、NOx采用紫外差分吸收光譜（DOAS）分析技術或紅外線NDIR分析技術；
?O2采用電化學氧電池；
?濕度采用高溫電容法；
?溫度、壓力、流速分別采用熱敏電阻（PT100）、壓力傳感器和皮托管微壓差法；
?粉塵采用激光后散射法；
?紫外差分吸收光譜（DOAS）分析技術除了能夠測量SO2和NOx外，還能夠分析NH3、Cl2、H2S、O3等氣體；
?與抽取熱濕法CEMS相比，本系統具有結構簡單、可靠性高、響應速度快、維護方便等優點；
?與原位法相比，分析儀具有支持在線校準、測量值波動小、可靠性高、設備維護簡單等優點；
?本分析儀整機結構緊湊，方便運輸和安裝。
?系統運行數據采集率90，系統提供的檢測數據資料可用率90，并具有查閱歷史數據功能。
?輸出單位：對所檢測煙氣的各種參數，系統除在就地分析儀器面板上顯示外還均以420mA標準模擬量信號輸出。氣態污染物濃度單位使用mg/Nm3，流量計測出流速信號應折算成體積流量Nm3/s輸出，溫度單位為。
?系統能夠真正實現無人職守運行，系統具有自診斷功能及主要部件故障報警功能，包括：測量元件/檢測探頭的失效、超出量程、采樣流量不足、反吹壓力低、采樣頭溫度低、采樣管線溫度低、預處理系統故障、分析儀器故障等。
三、技術參數
項目 | 測量原理 | 指標 | |
顆粒物 更多詳情.... | 激光背向散射法 | 測量范圍 | 小0-200mg/m3,0-10g/m3 |
準確度 | 50mg/m3時, 誤差±15mg/m3. | ||
零點漂移 | ±2.0F.S. | ||
量程漂移 | ±2.0F.S. | ||
氣態污染物 （SO2、NOX） 更多詳情.... | NDIR紅外線原理/紫外差分光譜吸收法 | 測量范圍 | 0-5000mg/m3（可根據需求定制） |
零點漂移 | ±2.0F.S. | ||
量程漂移 | ±2.0F.S. | ||
響應時間 | 100S. | ||
線性誤差 | ±5.0. | ||
重復性誤差 | ±2.0. | ||
煙氣含氧量 更多詳情.... | 電化學/氧化鋯法 | 測量范圍 | 0-25 |
線性誤差 | ±5.0. | ||
零點漂移 | ±1.0F.S. | ||
量程漂移 | ±1.0F.S. | ||
相對準確度 | ±5.0. | ||
響應時間 | 100S. | ||
重復性誤差 | ±2 | ||
流速 更多詳情.... | S型皮托管法 | 測量范圍 | 0-40m/s |
精密度 | 5.0. | ||
相對誤差 | ＞10m/s時，相對誤差±10； ＜10m/s時，相對誤差±12。 | ||
溫度 更多詳情.... | 熱電阻法 | 測量范圍 | 0-500 |
示值偏差 | ±3 | ||
壓力 更多詳情.... | 壓差傳感器 | 測量范圍 | -3000+3000Pa |
準確度 | ±2.5F.S | ||
